Dostępny
B24
Żeński
64-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 64 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 180 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

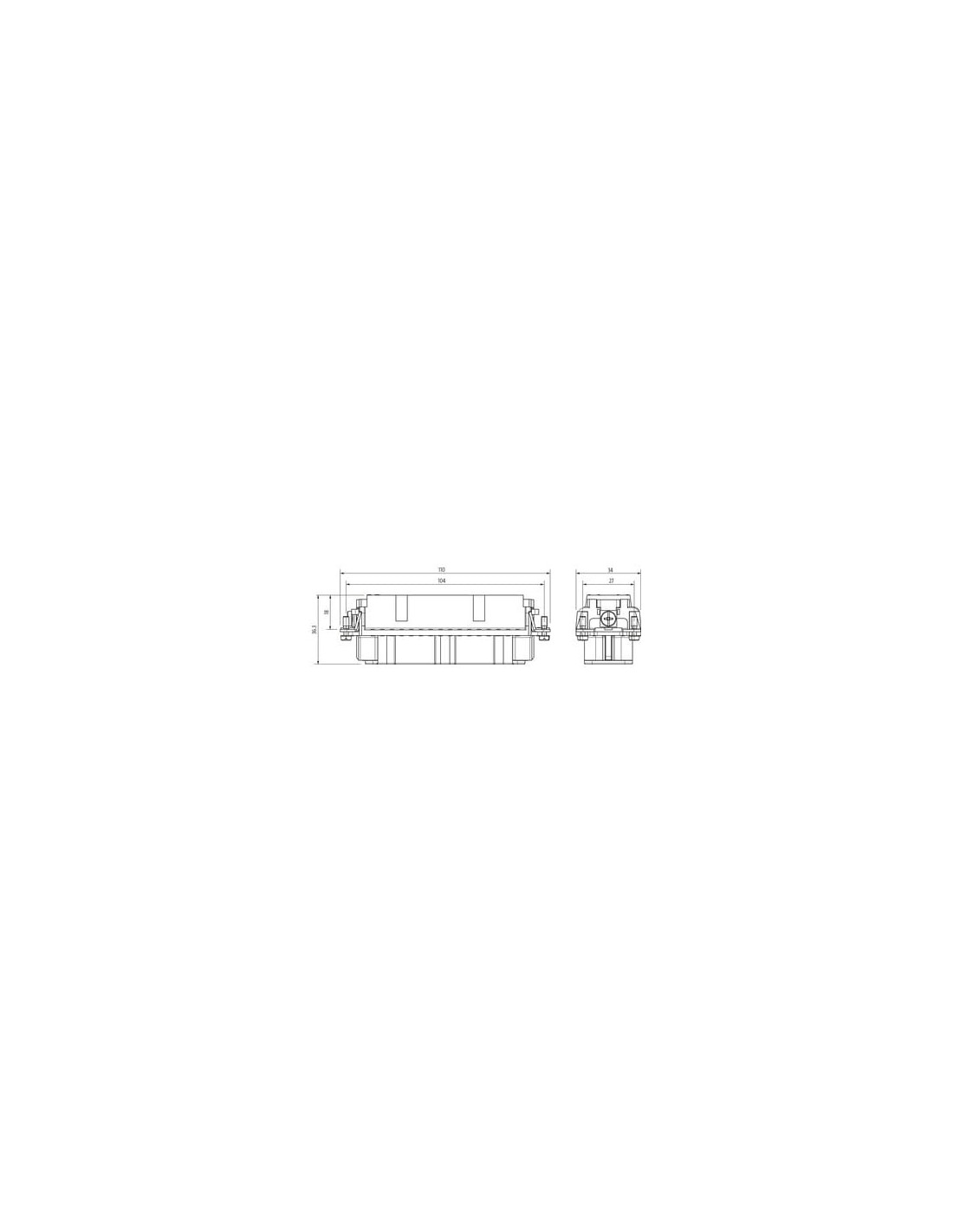

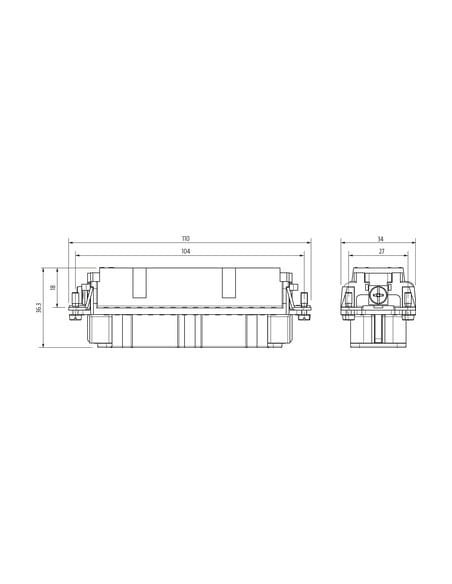

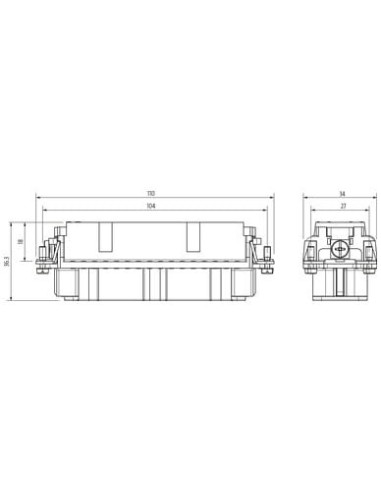

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 36,3 mm |
| Szerokość | 34 mm |
| Głębokość | 110 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

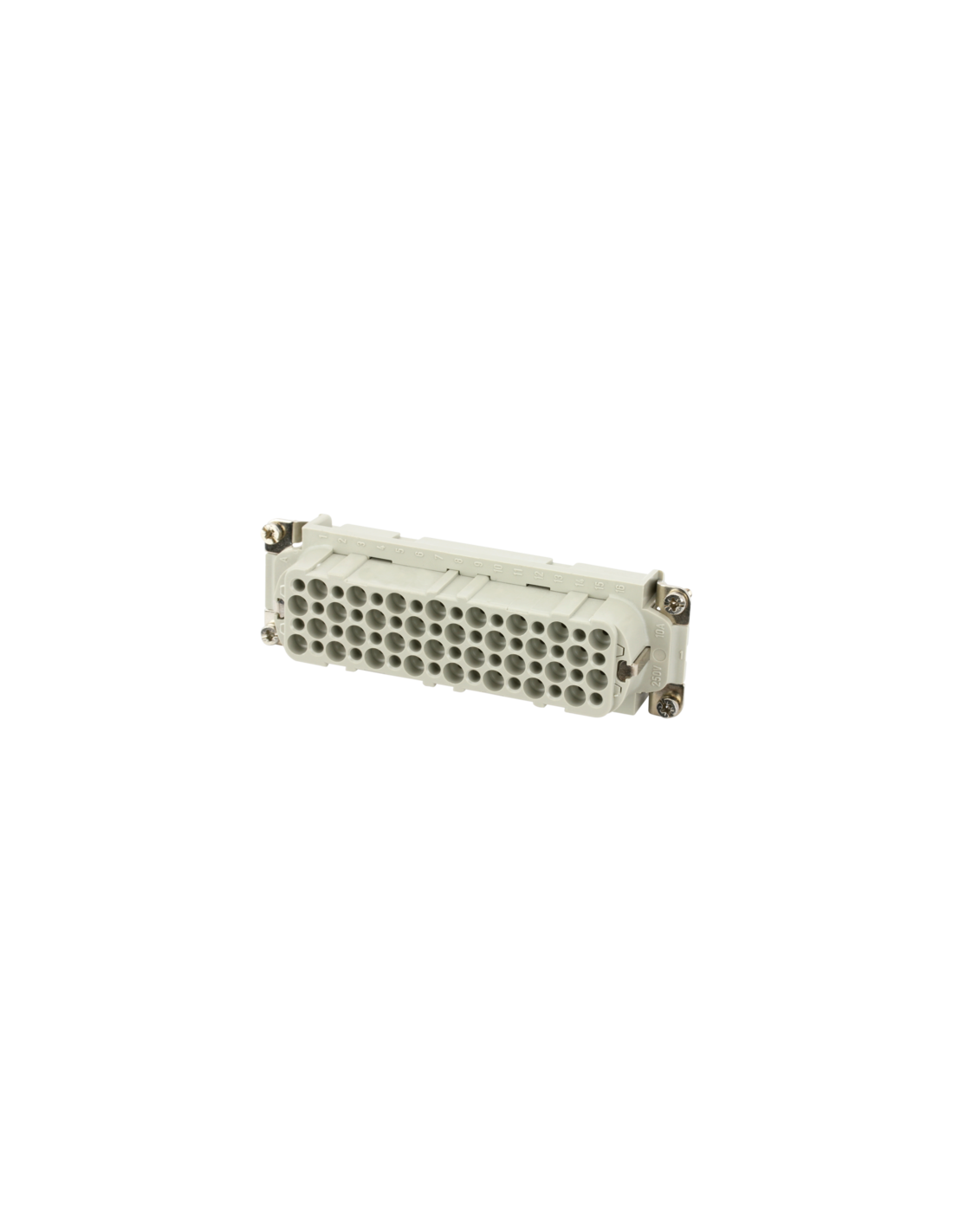

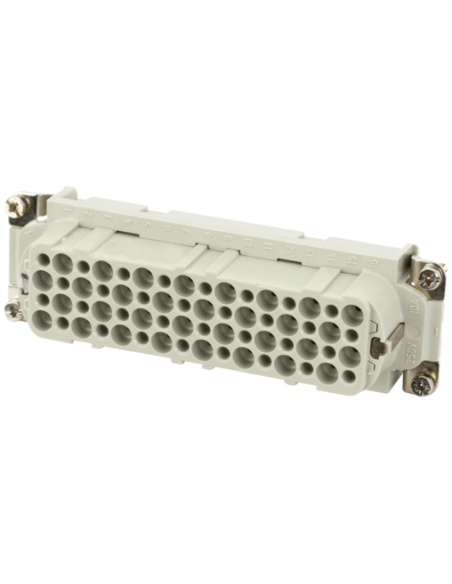

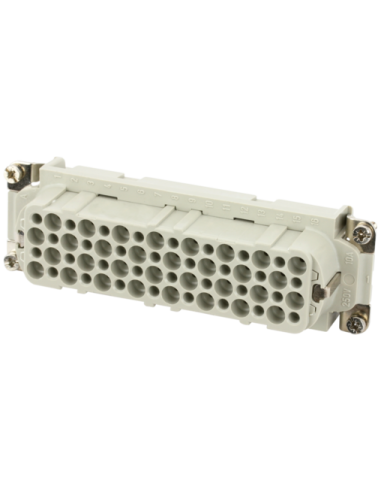

Złącze B24 żeńskie 64-biegunowe Murrelektronik – solidny wybór dla zasilania i automatyki
Złącze B24 żeńskie 64-biegunowe 250 V 10 A 70MH-EB064-GC01010 to wysokiej klasy złącze przemysłowe firmy Murrelektronik, zaprojektowane z myślą o wymagających aplikacjach elektrycznych i automatyki przemysłowej. Dzięki swojej uniwersalności i trwałości spełnia wymagania zarówno instalacji nowych, jak i modernizowanych linii produkcyjnych.
Najważniejsze cechy i parametry złącza 70MH-EB064-GC01010
- 64 piny (+ PE) – umożliwiają podłączenie wielu przewodów sygnałowych i zasilających w jednym złączu
- Maksymalne napięcie pracy: 250 V AC/DC – uniwersalność w zastosowaniach automatyki
- Prąd znamionowy: 10 A – odpowiedni do szerokiej gamy urządzeń
- Solidne zaciski pozwalają na szybkie i trwałe podłączenie przewodów
- Stopień ochrony przed zanieczyszczeniem: 3 – zapewnia bezpieczną pracę w wymagających warunkach przemysłowych
- Szeroki zakres temperatur pracy: od -40°C do +125°C, co sprawia, że złącze jest niezawodne w ekstremalnych warunkach otoczenia
- Klasa trudnozapalności UL94 V-0 – zapewnia bezpieczeństwo użytkowania
- Obudowa z wytrzymałego tworzywa PC GF oraz styki z mosiądzu pokryte warstwą srebra
Zastosowania złącza przemysłowego 64-pinowego B24
Złącza B24 wykorzystywane są wszędzie tam, gdzie wymagany jest szybki i bezpieczny montaż oraz demontaż instalacji elektrycznych. Doskonale sprawdzają się w:
- automatyce przemysłowej
- maszynach i urządzeniach przemysłowych
- szafach sterowniczych i rozdzielnicach
- aplikacjach związanych z zasilaniem i transmisją sygnałów
- przemysłowych systemach robotyki
Wysoka liczba pinów umożliwia łączenie dużej liczby przewodów, co zwiększa efektywność oraz upraszcza okablowanie rozbudowanych maszyn.
Korzyści ze stosowania złącza B24 żeńskiego 64-biegunowego
- Długa żywotność – minimum 500 cykli wtykowych oraz odporność na uszkodzenia mechaniczne
- Stabilność połączenia nawet przy dużych siłach trzymania i ciągnięcia (do 180 N)
- Możliwość zastosowania przewodów o szerokim przekroju (0,14–2,5 mm²)
- Doskonała izolacja elektryczna (min. 100 MΩ)
- Ochrona przed przepięciami (do 4 kV)
Złącze B24 żeńskie 64-biegunowe Murrelektronik to gwarancja niezawodności i bezpieczeństwa w przemysłowych instalacjach elektrotechnicznych. Szeroki zakres zastosowań, trwałość oraz kompatybilność ze standardami branżowymi sprawiają, że produkt ten jest rozwiązaniem dla najbardziej wymagających aplikacji sterujących i zasilających.
