B6
Osłonka
Pojedyczna dźwignia zamykająca
Boczne odejście kablowe
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M20 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

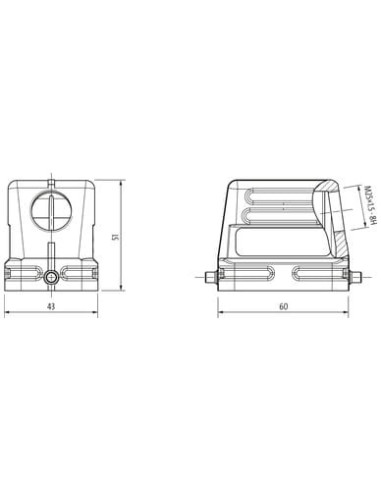

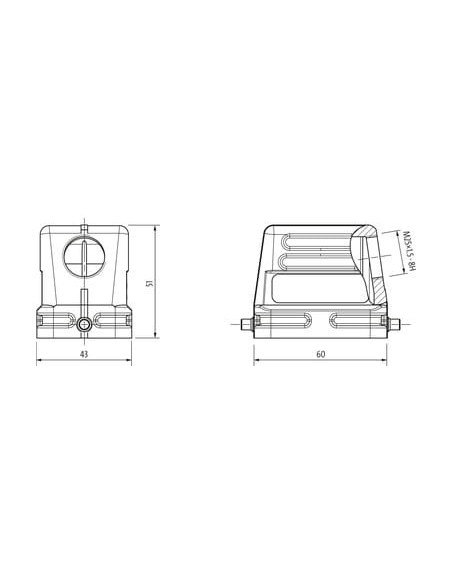

Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 51 mm |
| Szerokość | 43 mm |
| Głębokość | 60 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

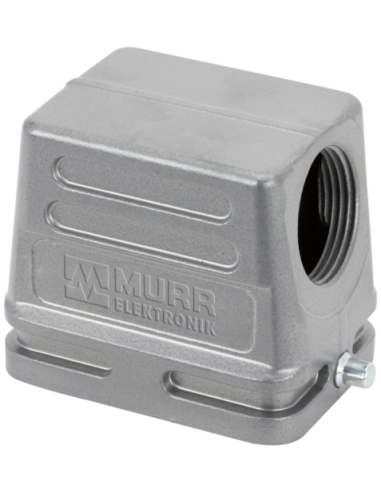

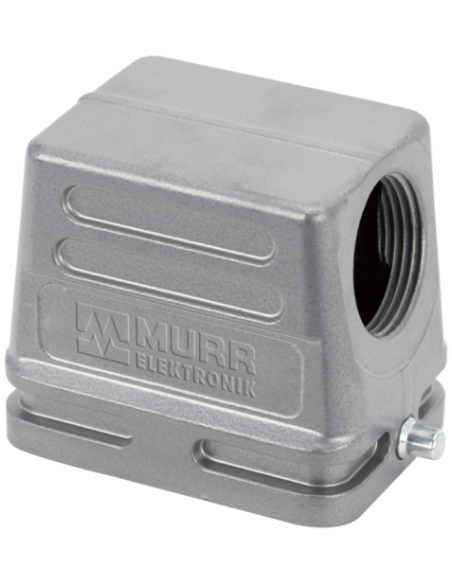

Obudowa złącza Modlink Heavy B6 niski profil IP65 M20 - 70MH-GTDNL-A02B000
Obudowa złącza Modlink Heavy B6 o niskim profilu to solidne i niezawodne rozwiązanie, przeznaczone do wymagających aplikacji przemysłowych, w których istotna jest wytrzymałość, ochrona mechaniczna oraz odporność na warunki środowiskowe. Model ten wykonano z wysokiej klasy aluminiowego odlewu ciśnieniowego z trwałą, proszkowaną powłoką, która gwarantuje odporność na korozję i uszkodzenia mechaniczne.
Zalety i zastosowanie obudowy Modlink Heavy B6 o niskim profilu
- Wysoki stopień ochrony IP65 zapewnia pełną ochronę przed pyłem oraz silnym strumieniem wody, co czyni produkt idealnym do zastosowań w trudnych warunkach przemysłowych.
- Boczne odejście kablowe z gwintem M20 ułatwia wygodne i bezpieczne prowadzenie przewodów oraz ich szczelne mocowanie w obudowie.
- Pojedyncza dźwignia zamykająca umożliwia szybkie i łatwe otwieranie oraz zamykanie obudowy, gwarantując jednocześnie pewność zamknięcia i odporność na drgania.
- Obudowa jest kompatybilna z komponentami firmy Murrelektronik, co zapewnia pełną spójność systemu połączeń przemysłowych.
- Kompaktowe wymiary (wysokość: 51 mm, szerokość: 43 mm, głębokość: 60 mm) umożliwiają montaż w miejscach o ograniczonej przestrzeni.
- Stalowa blokada zabezpieczona ocynkowaniem gwarantuje długą żywotność oraz odporność na działanie czynników atmosferycznych.
- Zakres temperaturowy od -40°C do +100°C pozwala na użytkowanie obudowy w szerokim zakresie warunków klimatycznych.
Typowe zastosowania przemysłowe obudowy złącza Modlink Heavy B6
Obudowa przeznaczona jest do budowy złączy przemysłowych w automatyce przemysłowej, maszynach produkcyjnych, systemach sterowania oraz instalacjach energetycznych. Znajduje zastosowanie w miejscach wymagających wielokrotnego podłączania i odłączania – przewidziana jest na minimum 500 cykli wtykowych. Sprawdzi się wszędzie tam, gdzie zachodzi potrzeba zapewnienia nie tylko niezawodnej ochrony mechanicznej, ale również skutecznego ekranu przeciwpyłowego i wodoszczelnego.
Najważniejsze cechy konstrukcyjne i materiałowe
- Malowana proszkowo obudowa z aluminiowego odlewu ciśnieniowego dla zwiększonej trwałości i odporności na korozję.
- Stalowa blokada wykonana ze stali, cynkowana dla dodatkowej ochrony przed korozją.
- Precyzyjnie wyprofilowana konstrukcja zapewnia pewne dopasowanie oraz łatwość montażu w systemach przemysłowych.
Obudowa złącza Modlink Heavy B6 niski profil IP65 M20 to zaawansowany komponent dla profesjonalnych aplikacji przemysłowych, stawiających na bezpieczeństwo, szczelność i prostotę eksploatacji.
