B16
Osłonka (wysoka)
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M40 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 76 mm |
| Szerokość | 43 mm |
| Głębokość | 93,5 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

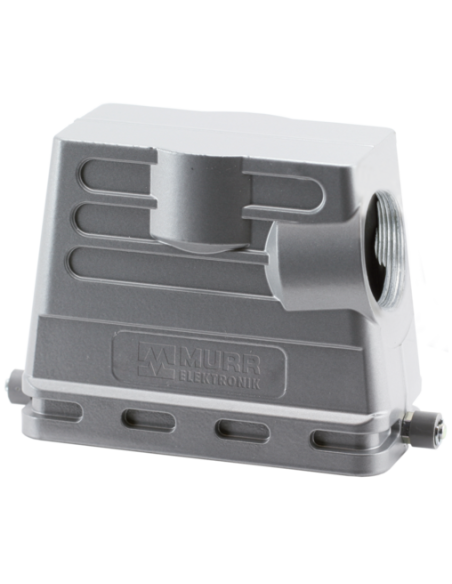

Obudowa Modlink Heavy B16 wysoki profil IP65 M40 — wytrzymała ochrona złącz przemysłowych
Obudowa Modlink Heavy B16 o wysokim profilu została zaprojektowana z myślą o niezawodnej ochronie złącz w trudnych warunkach przemysłowych oraz w automatyce. Dzięki zastosowaniu aluminiowego odlewu ciśnieniowego oraz powłoki malowanej proszkowo, obudowa gwarantuje wysoką odporność na korozję, uszkodzenia mechaniczne oraz czynniki atmosferyczne.
Najważniejsze zalety obudowy Modlink Heavy B16 o wysokim profilu
- Stopień ochrony IP65 – skuteczna ochrona przed pyłem oraz strumieniami wody z dowolnego kierunku.
- Gwint montażowy M40 umożliwiający łatwe i szczelne prowadzenie kabli z boku obudowy.
- Solidna konstrukcja – wykonanie z aluminiowego odlewu ciśnieniowego zapewnia odporność na uderzenia i długotrwałą eksploatację.
- Pojedyncza dźwignia zamykająca umożliwia szybkie oraz pewne zamknięcie całej obudowy.
- Temperatura pracy od -40°C do +100°C, co pozwala na montaż w szerokim zakresie aplikacji, także w chłodniach czy gorących halach produkcyjnych.
- Wysoki profil – zapewnia więcej miejsca na okablowanie lub większe złącza wewnątrz obudowy.
Typowe zastosowania obudowy przemysłowej B16
Obudowa dedykowana jest do ochrony złącz elektrycznych i sygnałowych wykorzystywanych w:
- automatyce przemysłowej
- sterowaniach maszyn i linii produkcyjnych
- aplikacjach energetycznych i infrastrukturalnych
- strefach narażonych na wilgoć, pył i drgania
- w rozdzielniach oraz szafach sterujących
Parametry konstrukcyjne i wytrzymałość
Modlink Heavy B16 zapewnia minimalnie 500 cykli wtykowych, co gwarantuje długotrwałą pracę nawet przy częstym podłączaniu i rozłączaniu kabli. Blokada wykonana z galwanizowanej stali dodatkowo wzmacnia odporność na ścieranie i uszkodzenia mechaniczne.

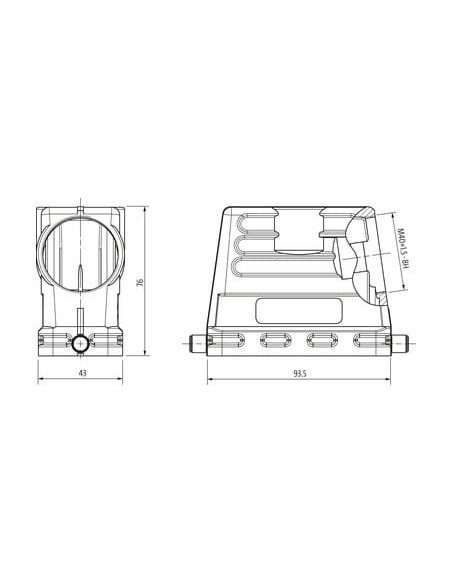

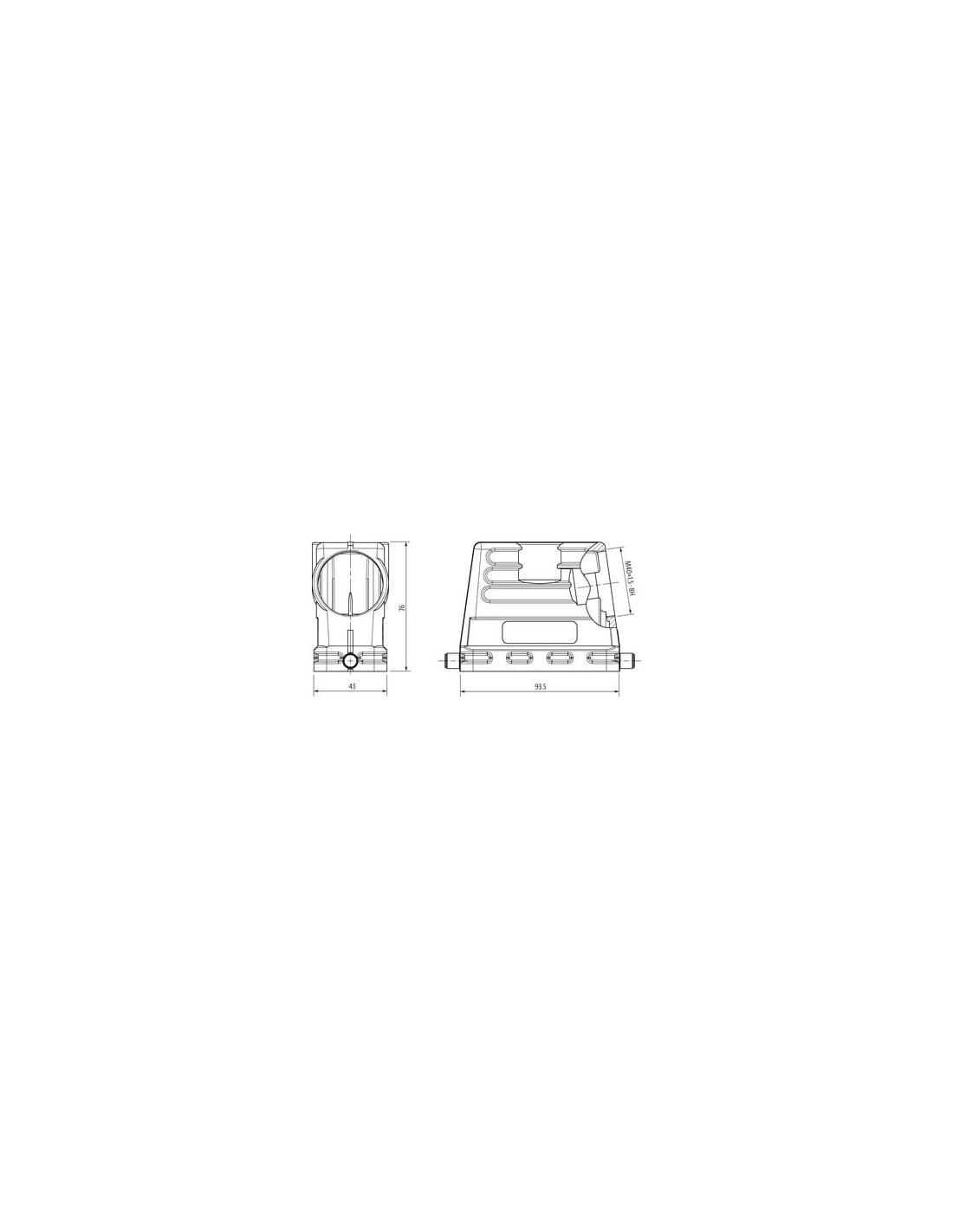

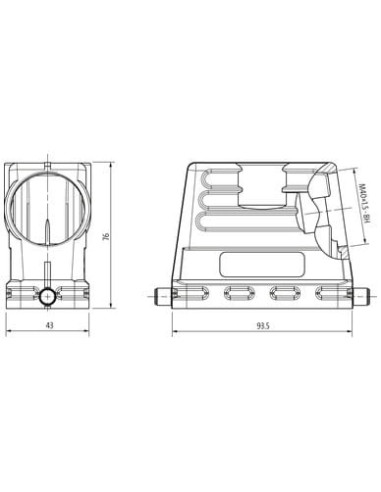

Kompaktowe wymiary (76 mm wysokości, 43 mm szerokości, 93,5 mm głębokości) pozwalają na wykorzystanie obudowy w miejscach o ograniczonej przestrzeni montażowej. Warunki pracy potwierdzone są przez zgodność z normami EN IEC 60529 (IP65) oraz EN IEC 60068-1 (klasa klimatyczna 40/100/21).
Modlink Heavy B16 – bezpieczeństwo i niezawodność w każdej instalacji
Obudowa umożliwia zabezpieczenie połączeń przed czynnikami zewnętrznymi, co minimalizuje ryzyko awarii i pozwala na bezpieczną eksploatację zarówno w warunkach wewnętrznych, jak i na zewnątrz. Stanowi ekonomiczne i efektywne rozwiązanie dla budowy nowoczesnych systemów sterowania oraz dystrybucji energii.
