B16
Osłonka (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M40 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

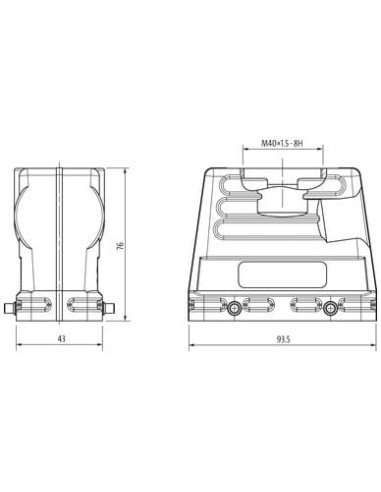

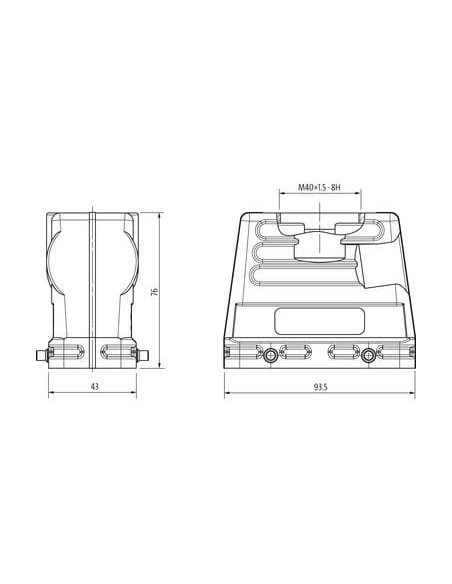

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 76 mm |
| Szerokość | 43 mm |
| Głębokość | 93,5 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

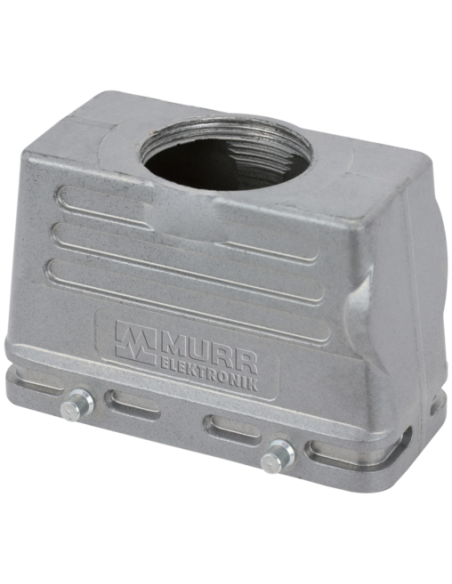

Obudowa przemysłowa Modlink Heavy B16 – wysoki profil, IP65
Obudowa Modlink Heavy B16 o kodzie 70MH-GTFHQ-A01E000 to solidne rozwiązanie przeznaczone do zastosowań przemysłowych, w których kluczowe jest zapewnienie ochrony oraz niezawodności połączeń elektrycznych i sterowniczych. Produkt wyróżnia się wysokim profilem i zgodnością ze standardem IP65, gwarantującym odporność na pył oraz strumienie wody.
Wytrzymała konstrukcja odporna na trudne warunki
Obudowa wykonana jest z aluminiowego odlewu ciśnieniowego z dodatkową powłoką malowaną proszkowo, co zapewnia jej wytrzymałość mechaniczną oraz odporność na korozję. Zastosowanie stalowych elementów blokujących o powłoce galwanizowanej dodatkowo zwiększa trwałość obudowy w środowiskach przemysłowych i na zewnątrz.
Wysoki poziom ochrony IP65
Stopień ochrony IP65 oznacza pełną pyłoszczelność oraz zabezpieczenie przed wodą z dowolnego kierunku przy prawidłowo zamkniętej i zablokowanej obudowie. Umożliwia to montaż urządzeń w miejscach narażonych na niekorzystne warunki środowiskowe, takich jak hale produkcyjne, warsztaty czy zewnętrzne rozdzielnie.
Uniwersalne zastosowanie i kompatybilność
Obudowa typu B16 to rozmiar zgodny z popularnymi standardami złączy przemysłowych, co umożliwia szerokie zastosowanie w:
- Automatyce przemysłowej
- Robotyce
- Maszynach i liniach produkcyjnych
- Systemach sterowania oraz instalacjach elektrycznych
- Technice transportowej
Produkt jest zgodny z komponentami firmy Murrelektronik, co gwarantuje optymalną szczelność i niezawodność działania w systemach modułowych.
Łatwa instalacja i bezpieczeństwo użytkowania
Dzięki prostemu odejściu kablowemu oraz gwintowi montażowemu M40 możliwy jest szybki i wygodny montaż przewodów oraz złączy, z zachowaniem szczelności. Podwójna dźwignia blokująca zapewnia pewne zamknięcie i bezpieczeństwo nawet podczas intensywnego użytkowania (minimum 500 cykli łączeniowych).
Parametry użytkowe i odporność na warunki środowiskowe
Zakres temperatury pracy od -40°C do +100°C umożliwia stosowanie obudowy zarówno w mroźniach, jak i w miejscach o podwyższonej temperaturze. Wysoka kategoria klimatyczna według normy EN IEC 60068-1 (40/100/21) świadczy o wytrzymałości produktu na zmienne warunki otoczenia, wilgotność oraz drgania.
Obudowa Modlink Heavy B16 to niezawodne rozwiązanie dedykowane wymagającym instalacjom przemysłowym, gdzie kluczowe jest połączenie szczelności, trwałości i wszechstronności zastosowania.
