A10
Męski
10-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 8 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Stop miedzi |
| Materiał mocowanie styków | PC |

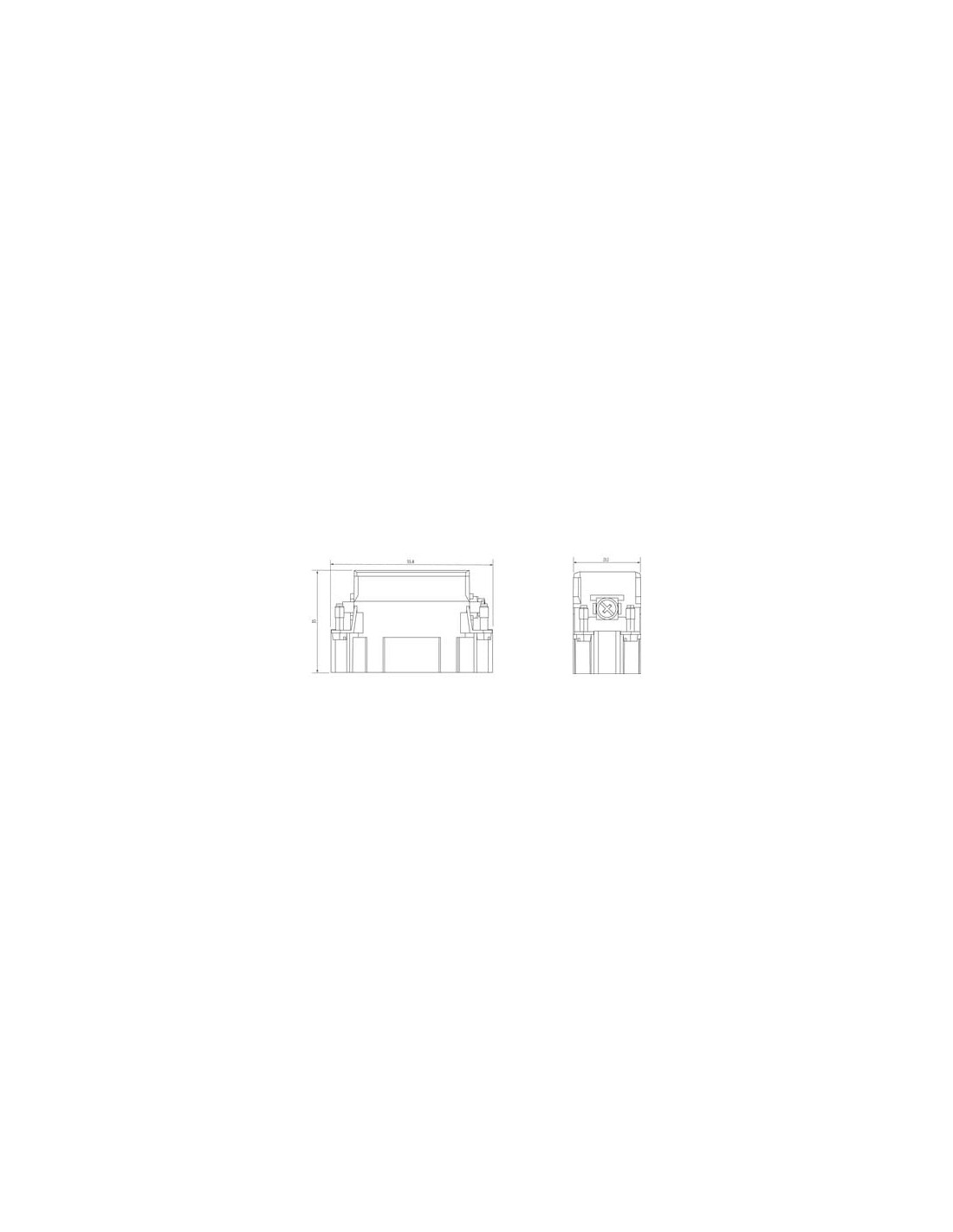

Dane mechaniczne | Dane montażowe
| Rozmiar | A10 |
| Wysokość | 35 mm |
| Szerokość | 55,4 mm |
| Głębokość | 23,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |
Wkładka do druku Modlink Heavy męski A10 70MH-ES010-BP01020 – Złącze przemysłowe do wymagających zastosowań
Wkładka do druku Modlink Heavy męski A10 70MH-ES010-BP01020 to wysokiej jakości komponent przeznaczony do budowy solidnych połączeń elektrycznych w środowiskach przemysłowych. Produkt ten został zaprojektowany specjalnie do integracji w systemach automatyki, instalacjach maszyn oraz rozdzielnicach, gdzie liczą się niezawodność, bezpieczeństwo i trwałość połączeń.
Najważniejsze cechy złącza Modlink Heavy A10
- 10-piniowa wkładka męska z dodatkowym stykiem ochronnym PE – szerokie możliwości podłączania przewodów sygnałowych i zasilających.
- Technologia zacisku push-in – zapewnia szybki i beznarzędziowy montaż przewodów, oszczędzając czas podczas instalacji.
- Wysoka wytrzymałość mechaniczna – produkt wykonany z trwałych materiałów (stop miedzi, posrebrzane styki, obudowa z PC) gwarantuje długą żywotność, nawet w trudnych warunkach przemysłowych.
- Obsługa przewodów o przekroju od 0,14 do 2,5 mm² – elastyczność w doborze kabli i szerokie zastosowanie w różnych aplikacjach.
- Odporność na skrajne temperatury – zakres pracy od -40°C do 125°C umożliwia użytkowanie wkładki w wymagających środowiskach.
- Bezpieczeństwo i certyfikaty – spełnienie norm dotyczących przepięć (kategoria III, 4 kV), wysoka klasa palności (UL94 V-0), stopień zanieczyszczenia 3.
Zalety i typowe zastosowania wkładki Modlink Heavy A10
Złącza Modlink Heavy A10 doskonale sprawdzają się w aplikacjach przemysłowych, gdzie wymagane jest pewne, wielostykowe i odporne na warunki zewnętrzne połączenie elektryczne. Wkładka znajduje zastosowanie w:
- szafach sterowniczych oraz rozdzielnicach elektrycznych w zakładach przemysłowych,
- instalacjach maszyn i urządzeń produkcyjnych,
- połączeniach w automatyce przemysłowej,
- aplikacjach wymagających łatwej, szybkiej i bezpiecznej wymiany elementów systemu,
- sytuacjach, w których kluczowe jest zachowanie wysokiej wytrzymałości mechanicznej i elektrycznej połączenia.
Solidność, bezpieczeństwo i prostota montażu
Wkładka męska A10 70MH-ES010-BP01020 została zaprojektowana z myślą o łatwości montażu oraz wysokiej wytrzymałości eksploatacyjnej. Technologia push-in pozwala na szybkie podłączanie przewodów bez użycia narzędzi, a posrebrzane styki zapewniają pewność i trwałość połączeń. Żywotność mechaniczna to minimum 500 cykli wtykowych, co gwarantuje długotrwałe użytkowanie nawet przy częstych połączeniach i rozłączeniach.
Wkładka przemysłowa Modlink Heavy A10 – niezawodne rozwiązanie do nowoczesnych systemów automatyki i instalacji elektrycznych o wysokich wymaganiach.
