B16
Obudowa (niska)
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Materiał pokrywy ochronnej | Tworzywo sztuczne |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 63,5 mm |
| Szerokość | 57 mm |
| Głębokość | 117 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |
Obudowa przemysłowa Modlink Heavy B16 niski profil IP65 – wysoka ochrona i uniwersalność

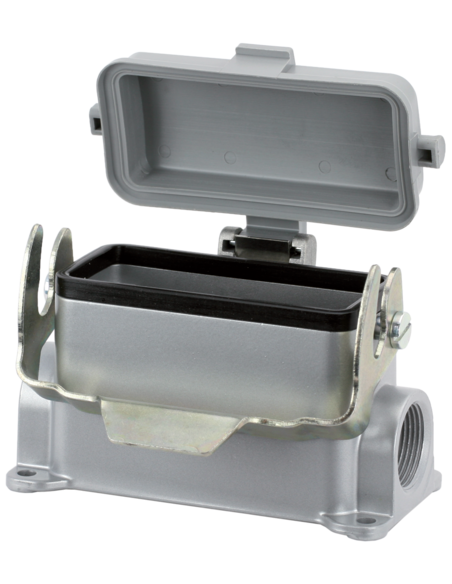

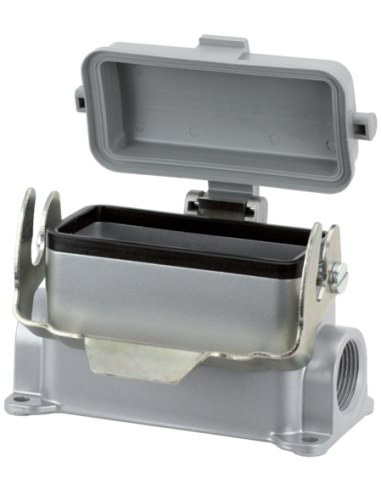

Obudowa Modlink Heavy B16 o niskim profilu, kod produktu 70MH-GSFNL-B01C010, to rozwiązanie dedykowane wymagającym zastosowaniom przemysłowym. Charakteryzuje się wysoką szczelnością IP65, co zapewnia bezpieczną pracę urządzeń w środowiskach narażonych na kurz, wilgoć i pył.
Właściwości konstrukcyjne i materiałowe – solidność wykonania
- Obudowa wykonana z aluminiowego odlewu ciśnieniowego gwarantuje trwałość oraz odporność na uszkodzenia mechaniczne, a także na korozję.
- Malowana proszkowo powierzchnia dodatkowo zwiększa odporność na czynniki chemiczne i atmosferyczne.
- Pokrywa zabezpieczająca z tworzywa sztucznego ogranicza wpływ czynników zewnętrznych na złącza podłączone w obudowie.
- Uszczelka wykonana z NBR zapewnia wysoką szczelność złącza.
- Pojedyncza dźwignia zamykająca oraz stalowa blokada ułatwiają szybkie otwieranie i zamykanie obudowy, gwarantując jednocześnie stabilne i bezpieczne mocowanie.
Zastosowanie i możliwości wykorzystania obudowy Modlink Heavy B16
Obudowa montowana na powierzchni ma szerokie zastosowanie w:
- automatyce przemysłowej,
- budowie maszyn i urządzeń,
- systemach sterowania oraz rozdzielniach,
- instalacjach wymagających połączeń o wysokim stopniu szczelności,
- aplikacjach, gdzie istnieje ryzyko kontaktu z pyłem lub wodą.
Parametry techniczne – dopasowanie do wymagań aplikacji

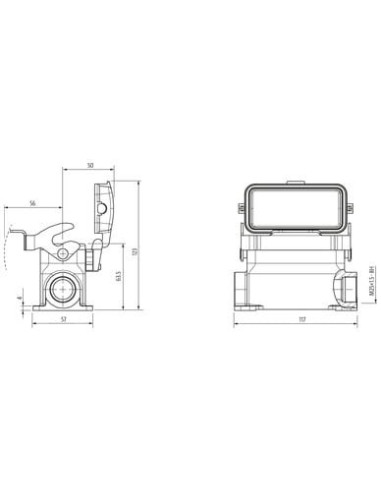

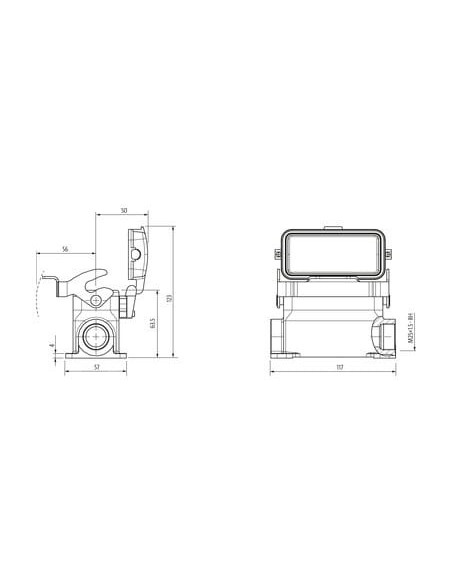

Gwint montażowy M25 umożliwia łatwe doprowadzenie przewodów od boku obudowy. Kompaktowe wymiary (63,5 mm wysokości, 57 mm szerokości, 117 mm głębokości) pozwalają na montaż w ograniczonych przestrzeniach. Obudowa spełnia kryteria normy EN IEC 60529 dla ochrony IP65.
Minimalna żywotność cykli wtykowych wynosząca 500 cykli zapewnia długą i niezawodną eksploatację, nawet przy częstych podłączeniach i rozłączeniach.
Warunki pracy – odporność na ekstremalne temperatury
Obudowa jest przystosowana do pracy w szerokim zakresie temperatur: od -40°C do 100°C. Pozwala to na stosowanie jej zarówno w halach przemysłowych, jak i w trudnych warunkach zewnętrznych oraz tam, gdzie występują wahania temperatury.
Podsumowanie – niezawodność i bezpieczeństwo dla wymagających aplikacji
Modlink Heavy B16 o niskim profilu to sprawdzone rozwiązanie dla połączeń elektrycznych w trudnych warunkach przemysłowych. Solidna konstrukcja, wysoka szczelność IP65 oraz odporność na uszkodzenia czynią ją idealnym wyborem do profesjonalnych zastosowań wymagających stabilnych i bezpiecznych połączeń.
