Mocowanie styku
Męski
4-piny
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 1000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 9,5 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Wysokość | 20,3 mm |
| Szerokość | 16,7 mm |
| Głębokość | 46 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/10 |

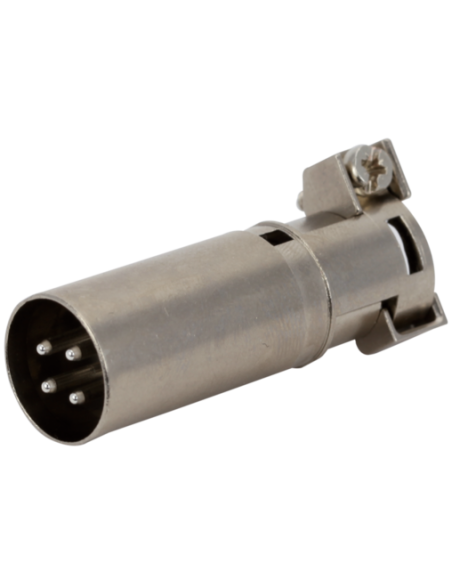

Nośnik styków męskich 4-biegunowy 70MH-ZKC01-0000000 – niezawodne rozwiązanie do systemów połączeń przemysłowych
Nośnik styków męskich 4-biegunowy o kodzie 70MH-ZKC01-0000000 to precyzyjny komponent stosowany w automatyce przemysłowej oraz instalacjach elektrycznych. Wyróżnia się solidną konstrukcją i wysoką niezawodnością, dzięki czemu znajduje zastosowanie w miejscach wymagających efektywnego przesyłu sygnałów lub zasilania.
Zastosowanie i możliwości wykorzystania nośników styków męskich 4-pin
Wytrzymała konstrukcja oraz 4-pinowa konfiguracja sprawiają, że nośniki styków męskich doskonale sprawdzają się w połączeniach zasilających i sygnałowych różnorodnych urządzeń oraz maszyn przemysłowych. Ich uniwersalność umożliwia:
- Tworzenie połączeń modułowych w szafach sterowniczych oraz rozdzielnicach elektrycznych
- Łączenie czujników, siłowników, sterowników PLC i elementów wykonawczych z resztą systemu
- Integrację z systemami sterowania o wysokich wymaganiach dotyczących transmisji danych (nawet do 1000 MBit/s)
- Budowę instalacji w branży automatyki, robotyki oraz podczas modernizacji linii produkcyjnych
Bezpieczeństwo, trwałość i wydajność
Konstrukcja wykonana z wytrzymałych materiałów (obudowa PA, klasa palności V-0 wg UL94) oraz szeroki zakres temperatur pracy od -40°C do +100°C sprawiają, że nośnik styków męskich 4-biegunowy może być stosowany nawet w trudnych warunkach środowiskowych.
Wysoki poziom ochrony elektrycznej zapewnia skuteczne oddzielenie sygnałów od zakłóceń oraz zwiększa odporność na przepięcia, co jest szczególnie istotne w instalacjach przemysłowych. Komponent spełnia rygorystyczne normy bezpieczeństwa (EN 60664-1, EN 60950-1), co jest doceniane podczas projektowania systemów z certyfikacją.
Kompaktowe wymiary i wygodny montaż
Kompaktowa obudowa (wysokość 20,3 mm, szerokość 16,7 mm, głębokość 46 mm) pozwala na łatwe zastosowanie także w miejscach o ograniczonej przestrzeni. Połączenie śrubowe umożliwia szybki i pewny montaż przewodów o przekrojach od 0,14 mm² do 2,5 mm² (AWG 26-13).
Typowe branże i obszary zastosowań
- Przemysł maszynowy i motoryzacyjny
- Linie produkcyjne i automatyka
- Systemy komunikacyjne
- Technika pomiarowa i sterownicza
- Robotyka, mechatronika, energoelektronika
Dzięki niezawodności oraz kompatybilności z komponentami Murrelektronik, produkt ten doskonale spełnia potrzeby profesjonalnych rozwiązań inżynieryjnych i modernizacyjnych.
