B24
Żeński
10+2-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 830 V |
| Napięcie robocze AC na styk sygnałowy maks. | 500 V |
| Napięcie robocze DC na styk zasilania maks. | 830 V |
| Napięcie robocze DC na styk sygnałowy maks. | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 8 kV |
| Rated surge voltage signal contacts | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 37 mm |
| Szerokość | 34 mm |
| Głębokość | 110,3 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

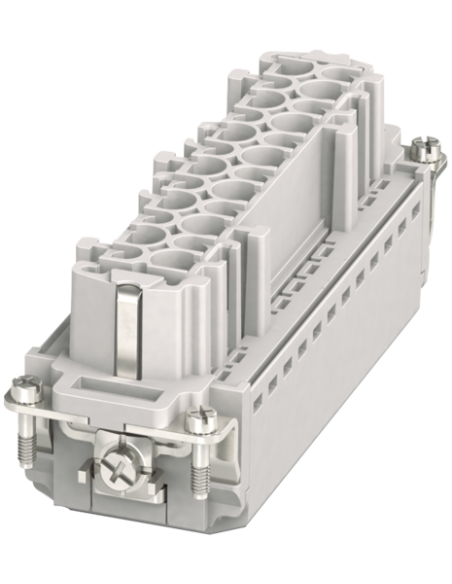

Wkładka księgowa Modlink Heavy B24 żeńska – rozwiązanie do przemysłowych aplikacji zasilających
Wkładka księgowa Modlink Heavy B24 żeńska o kodzie 70MH-EBZU2-GP05020 to wysokiej jakości komponent dedykowany zaawansowanym systemom automatyki przemysłowej oraz panelom sterowania.
Produkt został zaprojektowany z myślą o profesjonalnych zastosowaniach w środowiskach wymagających niezawodnych i trwałych połączeń elektrycznych. Wkładka ta jest kompatybilna z obudowami serii B24 i przeznaczona do współpracy z przemysłowymi złączami Murrelektronik.
Kluczowe cechy wkładki księgowej Modlink Heavy B24 żeńskiej
- Solidna konstrukcja: Obudowa wykonana z wytrzymałego tworzywa sztucznego klasy V-0 (UL94) zapewnia zwiększoną odporność na działanie wysokich temperatur oraz trudnych warunków otoczenia.
- Bezpieczne i szybkie podłączenie: Zacisk push-in umożliwia łatwy i beznarzędziowy montaż przewodów, co stanowi doskonałe usprawnienie procesu instalacji.
- Wysoka wytrzymałość elektryczna: Dopuszczalne napięcie robocze sięgające do 830 V AC/DC oraz prąd roboczy 16 A pozwalają na zastosowanie wkładki w wymagających instalacjach zasilających.
- Możliwość zastosowania szerokiego zakresu przewodów: Wkładka obsługuje przewody o przekroju od 0,14 mm² do 2,5 mm², oferując elastyczność w doborze przewodów instalacyjnych.
- Wysoka odporność na warunki środowiskowe: Produkt może pracować w szerokim zakresie temperatur, od -40°C do +125°C, dzięki czemu nadaje się zarówno do zastosowań wewnątrz, jak i na zewnątrz budynków.
Zastosowanie i korzyści z wykorzystania wkładki Modlink Heavy B24
Wkładka żeńska Modlink Heavy B24 znajduje szerokie zastosowanie w przemysłowych systemach zasilania maszyn, linii produkcyjnych, urządzeń automatyki oraz rozdzielnic elektrycznych. Dzięki przemyślanej konstrukcji oraz wysokim parametrom elektrycznym doskonale nadaje się do aplikacji wymagających:
- Niezawodności i długiej żywotności – min. 500 cykli łączeniowych gwarantuje długotrwałą pracę, nawet przy częstym rozłączaniu i podłączaniu.
- Bezpieczeństwa użytkowania – posrebrzane styki oraz możliwość stosowania tulejek przyłączeniowych zwiększają bezpieczeństwo i trwałość połączenia.
- Elastyczności przy projektowaniu systemów – kompatybilność z szeroką gamą przewodów oraz łatwy montaż ułatwiają integrację w różnorodnych projektach.
Budowa i dane techniczne – ogólna charakterystyka
Produkt wyposażony jest w 10 + 2 bieguny oraz PE, co umożliwia podłączenie wielu obwodów zasilających i sygnałowych w jednym złączu. Konstrukcja została przystosowana do niezawodnej, trwałej pracy nawet w środowiskach o podwyższonym stopniu zanieczyszczenia (klasa 3).

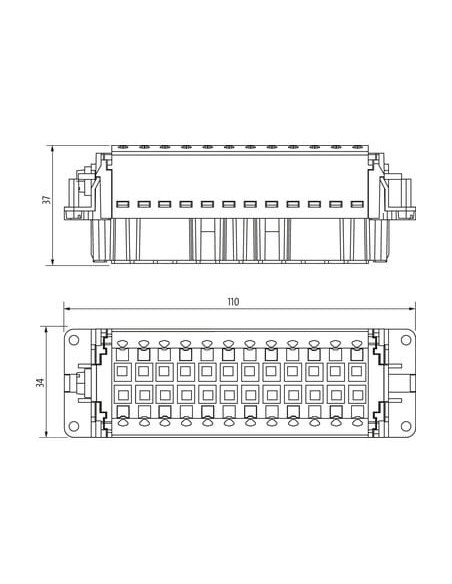

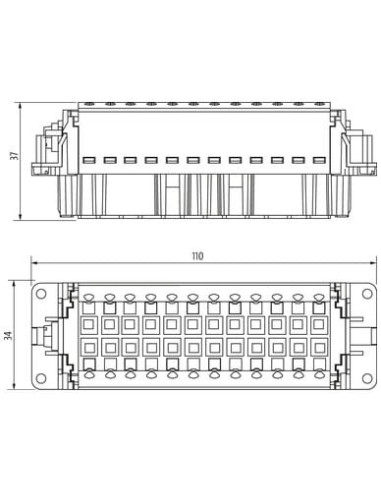

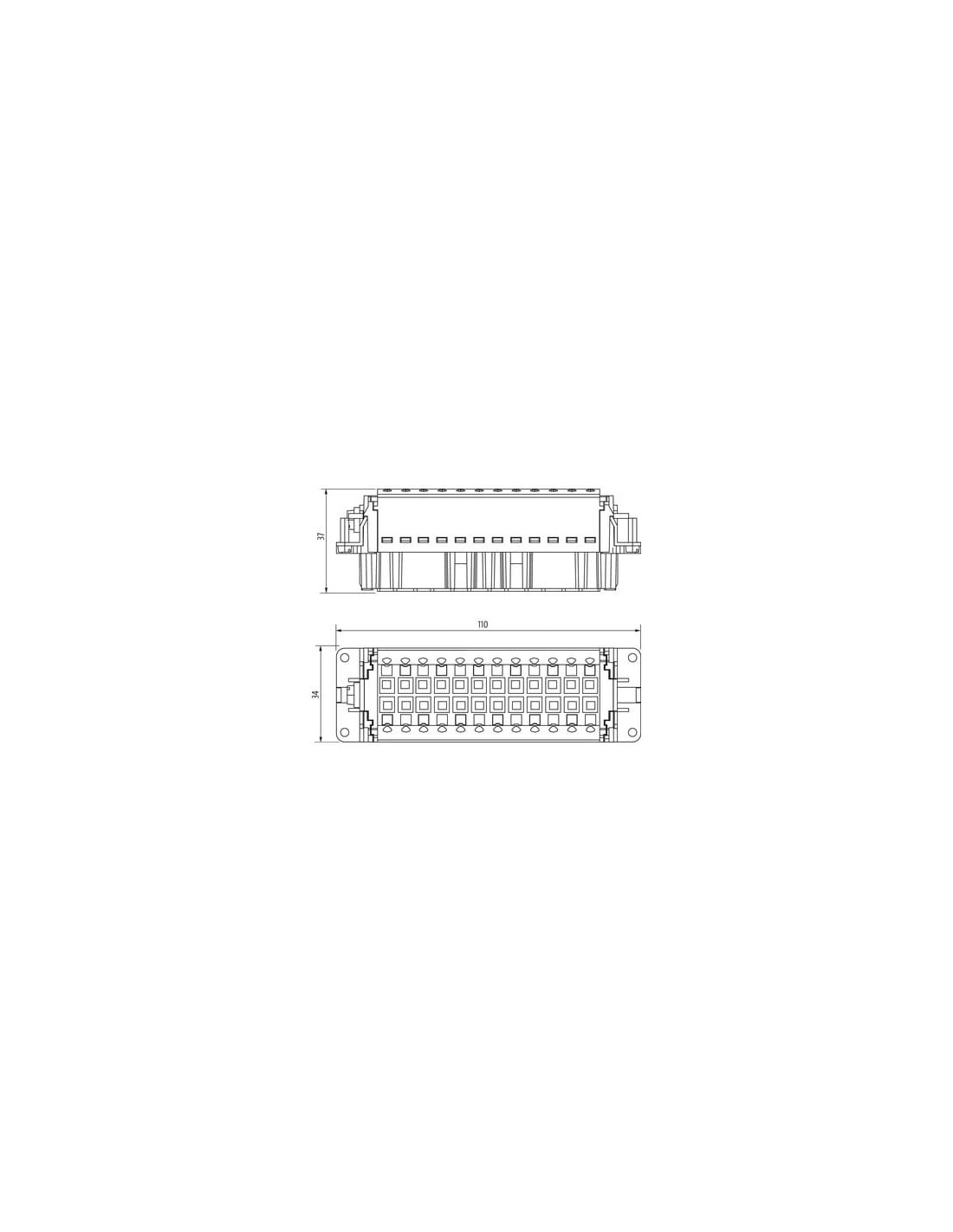

Wymiary: kompaktowa budowa (wysokość 37 mm, szerokość 34 mm, głębokość 110,3 mm) sprawia, że wkładka może być stosowana w miejscach o ograniczonej przestrzeni montażowej, nie tracąc przy tym na wygodzie i funkcjonalności instalacji.
Wkładka księgowa Modlink Heavy B24 żeńska to sprawdzony wybór dla inżynierów i automatyków poszukujących trwałego, bezpiecznego i łatwego w montażu komponentu do połączeń elektrycznych w aplikacjach przemysłowych.
