B24
Żeński
24-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,5 mm |
| Średnica izolacji żył min. | 3,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,5 Nm |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 24 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 200 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe

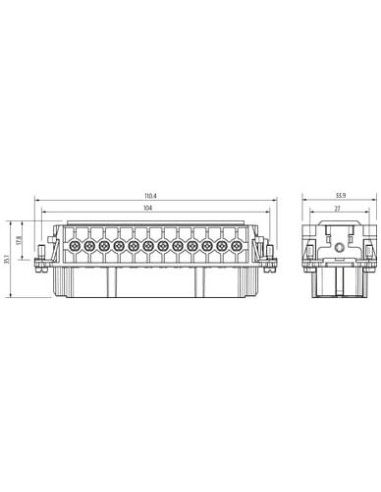

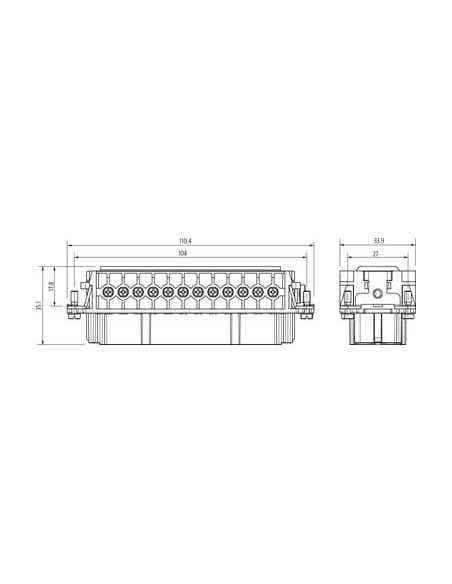

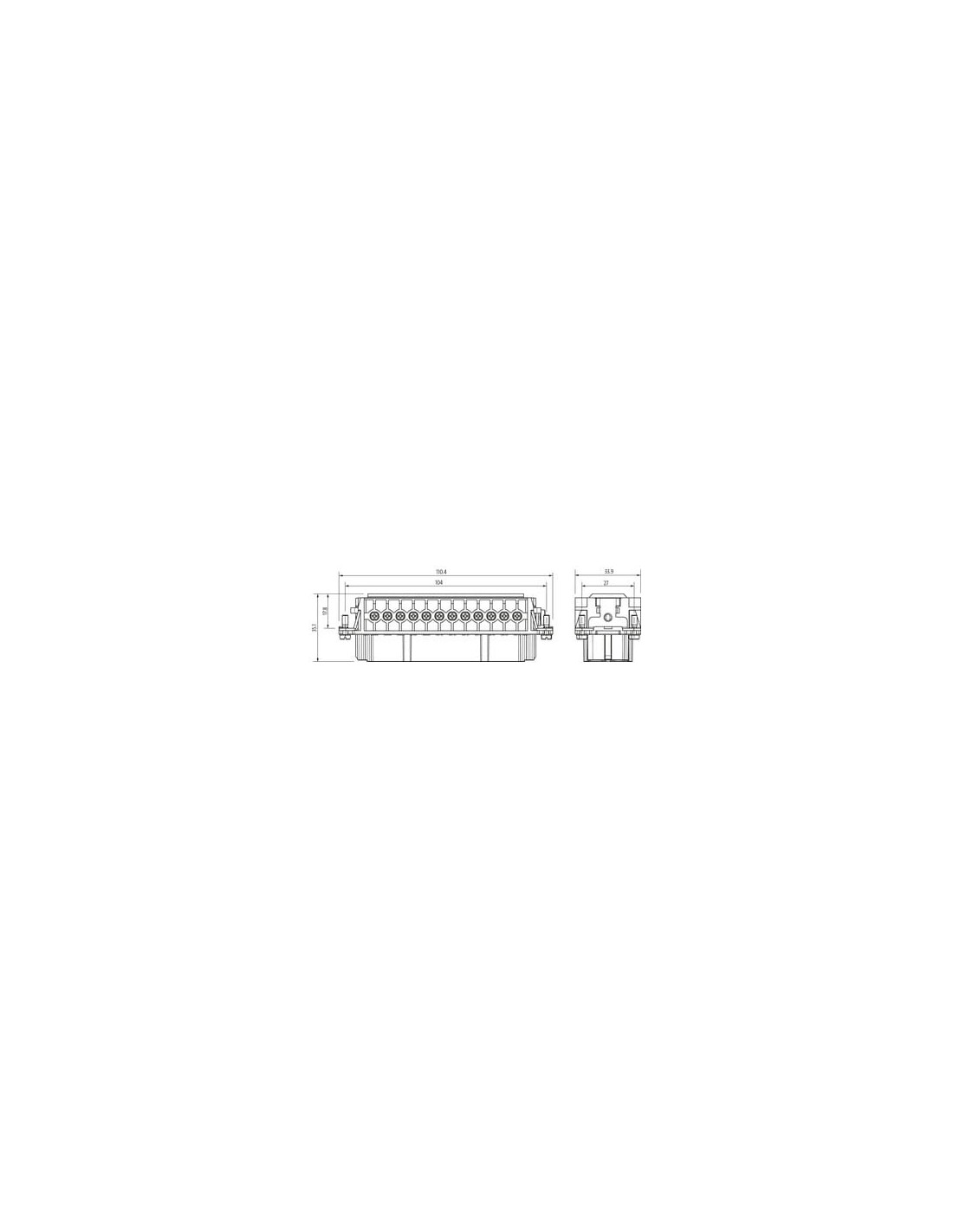

| Rozmiar | B24 |
| Wysokość | 35,1 mm |
| Szerokość | 33,9 mm |
| Głębokość | 110,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

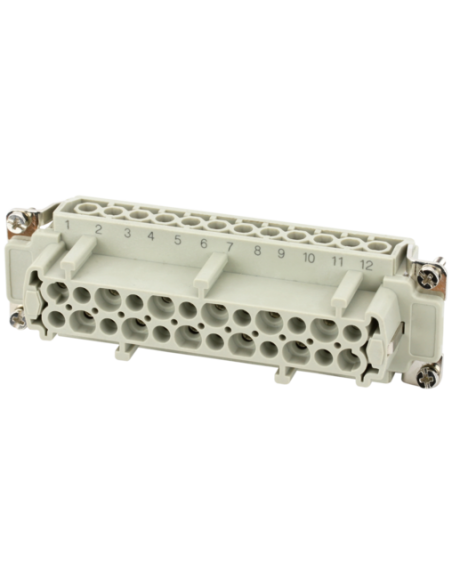

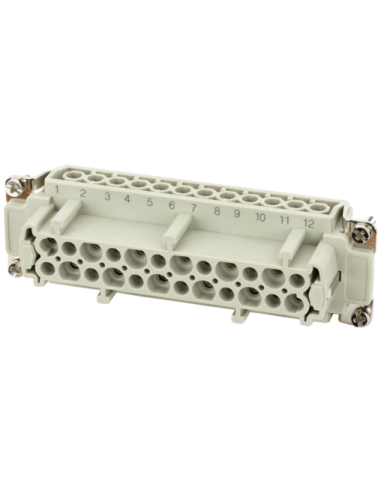

Wkładka graficzna Modlink Heavy B24 żeńska – 24-polowa, 500V, 16A
Wkładka graficzna Modlink Heavy B24 żeńska to wytrzymały i niezawodny element łączeniowy, przeznaczony do zastosowań przemysłowych oraz automatyki. Produkt oznaczony kodem 70MH-EB024-GS03020 charakteryzuje się dużą odpornością na warunki środowiskowe, wysoką jakością wykonania oraz funkcjonalnością, która pozwala na wszechstronne wykorzystanie w instalacjach wymagających solidnych połączeń elektrycznych.
Zalety i możliwości zastosowania wkładki graficznej Modlink Heavy B24
Wkładka 24-polowa została zaprojektowana z myślą o wymagających aplikacjach – zarówno w szafach sterowniczych, systemach maszynowych, jak i w automatyce przemysłowej. Dzięki zaawansowanej konstrukcji zapewnia pewne i trwałe połączenie nawet w trudnych warunkach pracy.
- Wysoka wytrzymałość mechaniczna – obudowa i elementy mocujące wykonane z trwałych materiałów umożliwiają stabilną pracę nawet przy dużych obciążeniach.
- Uniwersalne zastosowanie – kompatybilność z systemami Modlink Heavy (rozmiar B24); polecana do łączenia sygnałów, zasilania oraz przewodów sterowniczych.
- Bezpieczeństwo i niezawodność – posrebrzane styki oraz materiał izolacyjny o klasie niepalności UL94 V-0 gwarantują ochronę przed zwarciami i niezawodną transmisję sygnału.
- Wysoka odporność na warunki środowiskowe – zakres temperatur roboczych od -40°C do +125°C pozwala na stosowanie wkładki w szerokim zakresie aplikacji przemysłowych.
- Łatwy i szybki montaż na śrubę – wykorzystanie zacisków śrubowych SK umożliwia solidne podłączenie przewodów o przekroju od 0,5 do 2,5 mm², co znacząco przyspiesza proces instalacji.
Typowe zastosowania wkładki 24-polowej Modlink Heavy B24
Wkładka graficzna Modlink Heavy B24 sprawdza się w systemach wymagających wielostykowego i bezpiecznego połączenia elektrycznego, w tym:
- szafy sterownicze maszyn i linii produkcyjnych,
- instalacje automatyki przemysłowej,
- aplikacje energetyczne, rozdzielnie,
- połączenia ruchome i narażone na drgania,
- systemy zasilania oraz przesyłu sygnałów w robotyce i mechatronice.
Dzięki zastosowaniu solidnych materiałów oraz zgodności z normami bezpieczeństwa (EN 60664-1, EN 60950-1), wkładka jest odporna na przepięcia i zanieczyszczenia, co gwarantuje długą żywotność nawet przy intensywnym użytkowaniu.
Najważniejsze cechy produktu Modlink Heavy B24 żeńska
- 24 piny + PE – możliwość przesyłu wielu sygnałów i zasilania przez jedno złącze.
- Maksymalne napięcie robocze: 500 V.
- Maksymalny prąd roboczy: 16 A.
- Wytrzymałość na min. 500 cykli łączeniowych.
- Ochrona przed przepięciami – znamionowy pik napięciowy 6 kV.
- Wysoka siła trzymania i odporność mechaniczna (do 200 N).
Wkładka Modlink Heavy B24 żeńska to produkt idealny do profesjonalnych rozwiązań elektrycznych, zapewniający bezpieczeństwo, niezawodność i elastyczność montażu w skomplikowanych instalacjach przemysłowych.
