Seria E
B10
Męski
10-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC |

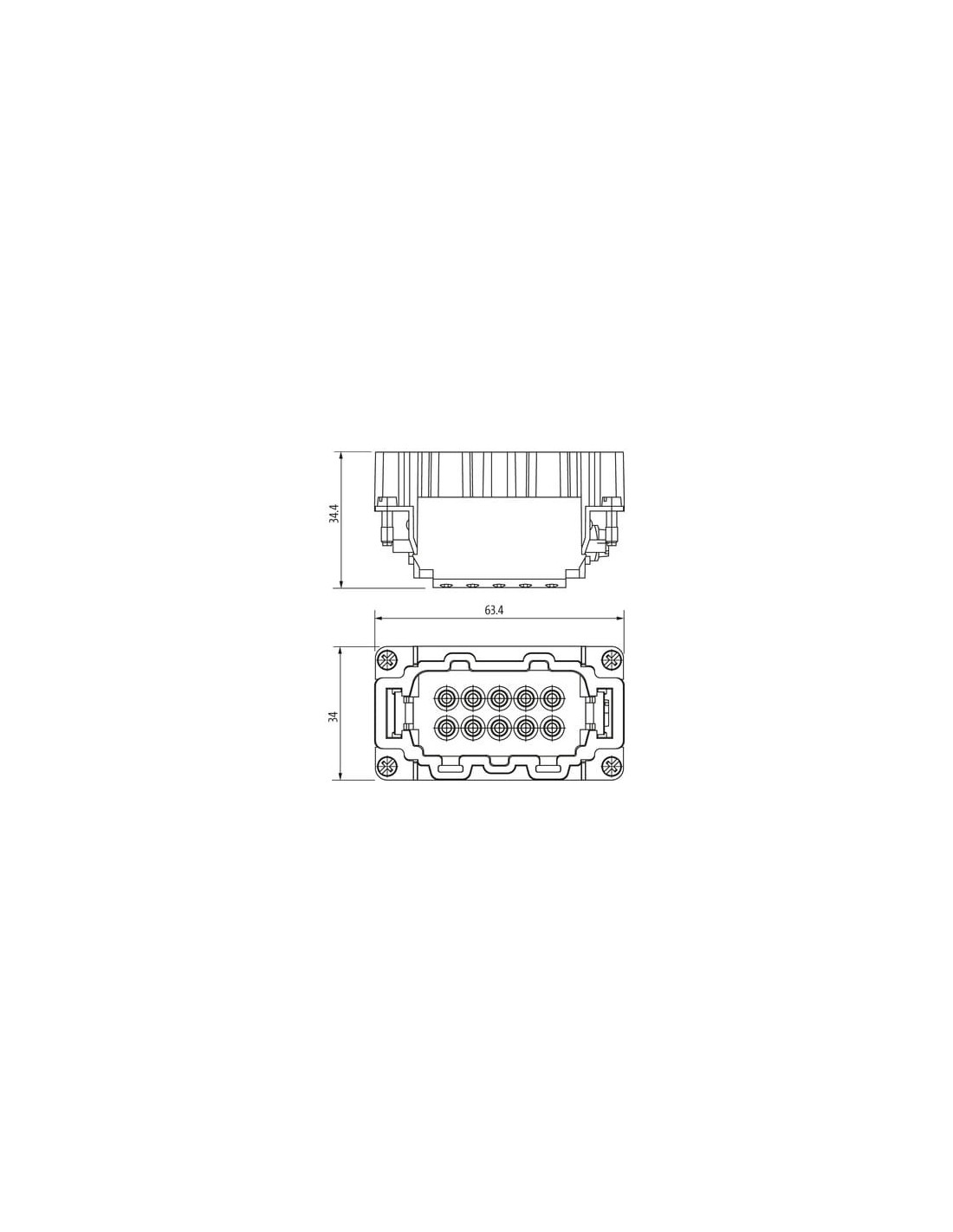

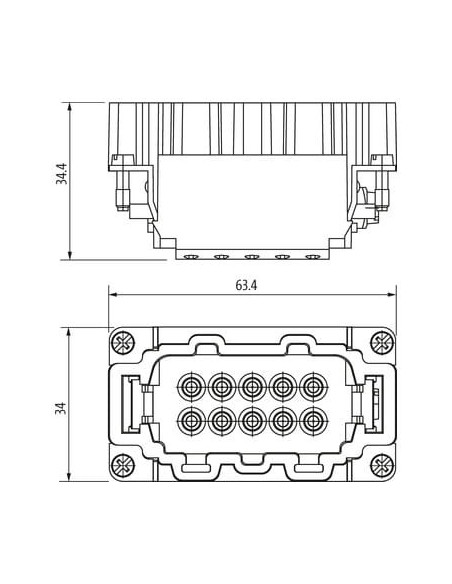

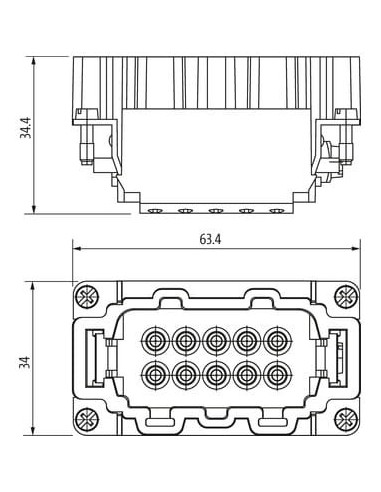

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 33,7 mm |
| Szerokość | 33,9 mm |
| Głębokość | 63,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

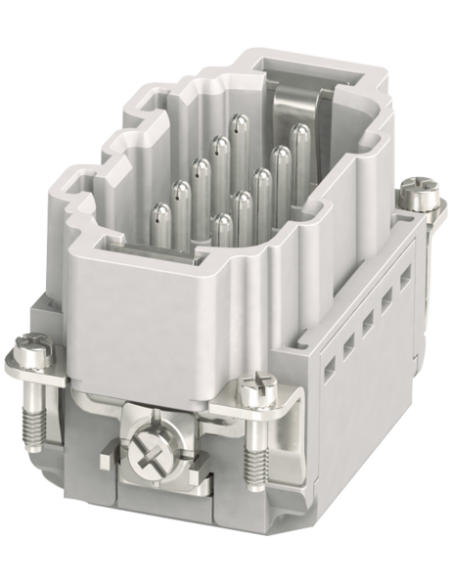

Wkładka opakowań Modlink Heavy B10 męska 10-polowa – profesjonalne złącze przemysłowe 500V 16A
Wkładka opakowań Modlink Heavy B10 męska o kodzie 70MH-ES010-EP03020 to wysokowydajne rozwiązanie dla aplikacji przemysłowych, gdzie niezawodność połączeń elektrycznych jest kluczowa. Produkt przeznaczony jest do systemów automatyki, maszyn przemysłowych, robotyki oraz instalacji wymagających solidnych i trwałych połączeń wielopinowych.
Charakterystyka i zalety – złącze męskie 10-polowe z zaciskiem push-in
Wkładka złącza 10-polowa (z dodatkowym pinem PE) serii B10 została wyposażona w praktyczny zacisk sprężynowy typu push-in, który znacząco ułatwia i przyspiesza montaż przewodów bez potrzeby używania specjalistycznych narzędzi. Takie rozwiązanie doskonale sprawdza się w aplikacjach, gdzie liczy się czas i pewność wykonania instalacji.
- Szybki i bezpieczny montaż przewodów dzięki technologii push-in
- Obsługa szerokiego zakresu przekrojów przewodów – od 0,14 mm² do 2,5 mm² (AWG 26–14)
- Trwała konstrukcja – min. 500 cykli wtykowych, co gwarantuje długą żywotność
- Wysokie wartości napięciowe i prądowe – 500V / 16A podnoszą elastyczność zastosowania
Zastosowanie wkładki Modlink Heavy B10 – rozwiązania dla przemysłu
Wkładka męska Modlink Heavy B10 doskonale sprawdza się wszędzie tam, gdzie wymagane są trwałe, odporne i bezpieczne połączenia elektryczne. Typowe zastosowania obejmują:
- Połączenia panelowe w rozdzielnicach maszyn i urządzeń przemysłowych
- Aplikacje w automatyce przemysłowej, np. sterowniki PLC, szafy sterownicze
- Integracja w robotyce i liniach produkcyjnych
- Systemy transportu i instalacje wymagające wielokrotnego łączenia i rozłączania przewodów
Wytrzymałość mechaniczna i odporność na warunki zewnętrzne – kluczowe cechy produktu
Produkt został wykonany z trwałych materiałów, takich jak mosiądz pokryty srebrem oraz wysokiej jakości tworzywo PC. Charakteryzuje się odpornością na temperatury robocze od -40°C do +125°C, a także wysokim stopniem odporności na zanieczyszczenia (stopień 3) oraz kategorią przepięciową III według normy EN 60950-1. Długość odizolowania przewodu powinna wynosić od 8 do 10 mm, co pozwala na łatwą i szybką instalację zgodnie z wymogami producenta.
Podsumowanie – niezawodne złącze dla wymagających aplikacji przemysłowych
Wkładka opakowań Modlink Heavy B10 męska 10-polowa to rekomendowany wybór wszędzie tam, gdzie liczy się niezawodność, wysoka jakość wykonania, trwałość i uniwersalność zastosowania. Umożliwia realizację stabilnych połączeń, zapewniając bezpieczeństwo oraz wydajność pracy maszyn i urządzeń w różnorodnych sektorach przemysłu.
