B10
Osłonka (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

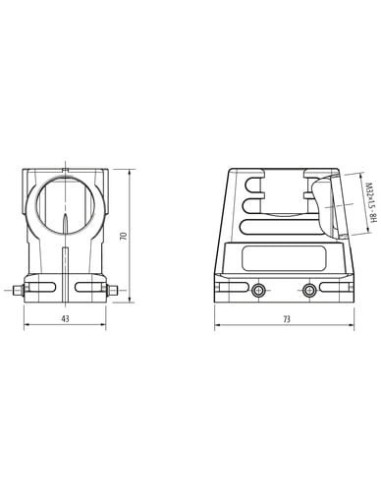

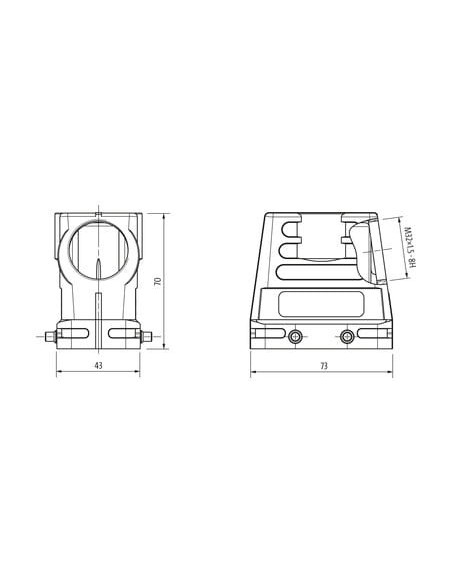

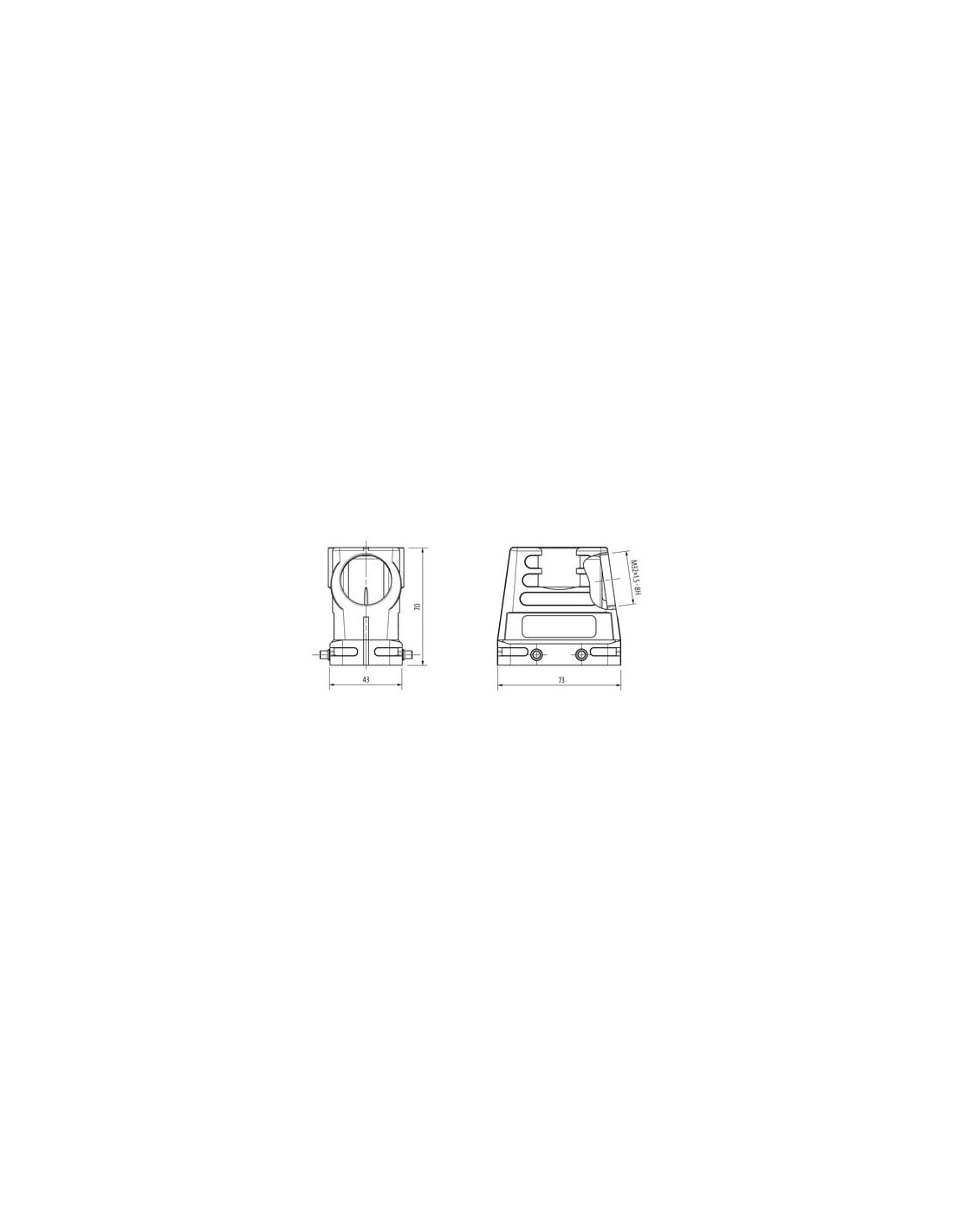

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 70 mm |
| Szerokość | 43 mm |
| Głębokość | 73 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

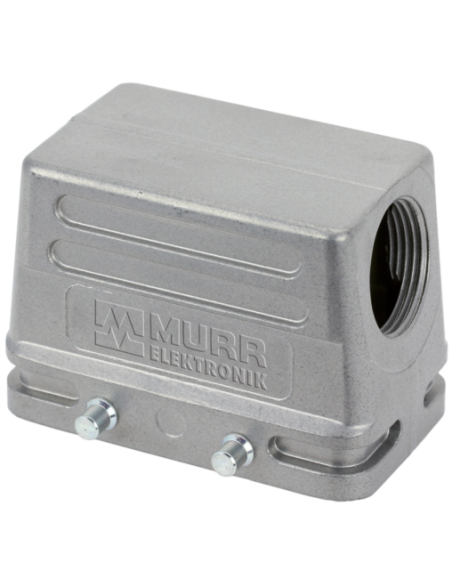

Budowa konstrukcji Modlink Heavy B10 – Wysoka osłona, IP65, M32
Budowa konstrukcji Modlink Heavy B10 to specjalistyczna osłona z wysokim profilem, zaprojektowana do wymagających aplikacji przemysłowych, w których istotna jest niezawodność oraz wysoki stopień ochrony przed czynnikami zewnętrznymi. Model oznaczony kodem 70MH-GTEHQ-A02D000 oferuje uniwersalne zastosowanie w środowiskach, w których priorytetem są trwałość i bezpieczeństwo połączeń.
Wytrzymała obudowa i skuteczna ochrona IP65
Osłona Modlink Heavy B10 wykonana jest z odpornego na uszkodzenia mechaniczne aluminiowego odlewu ciśnieniowego, który zapewnia ochronę IP65 zgodnie z normą EN IEC 60529. Dzięki temu produkt zabezpiecza elementy elektryczne przed pyłem oraz strugą wody, co umożliwia zastosowanie w miejscach o wysokim zapyleniu i wilgotności.
- Podwójna dźwignia blokująca – pewne zamknięcie i łatwy dostęp do wnętrza obudowy
- Malowanie proszkowe – zwiększona odporność na korozję i czynniki atmosferyczne
- Gwint montażowy M32 – umożliwia łatwą instalację szerokiej gamy przyłączy
Zastosowania i możliwości wykorzystania osłony Modlink Heavy B10
Osłona Modlink Heavy B10 jest przeznaczona do zabezpieczania połączeń elektrycznych w rozdzielnicach, maszynach przemysłowych, automatyce, systemach sterowania oraz wszędzie tam, gdzie wymagane jest wysokie bezpieczeństwo i niezawodność. Specjalna konstrukcja umożliwia boczne wyprowadzenie kabla oraz montaż w ciasnych przestrzeniach.
- Idealna do środowisk przemysłowych o podwyższonych wymaganiach dotyczących wilgotności i zapylenia
- Stosowana w przemyśle maszynowym, automatyce budynkowej oraz instalacjach technologicznych
- Możliwość wielokrotnego użytkowania dzięki trwałej konstrukcji (minimum 500 cykli wtykowych)
Wybrane zalety produktu – Modlink Heavy B10
Najważniejsze cechy:
- Trwała obudowa z odlewu aluminiowego – skuteczna ochrona elementów połączeniowych
- Stalowa blokada z powłoką galwaniczną gwarantuje stabilność i pewność zamknięcia
- Odporność na szeroki zakres temperatur -40°C do +100°C
- Uniwersalny rozmiar B10 pozwala na połączenie z wieloma typami złącz
- Kompaktowe wymiary: 70x43x73 mm
Podsumowanie – Idealna ochrona połączeń w trudnych warunkach
Wysokoprofilowa osłona Modlink Heavy B10 o kodzie 70MH-GTEHQ-A02D000 to optymalne rozwiązanie dla użytkowników poszukujących niezawodnej ochrony połączeń elektrycznych w warunkach przemysłowych. Produkt gwarantuje długotrwałą i pewną eksploatację nawet w najbardziej wymagających środowiskach.
