B24
Męski
24-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 24 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 200 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 33,7 mm |
| Szerokość | 33,9 mm |
| Głębokość | 110,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

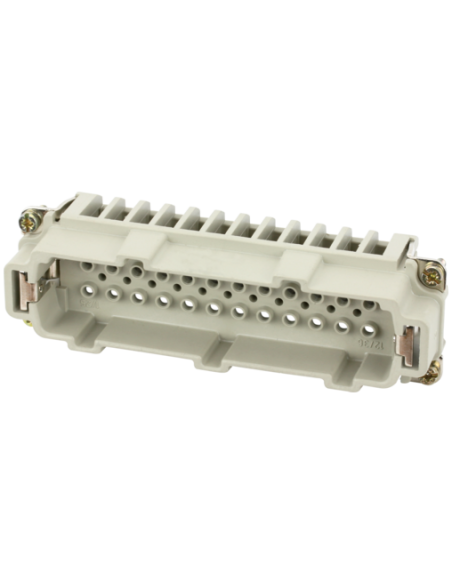

Złącze przemysłowe B24 męski 24-biegunowy – zastosowanie i funkcjonalność
B24 męski 24-biegunowy zaciskany to wysokiej klasy złącze elektryczne przeznaczone do przemysłowych zastosowań, które wymagają niezawodności oraz trwałości. Komponent ten umożliwia swobodne i bezpieczne przesyłanie sygnałów oraz zasilania w różnych systemach automatyki, maszynach produkcyjnych i liniach technologicznych. Wysoka wytrzymałość na parametry elektryczne oraz mechaniczne sprawia, że produkt doskonale sprawdza się w trudnych warunkach środowiskowych.
Kluczowe cechy techniczne złącza B24 24-pin – wytrzymałość i bezpieczeństwo
Złącze B24 wyposażone jest w 24 piny + PE, co umożliwia podłączanie wielu przewodów w jednym miejscu, przy zachowaniu odpowiednich standardów bezpieczeństwa i niezawodności. Maksymalne napięcie robocze wynosi 500 V AC/DC, natomiast dopuszczalny prąd roboczy to 16 A. Szeroki zakres przekrojów przewodów (od 0,14 mm² do 4 mm²) umożliwia adaptację do różnych instalacji przemysłowych i systemów automatyki. Dzięki solidnej konstrukcji mechanicznej złącze wytrzymuje aż minimum 500 cykli wtykowych, co potwierdza jego odporność na intensywną eksploatację.
Złącze przemysłowe – materiały i odporność na warunki środowiskowe
Zastosowanie wysokiej jakości materiałów, takich jak mosiądz (styki, powłoka posrebrzana) oraz PA GF (obudowa), gwarantuje długotrwałą eksploatację oraz odporność na czynniki chemiczne i mechaniczne. Klasa niepalności UL94 V-0 zapewnia dodatkowe bezpieczeństwo podczas pracy w środowiskach zagrożonych iskrzeniem. Produkt zachowuje swoje właściwości w szerokim zakresie temperatury roboczej od -40°C do +125°C, co pozwala na stosowanie go nawet w ekstremalnych warunkach przemysłowych.
Zastosowanie złącza B24 męskiego 24-biegunowego
- Automatyka przemysłowa – instalacje sterownicze, szafy rozdzielcze, linie produkcyjne
- Maszyny i urządzenia – integracja systemów zasilania i sygnałowych w maszynach CNC oraz innych urządzeniach przemysłowych
- Technika energetyczna – rozdzielnie niskiego i średniego napięcia
- Systemy transmisji danych i zasilania – miejsca wymagające jednoczesnego połączenia wielu obwodów elektrycznych
Prosty montaż zaciskowy pozwala na szybkie i efektywne podłączanie przewodów, minimalizując czas instalacji i serwisu. Konstrukcja zgodna z normami IEC i EN podnosi uniwersalność oraz standard bezpieczeństwa.

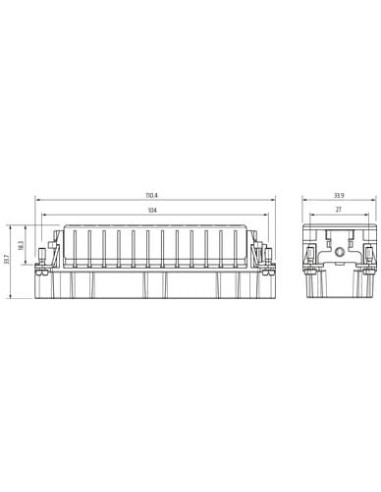

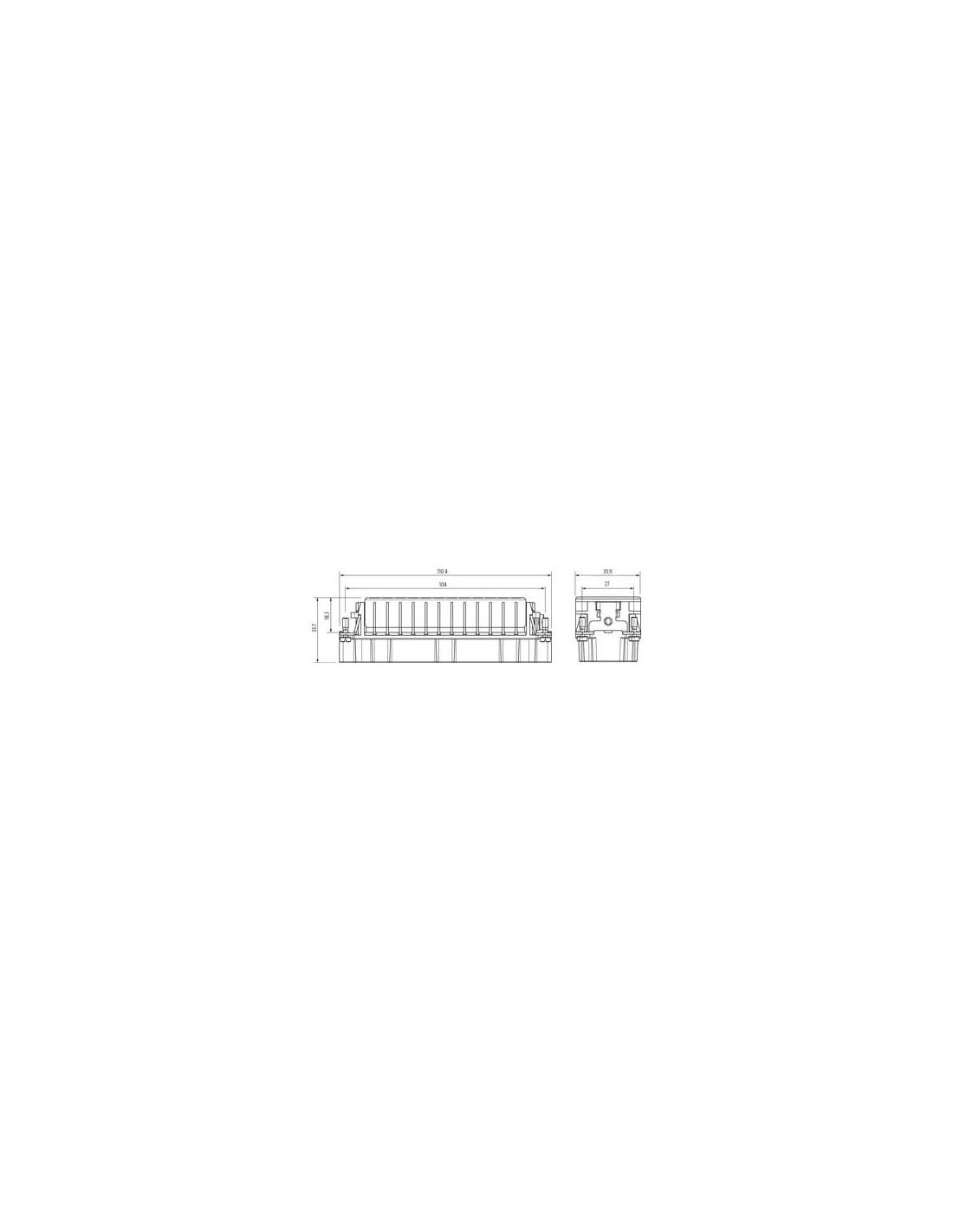

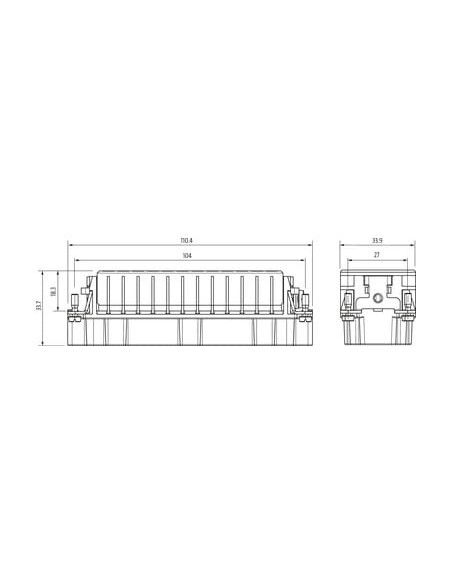

Wymiary i budowa – idealne dopasowanie do rozwiązań przemysłowych
Kompaktowe wymiary (110,4 x 33,9 x 33,7 mm) umożliwiają łatwą integrację z istniejącymi systemami obudów i paneli sterowniczych. Szeroka możliwość adaptacji oraz odporność na uszkodzenia mechaniczne czynią produkt idealnym wyborem do wymagających aplikacji przemysłowych.
