Żeński
2-piny
koncentryczne
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Instalowanie | Podłączanie
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięcia (EN 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |
| Wysokość | 43,8 mm |
| Szerokość | 29,2 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

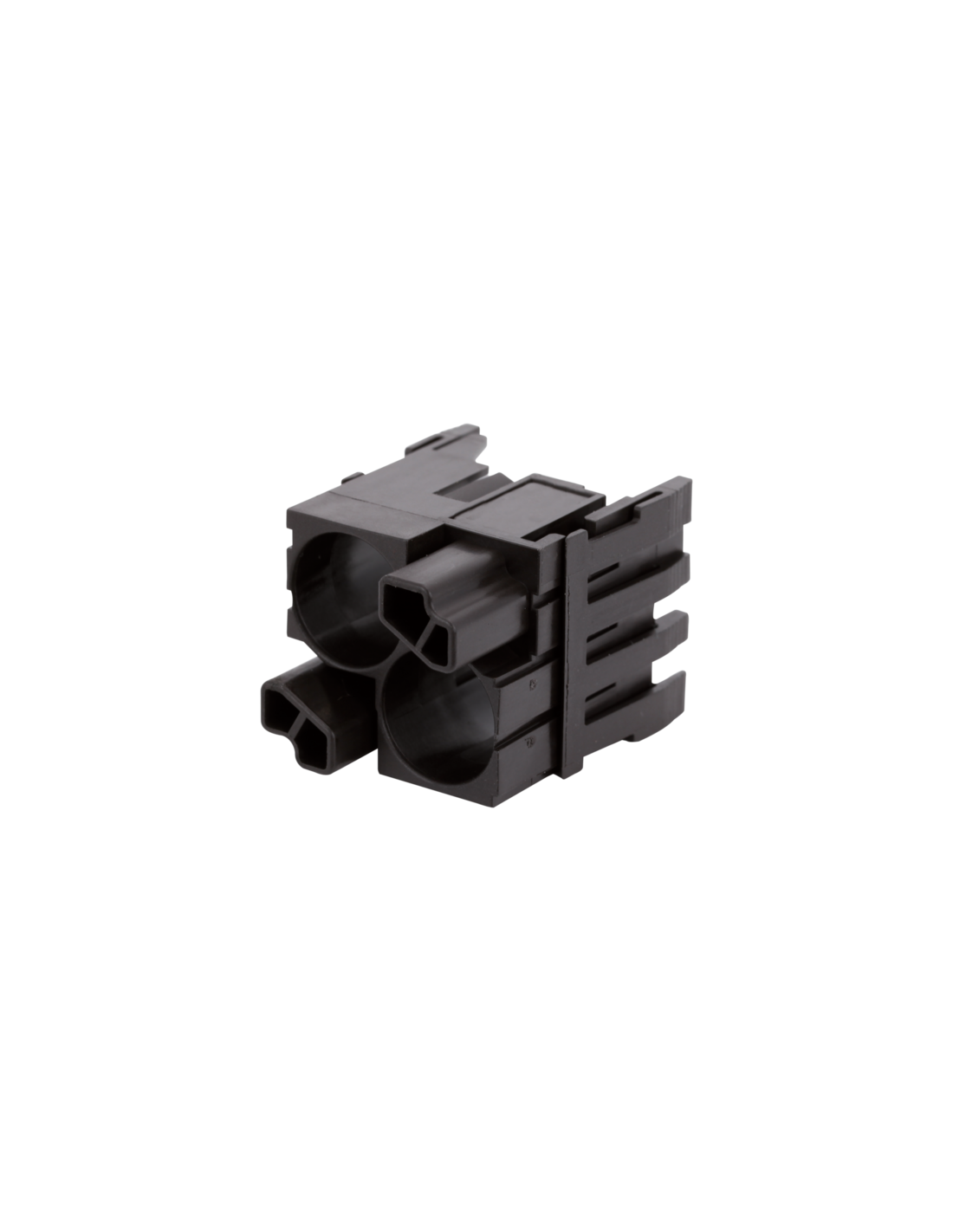

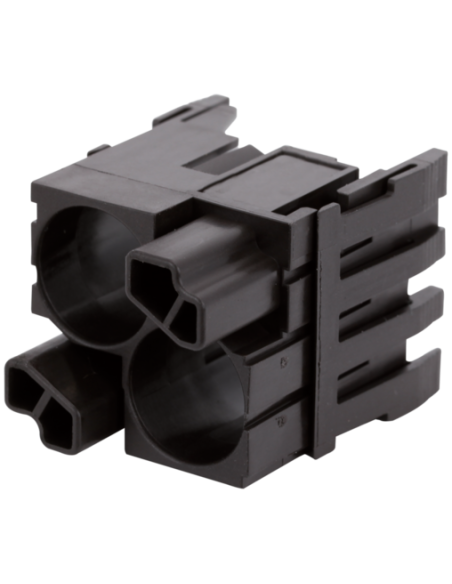

Moduł żeński ekranowany 2-biegunowy 70MH-MAE2C-0020101 – uniwersalne złącze przemysłowe
Moduł żeński ekranowany 2-biegunowy 70MH-MAE2C-0020101 to wysokiej klasy komponent przeznaczony do zastosowań przemysłowych, w których wymagana jest trwałość, niezawodność oraz odporność na niekorzystne warunki środowiskowe. Oferuje bezpieczne połączenie elektryczne, sprawdzając się w instalacjach wymagających ochrony przed zakłóceniami elektromagnetycznymi oraz precyzyjnego podłączenia zasilania lub sygnałów sterujących.
Zalety i właściwości modułu żeńskiego 70MH-MAE2C-0020101
- Ekranowanie – konstrukcja minimalizuje wpływ zakłóceń elektromagnetycznych na przesyłane sygnały, co jest kluczowe dla aplikacji automatyki przemysłowej, maszyn oraz urządzeń pomiarowych.
- Wysoka trwałość – przewidziany do minimum 500 cykli wtykowych, co gwarantuje długi okres bezawaryjnej eksploatacji nawet przy częstym łączeniu i rozłączaniu.
- Odporność temperaturowa – zakres pracy od -40°C do 125°C pozwala na montaż w urządzeniach pracujących zarówno w bardzo niskich, jak i podwyższonych temperaturach.

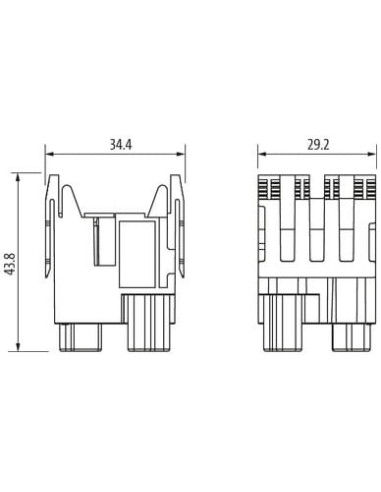

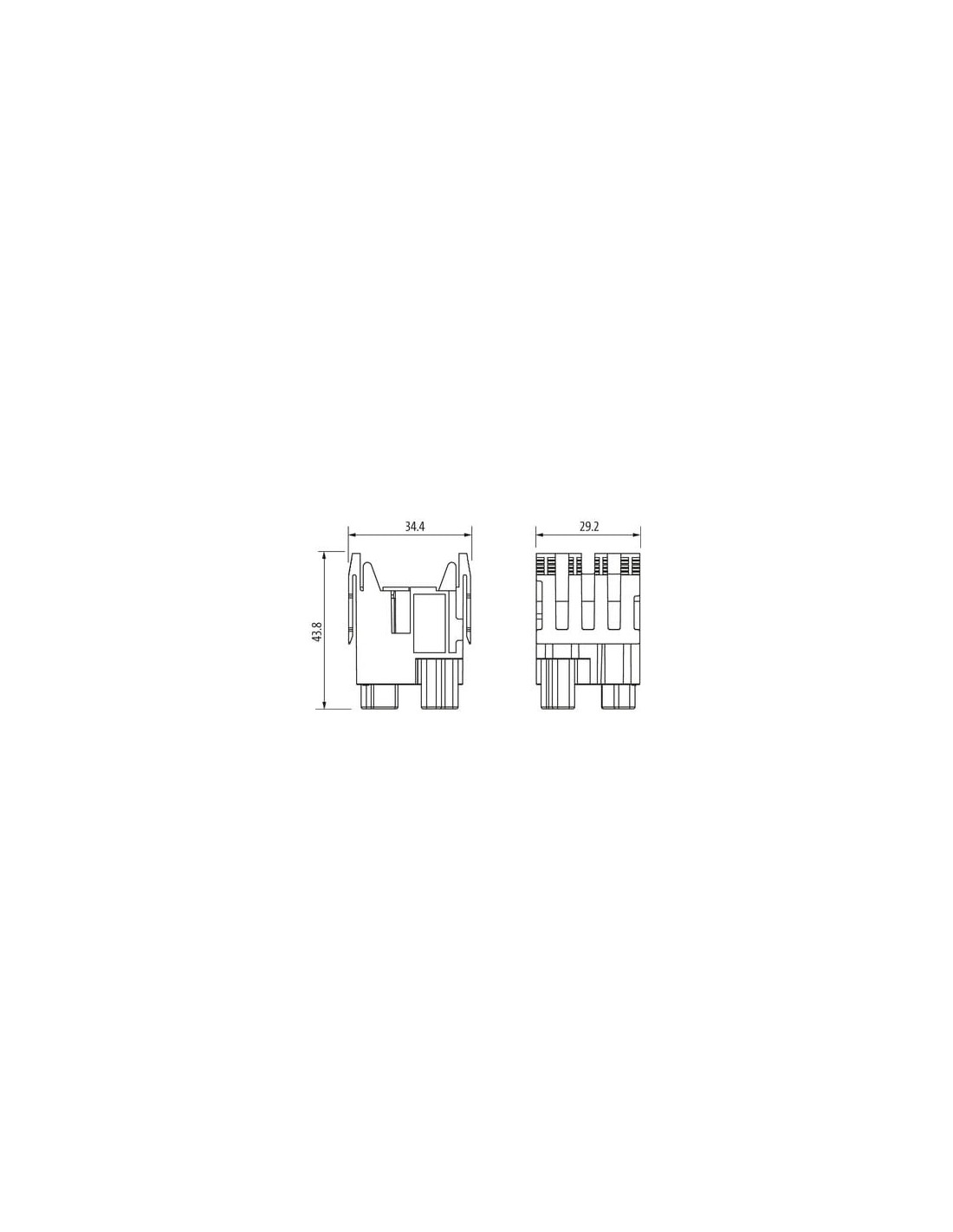

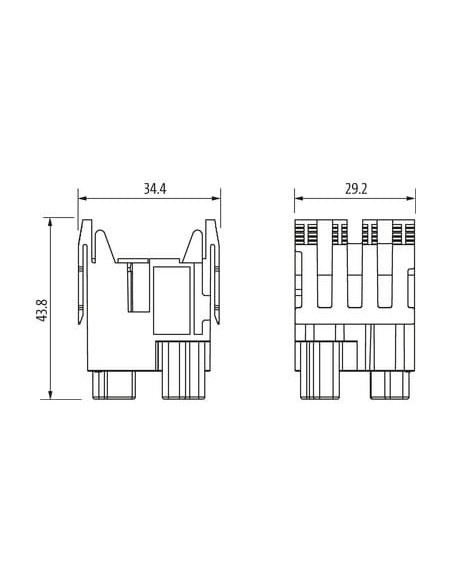

- Kompaktowa forma – niewielkie wymiary (43,8 x 34,4 x 29,2 mm) umożliwiają instalację w miejscach o ograniczonej przestrzeni montażowej.
- Bezpieczeństwo użytkowania – wysoki stopień zanieczyszczenia (3) oraz kategoria przepięciowa I zgodnie z EN 60664-1 zapewniają podwyższony poziom ochrony instalacji.
- Wytrzymałość mechaniczna – wykonanie z tworzywa PA o klasie palności UL94 V-0 zwiększa odporność ogniową i mechaniczną komponentu.
Zastosowania modułu ekranowanego 2-biegunowego
Moduł żeński ekranowany 2-biegunowy 70MH-MAE2C-0020101 jest dedykowany do szerokiej gamy aplikacji w automatyce przemysłowej, takich jak:
- Budowa maszyn produkcyjnych i linii montażowych
- Systemy sterowania i bezpieczeństwa
- Układy zasilania i dystrybucji energii
- Wyposażenie szaf sterowniczych
- Instalacje sygnałowe i sterownicze wymagające wysokiej odporności na zakłócenia
Dzięki uniwersalnej konstrukcji oraz dużej odporności na czynniki zewnętrzne, złącze to jest odpowiednie do implementacji zarówno w przemyśle ciężkim, jak i lekkim. Stanowi optymalne rozwiązanie dla instalacji z wysokimi wymaganiami dotyczącymi niezawodności i trwałości połączeń elektrycznych.
Budowa i montaż – dane użytkowe
Moduł ekranowany wyposażony jest w 2 piny, które zapewniają stabilność połączenia oraz prostotę montażu. Dzięki przemyślanej konstrukcji istnieje możliwość łatwej integracji z innymi komponentami Murrelektronik, co umożliwia tworzenie elastycznych systemów podłączeniowych dopasowanych do różnych potrzeb aplikacyjnych. Wytrzymałość na uszkodzenia mechaniczne oraz wygodne rozmieszczenie styków ułatwiają obsługę i konserwację instalacji.
