B6
Żeński
6-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 6 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 35 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |

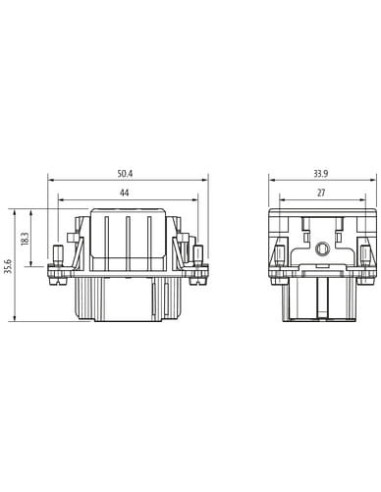

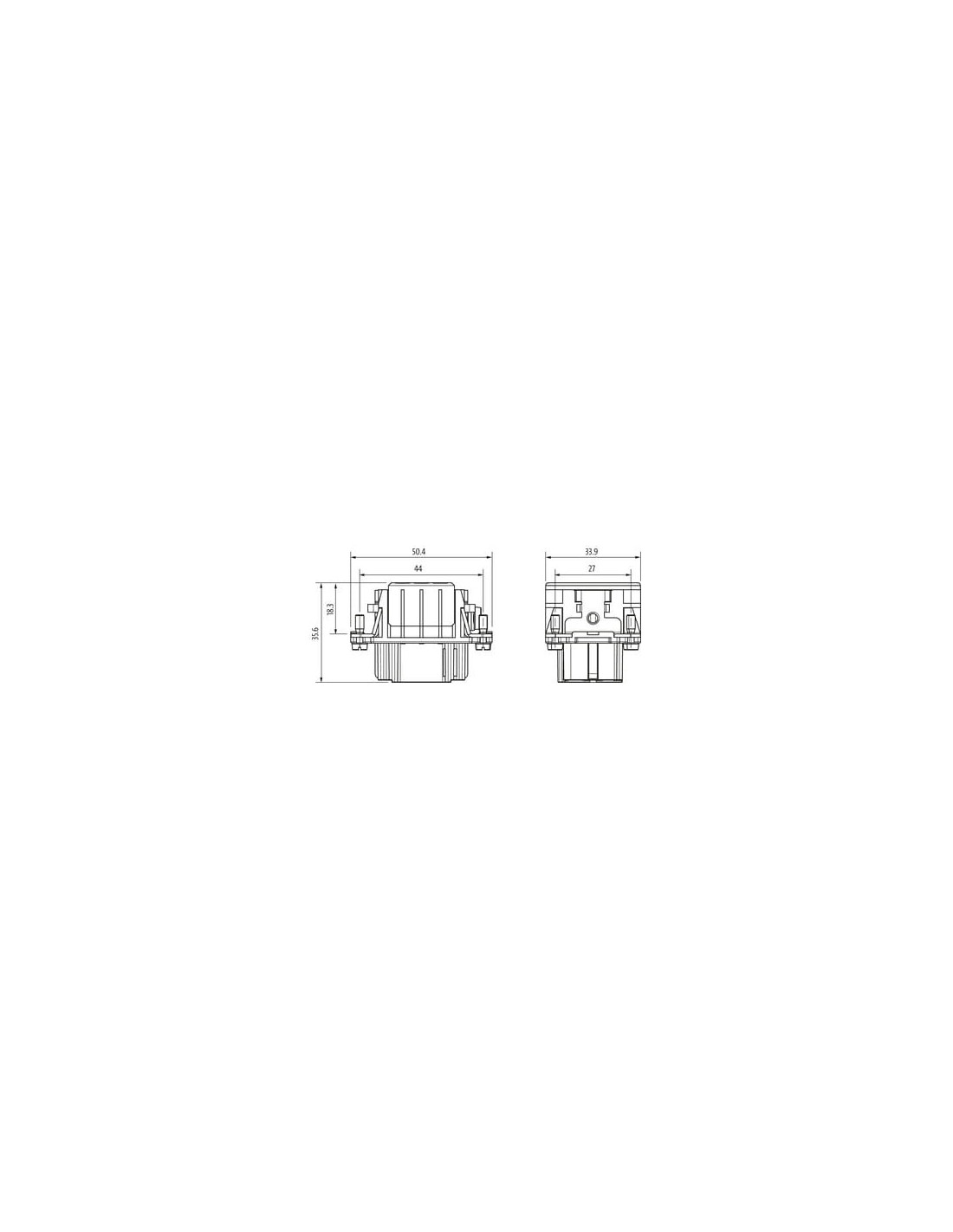

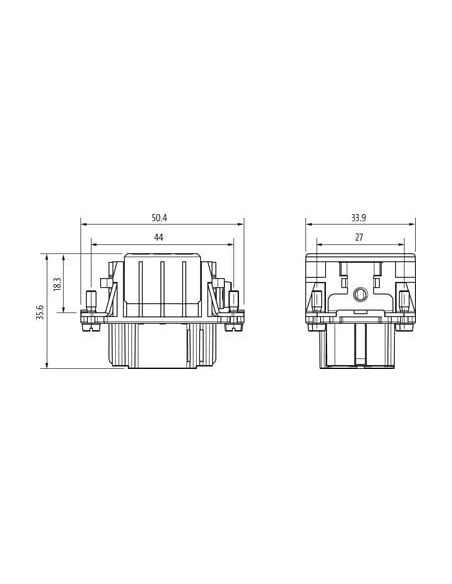

Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 35,6 mm |
| Szerokość | 33,9 mm |
| Głębokość | 50,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

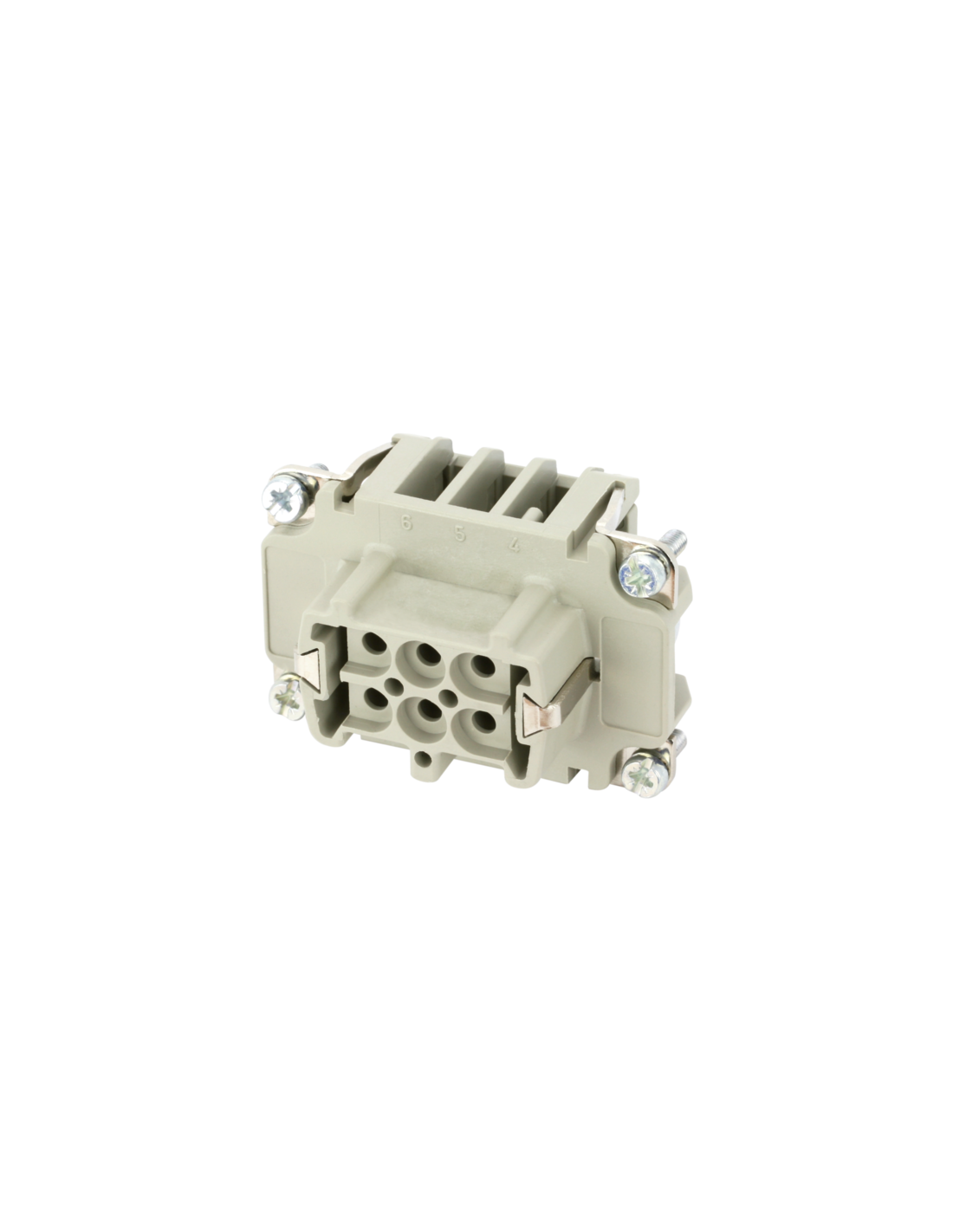

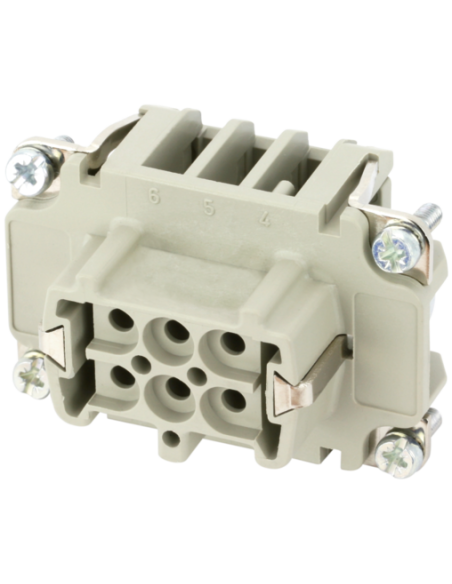

Wkładka żeńska Modlink Heavy B6 6-polowa – niezawodne połączenie dla przemysłu
Wkładka do publikacji Modlink Heavy B6 żeńska 6-polowa o kodzie 70MH-EB006-DC03020 to wysokiej klasy komponent przeznaczony do realizacji trwałych i bezpiecznych połączeń elektrycznych w wymagających warunkach przemysłowych. Produkt został zaprojektowany z myślą o zastosowaniach, w których kluczowe znaczenie mają niezawodność, odporność na trudne warunki oraz długowieczność połączenia.
Zastosowania wkładki Modlink Heavy B6
Wkładka 6-polowa B6 znajduje szerokie zastosowanie w:
- budowie maszyn i urządzeń przemysłowych
- automatyce przemysłowej
- systemach robotyki
- instalacjach zasilania i sterowania
- transportowaniu i rozdziale energii elektrycznej
- szafach sterowniczych
Dzięki kompaktowym wymiarom oraz wysokiej odporności mechanicznej, wkładka jest optymalna zarówno do nowych instalacji, jak i modernizacji istniejących systemów.
Najważniejsze zalety i cechy produktu
- Bezpieczeństwo użytkowania – gwarantowane przez wysoką odporność na przepięcia, prąd roboczy do 16 A oraz napięcie do 500 V.
- Szybki montaż i niezawodność – zacisk umożliwiający łatwą instalację przewodów o przekroju od 0,14 do 4 mm².
- Trwałość mechaniczna – wkładka wytrzymuje minimum 500 cykli wtykowych oraz siłę trzymania do 150 N.
- Odporność na czynniki zewnętrzne – zakres temperatury roboczej od -40°C do 125°C oraz klasa palności UL94 V-0.
- Stabilność połączenia – mosiężne styki posrebrzane zapewniające niski opór kontaktowy i doskonałą przewodność.
- Wysoka odporność elektryczna – izolacja kategorii IIIb, odporność na przepięcia do 6 kV oraz wysoka rezystancja.
Budowa i materiały
Wkładka B6 posiada 6 torów prądowych oraz tor PE, co gwarantuje możliwość przesyłu zarówno sygnałów, jak i zasilania jednocześnie. Zastosowanie odpornych na uszkodzenia materiałów – mosiądzu w stykach oraz PA GF (poliamid wzmacniany włóknem szklanym) w części izolacyjnej – zwiększa trwałość produktu nawet przy intensywnej eksploatacji.
Dlaczego warto postawić na 6-polową wkładkę Modlink Heavy?
Modlink Heavy B6 6-polowa to optymalny wybór dla wymagających aplikacji przemysłowych, w których kluczowa jest pewność połączenia, odporność oraz wieloletnia niezawodność. Sprawdzi się wszędzie tam, gdzie bezpieczeństwo instalacji i jej długowieczność są priorytetem, szczególnie w środowiskach narażonych na zanieczyszczenie czy częste cykle montażu.
