Dostępny
Seria E
B6
Żeński
6-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 6 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 35,6 mm |
| Szerokość | 33,9 mm |
| Głębokość | 50,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

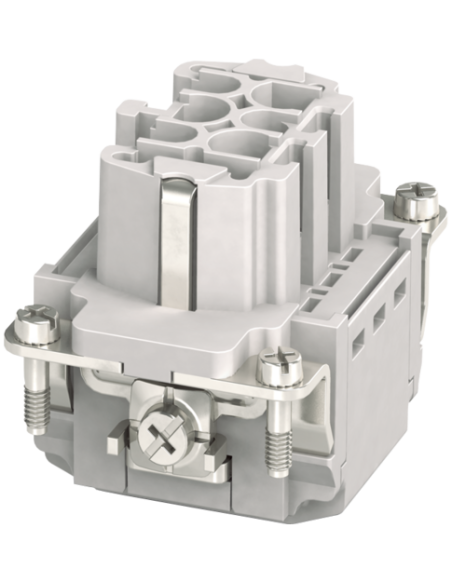

Wkładka Modlink Heavy B6 żeńska, 6-polowa, Push-in – wysoka jakość połączeń przemysłowych
Wkładka Modlink Heavy B6 żeńska, 6-polowa, Push-in (kod produktu: 70MH-EB006-DP03020) to element zaprojektowany do zastosowań przemysłowych w wymagających warunkach pracy. Stanowi niezawodne rozwiązanie do łączenia obwodów elektrycznych, które muszą spełniać wysokie wymagania dotyczące bezpieczeństwa i trwałości.
Zastosowanie wkładki Modlink Heavy B6 w przemyśle
Złącze przemysłowe żeńskie Modlink Heavy B6 przeznaczone jest do instalacji w szafach sterowniczych, liniach produkcyjnych, maszynach i innych aplikacjach automatyki przemysłowej, gdzie niezbędne są solidne i szybkie połączenia elektryczne. Dzięki swojej konstrukcji wkładka doskonale sprawdza się w środowiskach narażonych na wibracje, wilgoć i zanieczyszczenia.
- Automatyka przemysłowa – łączenie urządzeń wykonawczych i sterowniczych, modułów kontrolnych oraz czujników.
- Maszyny produkcyjne – szybkie przezbrojenia, modułowa budowa rozdzielnic maszynowych.
- Energetyka – bezpieczne transmisje napięć i prądów, nawet w trudnych warunkach otoczenia.
- Infrastruktura techniczna – systemy dystrybucji zasilania i sygnałów w halach produkcyjnych oraz budynkach komercyjnych.
Kluczowe zalety i cechy wkładki Modlink Heavy B6
- Niezawodność – wytrzymałość mechaniczna oraz elektryczna, nawet w warunkach intensywnej eksploatacji, dzięki przemyślanej konstrukcji i wysokiej jakości materiałom.
- Bezpieczeństwo – wkładka spełnia najwyższe standardy bezpieczeństwa, posiada stopień ochrony przed zanieczyszczeniem 3 oraz kategorię przepięciową III (EN 60950-1).
- Wysoka wytrzymałość elektryczna – przeznaczona do pracy przy napięciu do 500 V oraz prądzie 16 A na pin.
- Uniwersalność montażu – zastosowanie zacisku sprężynowego typu Push-in pozwala na szybkie i pewne podłączanie przewodów oraz skraca czas montażu.
- Szeroki zakres temperatur pracy – zachowuje pełną sprawność w zakresie od -40°C do 125°C, co pozwala na instalacje w niemal każdym środowisku przemysłowym.
Konstrukcja i możliwości techniczne
Wkładka 6-polowa + PE w rozmiarze B6 wykonana jest z trwałych materiałów, takich jak mosiądz (styki) oraz PC (obudowa mocowania styków), które gwarantują odporność na korozję oraz skuteczne przewodnictwo. Powłoka styków jest posrebrzana, co dodatkowo podnosi parametry pracy oraz zwiększa żywotność złącza.

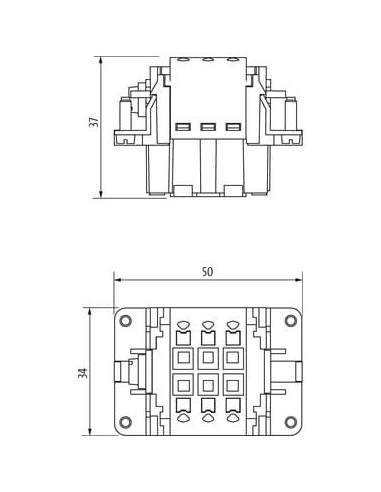

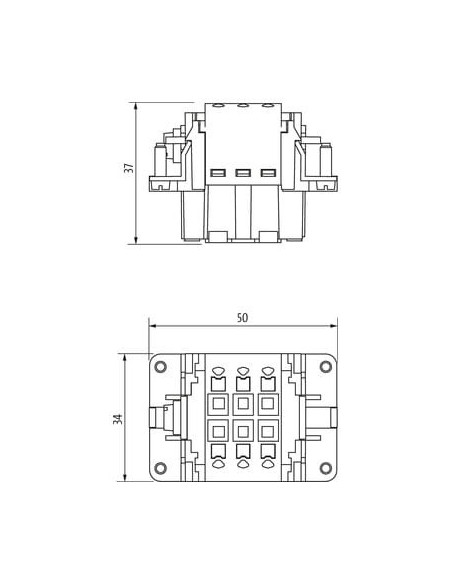

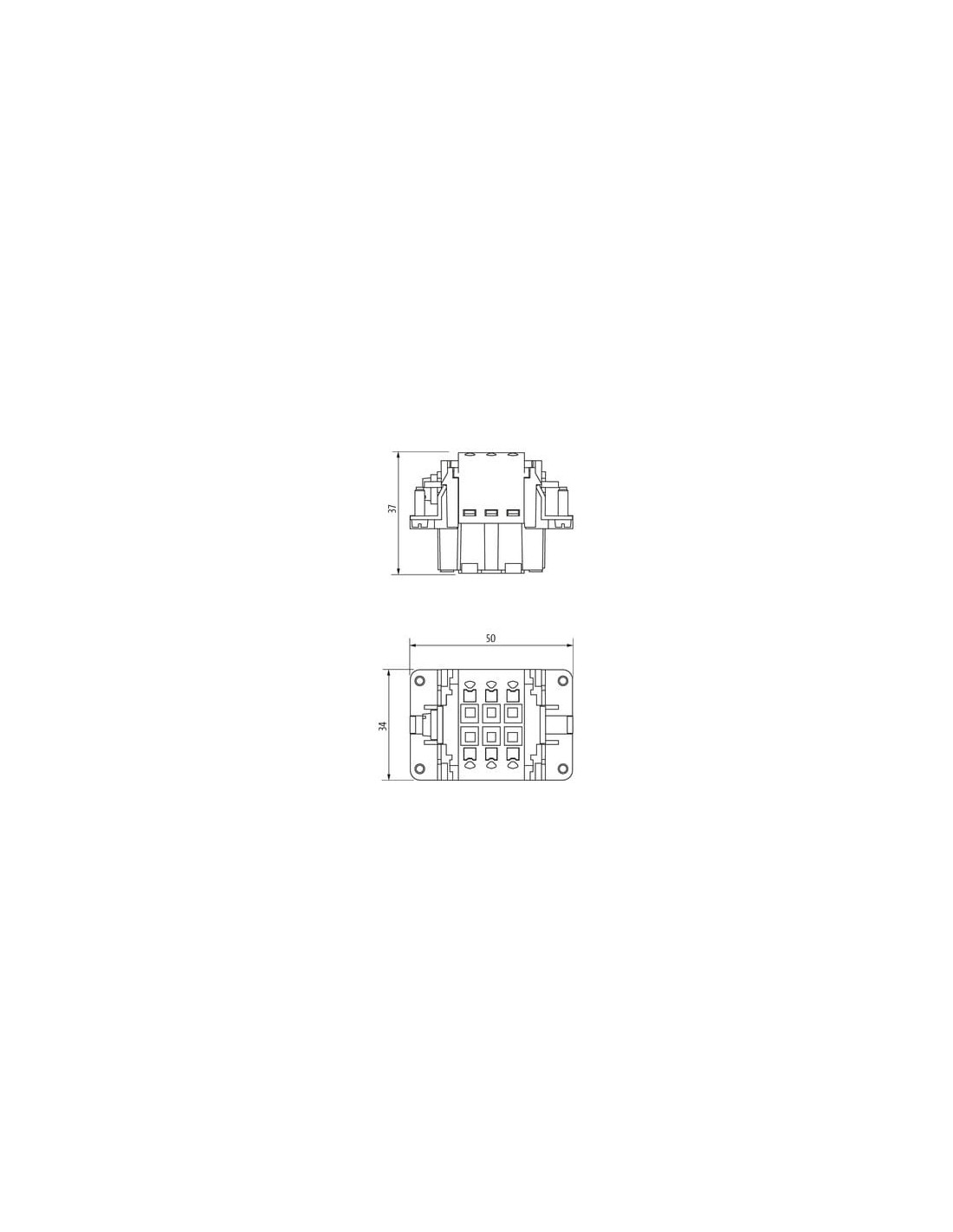

Kompaktowy rozmiar (wysokość 35,6 mm, szerokość 33,9 mm, głębokość 50,4 mm) ułatwia integrację w ograniczonych przestrzeniach instalacyjnych, a konstrukcja jest przystosowana do minimum 500 cykli wtykowych, co potwierdza długą żywotność przy wielokrotnym użytkowaniu.
Elastyczność zastosowania – szybka i łatwa instalacja
- Zakres przekroju przewodów: 0,14 – 2,5 mm² (AWG 26–14)
- Szybki montaż dzięki technologii push-in oraz minimalnej długości odizolowania przewodów wynoszącej 8–10 mm
- Spełnia wymagania klasy niepalności UL94 V-0
Wkładka Modlink Heavy B6 żeńska, 6-polowa to niezawodny element dla profesjonalnych instalacji przemysłowych, gwarantujący bezpieczeństwo, szybki montaż i trwałość nawet w najbardziej wymagających aplikacjach.
