B10
Obudowa montowana na powierzchni (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | dwuustronny |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

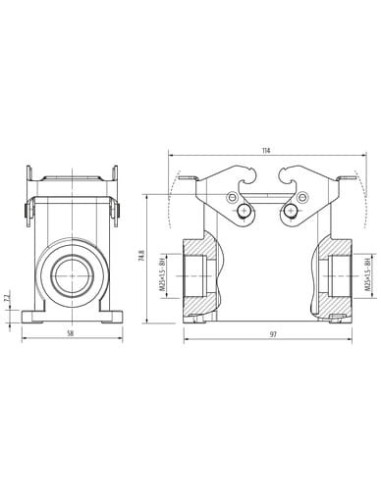

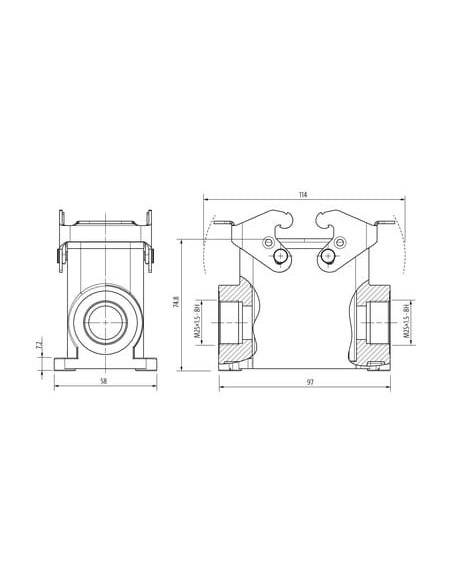

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 74,8 mm |
| Szerokość | 58 mm |
| Głębokość | 97 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

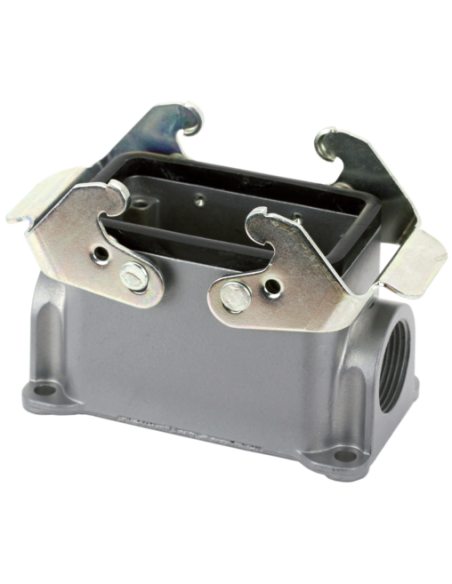

Budowa instalacji Modlink Heavy B10 – Obudowa montowana na powierzchni, wysoki profil, IP65, M25
Modlink Heavy B10 to wysokiej klasy obudowa montowana na powierzchni, przeznaczona do wymagających zastosowań przemysłowych. Produkt charakteryzuje się wysokim profilem i solidną konstrukcją, co sprawia, że idealnie sprawdza się w miejscach narażonych na intensywne użytkowanie oraz trudne warunki środowiskowe.
Najważniejsze zalety obudowy Modlink Heavy B10
- Wysoka odporność na warunki zewnętrzne – stopień ochrony IP65 zapewnia pełną szczelność przed kurzem i strumieniami wody z dowolnego kierunku.
- Wytrzymałość mechaniczna – wykonanie z aluminiowego odlewu ciśnieniowego oraz stalowa blokada chronią element przed uszkodzeniami.
- Podwójna dźwignia blokująca – umożliwia szybkie i bezpieczne zamykanie oraz otwieranie obudowy, zwiększając komfort pracy.
- Dwuustronne odejście kablowe – pozwala na wygodne prowadzenie kabli zarówno z jednej, jak i z drugiej strony obudowy.
- Gwint montażowy M25 – zapewnia kompatybilność z szeroką gamą przepustów i złącz.
- Powłoka malowana proszkowo – dodatkowo chroni przed korozją.
- Uszczelka z NBR – zapewnia wysoką szczelność oraz odporność na różne czynniki chemiczne.
Zastosowanie obudowy Modlink Heavy B10 w przemyśle
Obudowa Modlink Heavy B10 jest powszechnie stosowana w systemach okablowania i połączeń przemysłowych, szczególnie w branżach takich jak automatyka, produkcja maszyn, infrastruktura przemysłowa, energetyka oraz wszędzie tam, gdzie wymagane jest bezpieczne i trwałe rozwiązanie połączeniowe. Dzięki odporności na temperatury od -40°C do +100°C oraz wysokiemu stopniowi ochrony IP65, produkt gwarantuje niezawodność nawet w skrajnych warunkach środowiskowych.
Typowe zastosowania i możliwości wykorzystania
- Szafy sterownicze i rozdzielcze
- Maszyny przemysłowe
- Systemy transportu i automatyzacji
- Instalacje energetyczne
- Aplikacje wymagające łatwego serwisu oraz częstego podłączania i odłączania
Solidność wykonania, funkcjonalność oraz wysoka odporność na czynniki zewnętrzne czynią obudowę Modlink Heavy B10 niezawodnym rozwiązaniem tam, gdzie liczy się bezpieczeństwo i trwałość połączeń elektrycznych.
