Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 400 V |
| Napięcie robocze DC | 400 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 8 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 130 N |
| Siła trzymania modułów min. | 300 N |
| Siła ciągnięcia maks. | 220 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 45,5 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

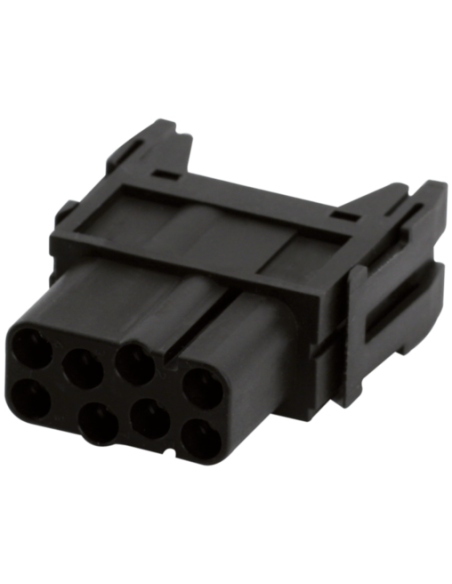

Wkładka Modlink Heavy Modular, żeńska, 8-polowa – złącze przemysłowe 400V 16A
Wkładka Modlink Heavy Modular, żeńska 8-polowa o kodzie 70MH-MAC1C-0080402 to komponent przeznaczony do zastosowań w wymagających instalacjach przemysłowych. Dzięki zwartej konstrukcji oraz wysokim parametrom elektrycznym, umożliwia bezpieczne i niezawodne połączenia przewodów w rozdzielniach, szafach sterowniczych i innych systemach automatyki przemysłowej.
Zastosowania złącza 8-polowego
Złącze 8-pinowe znajduje zastosowanie w systemach automatyki, maszynach przemysłowych, panelach sterowniczych oraz w instalacjach wymagających trwałych i stabilnych połączeń elektrycznych. Konstrukcja umożliwia łatwy i szybki montaż, a szeroki zakres temperatur roboczych (-40°C do +125°C) pozwala na eksploatację nawet w trudnych warunkach środowiskowych.
Najważniejsze cechy i korzyści wkładki Modlink Heavy Modular
- Bezpieczeństwo eksploatacji – wysoka odporność na przepięcia (do 6 kV) oraz stopień zanieczyszczenia 3 gwarantują niezawodność w środowiskach przemysłowych.
- Szerokie możliwości przyłączeniowe – obsługa przewodów o przekroju od 0,5 mm² do 4 mm², kompatybilność z AWG 20-11.
- Wysoka trwałość mechaniczna – odporność na wielokrotne cykle podłączania i odłączania (minimum 500), siła trzymania styków powyżej 130 N zapewnia stabilność połączenia.
- Materiał klasy przemysłowej – zastosowanie wysokiej jakości tworzywa PA oraz styków z mosiądzu, powleczonych srebrem i złotem, zapewnia długą żywotność i odporność na korozję.
- Bardzo dobre parametry użytkowe – obsługa napięcia do 400 V AC/DC i prądu do 16 A spełnia wymogi wielu instalacji zasilających.
Konstrukcja i montaż wkładki 8-polowej Modlink Heavy Modular

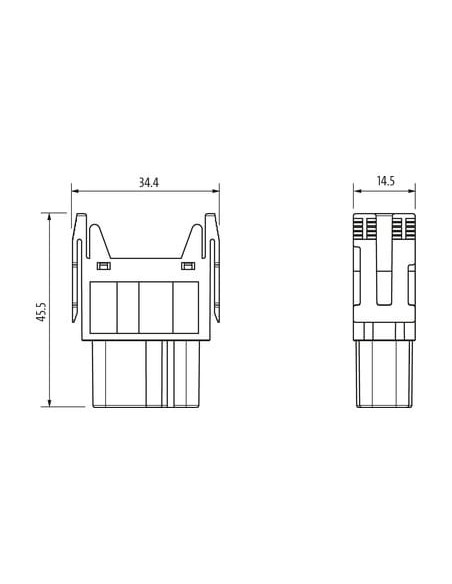

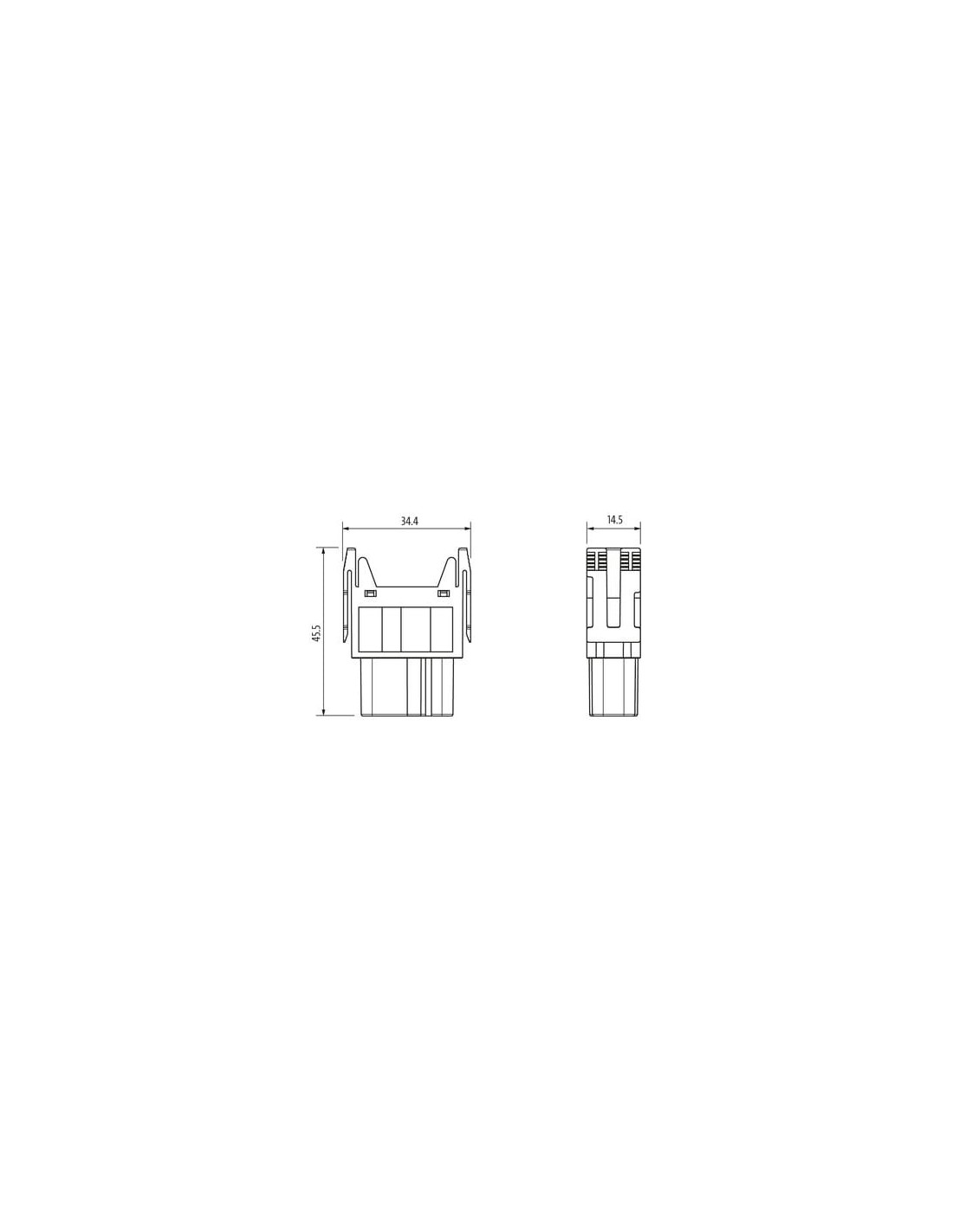

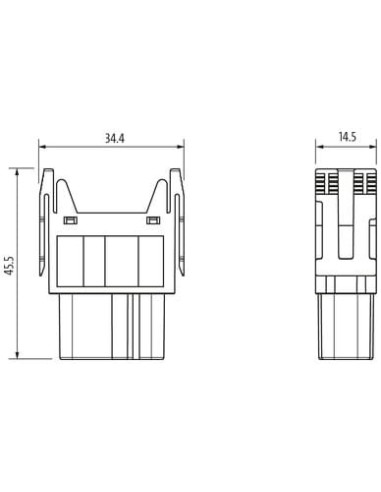

Kompaktowe wymiary (wysokość 45,5 mm, szerokość 14,5 mm, głębokość 34,4 mm) sprzyjają instalacji w ograniczonych przestrzeniach. Wkładka żeńska 8-polowa została wyposażona w wygodny zacisk śrubowy, który zapewnia pewne i stabilne podłączenie przewodów. Odporność mechaniczna, potwierdzona wysokimi wartościami sił trzymania i ciągnięcia, gwarantuje niezawodność nawet przy intensywnym użytkowaniu.
Typowe zastosowania Modlink Heavy Modular 8P 400V 16A
- Systemy maszyn i urządzeń przemysłowych
- Automatyka i robotyka przemysłowa
- Instalacje energetyczne i rozdzielcze
- Panele sterownicze i rozdzielnie elektryczne
- Transport i technologie magazynowe
Wkładka Modlink Heavy Modular, żeńska, 8-polowa 400V 16A to niezawodne rozwiązanie dla wymagających instalacji przemysłowych, gwarantujące prosty montaż oraz długotrwałą eksploatację.
