Dostępny
Męski
2-piny
Połączenie śrubowe osiowe
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Połączenie śrubowe dla przewodów elastycznych
Potrzebny zacisk 70MH-ZZ100-0000000 (2×)
(2.5...4 mm²); 8 mm (4 mm²); (10 mm²)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 1000 V |
| Napięcie robocze DC | 1000 V |
| Prąd roboczy | 40 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 2,5 mm² |
| Przekrój przyłącza maks. | 10 mm² |
| Numer AWG min. | 13 |
| Numer AWG maks. | 7 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 5 mm |
| Długość odizolowania maks. | 11 mm |
| Średnica izolacji żył zmienna maks. | max. 4 mm (2.5...4 mm²); max. 6 mm (6 mm²); max. 10.5 mm (8 mm²) |
| Connection information | Połączenie śrubowe osiowe |
| Moment obrotowy | (2.5...4 mm²); 2 Nm (6...10 mm²) |
| Moment obrotowy | 1,5 Nm |
| Gender | male |
| Rozwartość klucza | SW2 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 39,4 mm |
| Szerokość | 28,8 mm |
| Głębokość | 13,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

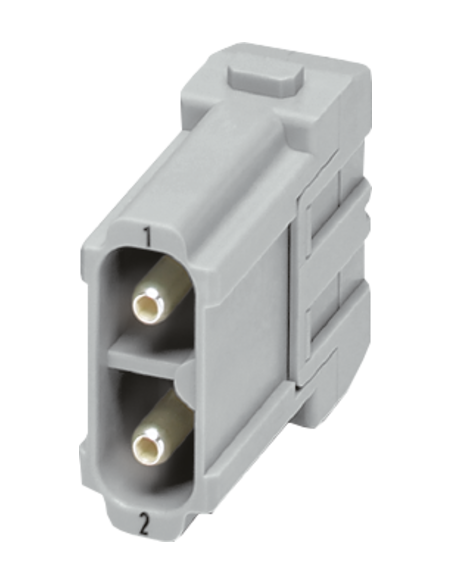

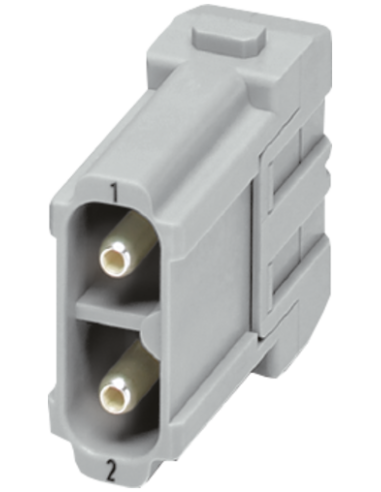

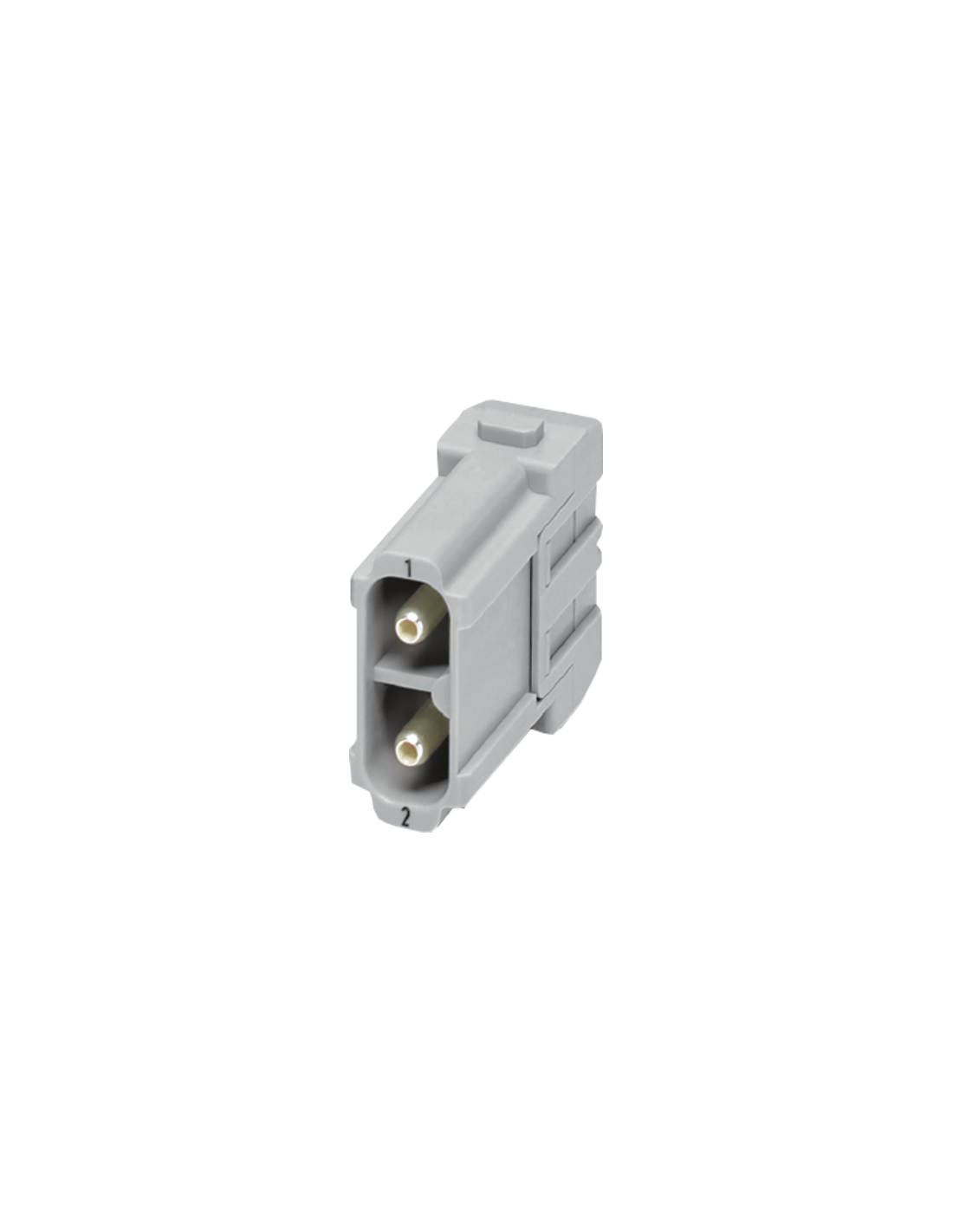

Wkład Modlink Heavy Modular 2-polowy męski – złącze do wymagających zastosowań przemysłowych
Wkład Modlink Heavy Modular, męski, 2-polowy (kod: 70MH-MAB1A-0020703) to wysokiej jakości element złączny dedykowany profesjonalnym instalacjom elektrycznym oraz automatyce przemysłowej. Rozwiązanie to przeznaczone jest do integracji w systemach wymagających niezawodności i wytrzymałości na ekstremalne warunki środowiskowe. Kompatybilność z modułowym systemem Modlink Heavy umożliwia tworzenie elastycznych, rozbudowanych konfiguracji wielopunktowych.
Zastosowanie męskiego wkładu Modlink Heavy Modular 2-polowego
Wkład 2-polowy Modlink Heavy doskonale sprawdzi się w aplikacjach wymagających przesyłania dużych prądów i napięć – zarówno w przemyśle ciężkim, jak i w nowoczesnych instalacjach rozdzielczych, liniach produkcyjnych czy automatyce budynkowej. Wytrzymała konstrukcja oraz szeroki zakres obsługiwanych przekrojów przewodów czynią ten komponent idealnym rozwiązaniem do:
- Złączy maszyn i urządzeń przemysłowych
- Modułowych systemów automatyki
- Rozdzielnic elektrycznych
- Połączeń urządzeń sterujących i zasilających
Zalety i charakterystyczne cechy techniczne 2-polowego wkładu 70MH-MAB1A-0020703
- Wysoka obciążalność prądowa – do 40 A – umożliwia bezpieczne przesyłanie dużych mocy.
- Napięcie robocze do 1000 V AC/DC – zapewnia elastyczność zastosowania zarówno w instalacjach prądu stałego, jak i zmiennego.
- Szeroki zakres przekrojów przewodów – obsługuje przewody o przekroju od 2,5 do 10 mm².
- Solidne połączenie śrubowe osiowe – gwarantuje pewny kontakt oraz odporność na drgania i wibracje.
- Odporność na trudne warunki otoczenia – praca w temperaturach od -40°C do +125°C oraz wysoki stopień zanieczyszczenia (3).
- Wysokie standardy ochrony przepięciowej – kategoria przepięcia III, wytrzymałość impulsowa do 8 kV.
- Trwałość styków – min. 500 cykli wtykowych oraz powłoka posrebrzana zwiększająca przewodność i żywotność złącza.
- Odporność na ogień (UL94 V-0) – zapewnia bezpieczeństwo użytkowania także w wymagających środowiskach.
- Kompaktowa, modułowa budowa – ułatwia integrację z obudowami i ramkami systemu Modlink Heavy.
Budowa i kompatybilność wkładu Modlink Heavy Modular

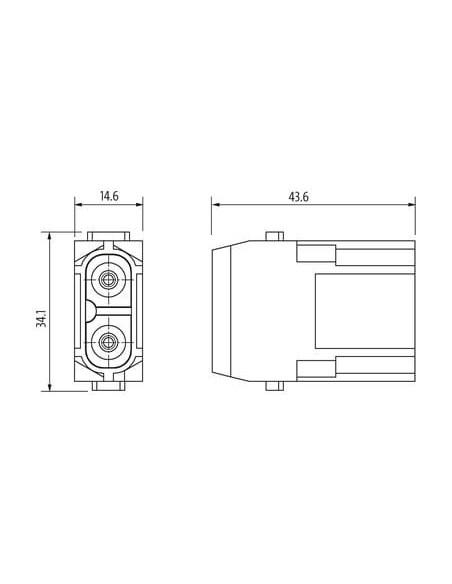

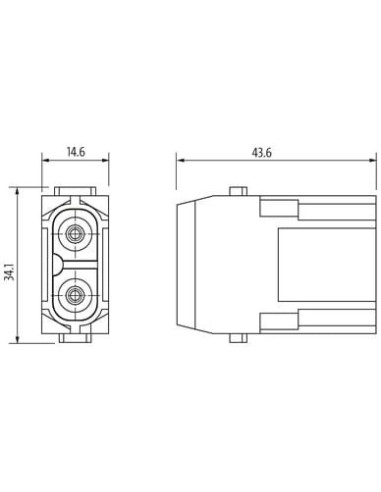

Konstrukcja modułowa pozwala na szybkie i bezproblemowe instalowanie oraz ewentualną wymianę komponentu w ramkach systemowych. Przemyślane wymiary (wysokość 39,4 mm, szerokość 28,8 mm, głębokość 13,6 mm) umożliwiają łatwe dopasowanie do różnorodnych obudów. Złącze dedykowane jest do przewodów elastycznych, przy czym zaleca się stosowanie wyznaczonego zacisku 70MH-ZZ100-0000000 dla uzyskania optymalnych parametrów połączenia.
Typowe obszary zastosowania złącza Modlink Heavy Modular – wysoka niezawodność, bezpieczeństwo i uniwersalność
Złącza z serii Modlink Heavy Modular wykorzystywane są wszędzie tam, gdzie istotne są:
- Bezawaryjna transmisja dużych prądów
- Wysoka odporność na czynniki mechaniczne i atmosferyczne
- Elastyczność rozbudowy systemów
- Łatwość instalacji oraz serwisowania
Dzięki swojej konstrukcji 2-polowy męski wkład Modlink Heavy znajduje zastosowanie w systemach automatyki fabrycznej, rozdzielnicach mocy, maszynach przemysłowych oraz wszędzie tam, gdzie liczy się jakość i niezawodność połączenia elektrycznego.
