Koszyk
Dostępny
B6
Obudowa (niska)
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M20 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 53,6 mm |
| Szerokość | 54 mm |
| Głębokość | 84 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

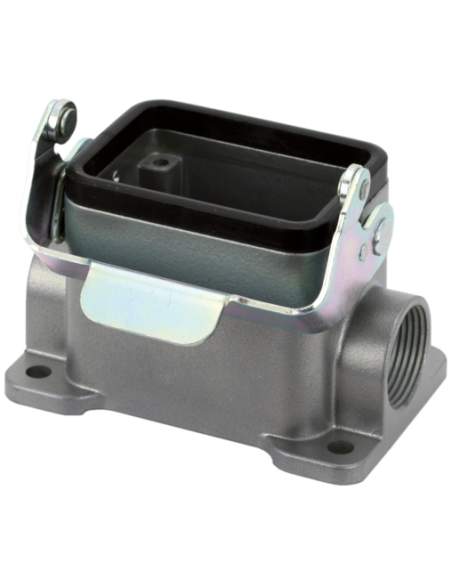

Obudowa Modlink Heavy B6 – niskoprofilowa obudowa przemysłowa IP65
Obudowa Modlink Heavy B6 to solidne i niezawodne rozwiązanie do zastosowań przemysłowych, zaprojektowane z myślą o ochronie i bezpieczeństwie połączeń elektrycznych w trudnych warunkach środowiskowych. Model o niskim profilu charakteryzuje się wytrzymałą konstrukcją oraz podwyższoną szczelnością, spełniającą normę IP65. Dzięki temu doskonale zabezpiecza podzespoły przed wpływem pyłu, wilgoci oraz innych czynników zewnętrznych.
Najważniejsze zalety obudowy Modlink Heavy B6
- Solidna konstrukcja z aluminiowego odlewu ciśnieniowego zapewnia długotrwałą odporność mechaniczną i ochronę przed uszkodzeniami.
- Wysoka szczelność (IP65) gwarantuje niezawodną ochronę przed pyłem i strumieniami wody z dowolnego kierunku.
- Odpowiednia do pracy w szerokim zakresie temperatur: od -40°C do +100°C – przystosowana do wymagań przemysłu.
- Pokrycie malowane proszkowo pozwala na stosowanie obudowy w wilgotnym lub agresywnym środowisku.
- Pojedyncza dźwignia zamykająca ułatwia szybkie i pewne zamykanie oraz otwieranie obudowy.
- Boczne odejście kablowe zwiększa elastyczność konfiguracji połączeń i poprawia ergonomię montażu.
- Montaż na powierzchni umożliwia wygodne i stabilne zamocowanie w wybranym miejscu instalacji.
Typowe zastosowania obudowy Modlink Heavy B6
Obudowy przemysłowe takie jak Modlink Heavy B6 znajdują zastosowanie w wielu branżach, w tym:
- Automatyka przemysłowa – ochrona złączy i połączeń elektrycznych sterowników, maszyn i linii produkcyjnych.
- Energetyka – zabezpieczanie układów zasilających i rozdzielnic przed niekorzystnymi warunkami zewnętrznymi.
- Budowa maszyn – wytrzymała obudowa sprawdza się w środowiskach o dużym zapyleniu i narażeniu na kontakt z wodą.
- Systemy transportowe i magazynowe – zapewnienie trwałego połączenia systemów sterowania i transmisji danych.
- Instalacje elektrotechniczne – wszędzie tam, gdzie wymagane są wysokie standardy bezpieczeństwa i niezawodności.
Wytrzymałość i bezpieczeństwo konstrukcji

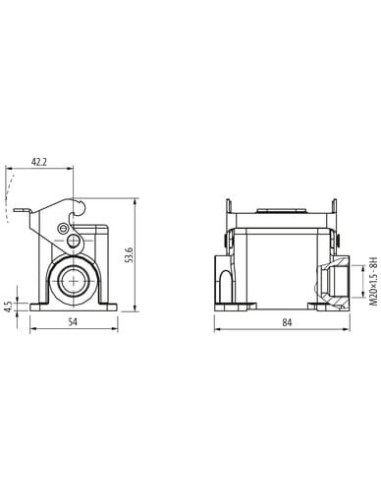

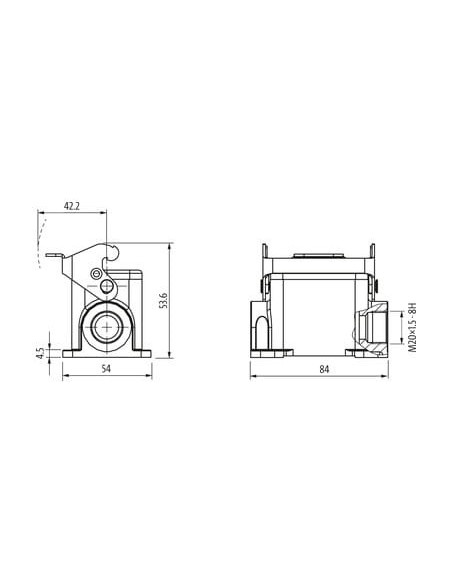

Obudowa B6 cechuje się niewielkimi wymiarami (wysokość 53,6 mm, szerokość 54 mm, głębokość 84 mm), co pozwala na zastosowanie jej także tam, gdzie liczy się kompaktowość i oszczędność miejsca. Prosta w montażu, z gwintem M20 na przyłącze kablowe oraz trwałymi uszczelkami z materiału NBR, oferuje cykl żywotności wynoszący minimum 500 zamknięć, co przekłada się na długi czas bezawaryjnej pracy.
Podsumowanie – praktyczna i niezawodna ochrona połączeń elektrycznych
Modlink Heavy B6 o niskim profilu to funkcjonalna i odporna obudowa przemysłowa, która zapewnia bezpieczeństwo złączy i przewodów nawet w najbardziej wymagających warunkach pracy. Wytrzymałe materiały, precyzyjne wykonanie oraz wysoki stopień ochrony sprawiają, że jest to rozwiązanie chętnie wybierane przez projektantów i instalatorów systemów automatyki, energetyki oraz systemów przemysłowych.
