B10
Osłonka
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M20 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 51 mm |
| Szerokość | 43 mm |
| Głębokość | 73 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

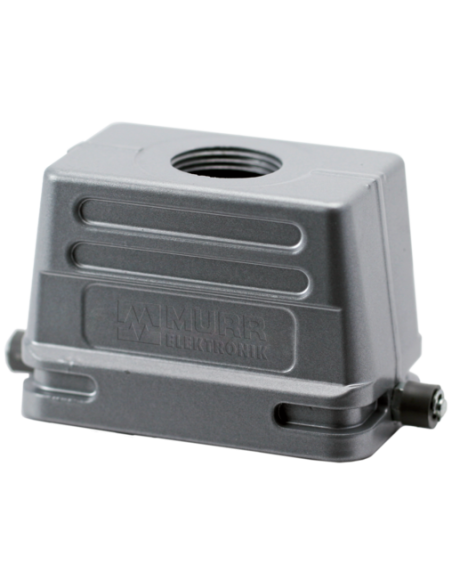

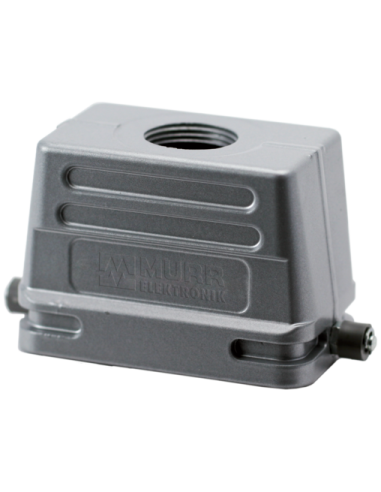

Obudowa Modlink Heavy B10 – niskoprofilowa ochrona z klasą szczelności IP65
Obudowa Modlink Heavy B10 o kodzie 70MH-GTENL-A01B000 to rozwiązanie zaprojektowane z myślą o wymagających warunkach przemysłowych. Produkt charakteryzuje się niskim profilem oraz wysokim poziomem ochrony IP65, co gwarantuje skuteczne zabezpieczenie instalacji elektrycznych przed pyłem oraz strugami wody.
Profesjonalne zastosowania przemysłowe obudowy Modlink Heavy B10
Obudowa została stworzona do zastosowań w środowiskach, gdzie niezawodność i trwałość mają kluczowe znaczenie. Dzięki wykonaniu z aluminiowego odlewu ciśnieniowego oraz malowaniu proszkowemu gwarantuje wytrzymałość mechaniczną i odporność na korozję.
- Automatyka przemysłowa
- Szafy sterownicze oraz rozdzielnice elektryczne
- Instalacje maszynowe w przemyśle spożywczym, motoryzacyjnym i energetycznym
- Zastosowania zewnętrzne wymagające odporności na warunki atmosferyczne
Kluczowe zalety obudowy Modlink Heavy B10
- Solidna ochrona IP65 – skuteczna bariera przed kurzem i wodą
- Niski profil – umożliwia montaż w miejscach o ograniczonej przestrzeni
- Prosty kabel odchodzący zapewniający łatwość prowadzenia instalacji
- Pojedyncza dźwignia zamykająca – szybkie i pewne zamknięcie obudowy
- Trwałość mechaniczna – minimum 500 cykli wtykowych
- Zakres temperatury pracy od -40°C do +100°C
- Otwór gwintowany M20 umożliwiający łatwe wprowadzenie przewodu lub zastosowanie dławnicy kablowej
Wytrzymała konstrukcja i pewność montażu
Model B10 wyróżnia się stalową blokadą z powłoką ocynkowaną, co zapewnia zarówno odporność na zużycie mechaniczne, jak i długotrwałą eksploatację, nawet w trudnych warunkach przemysłowych.

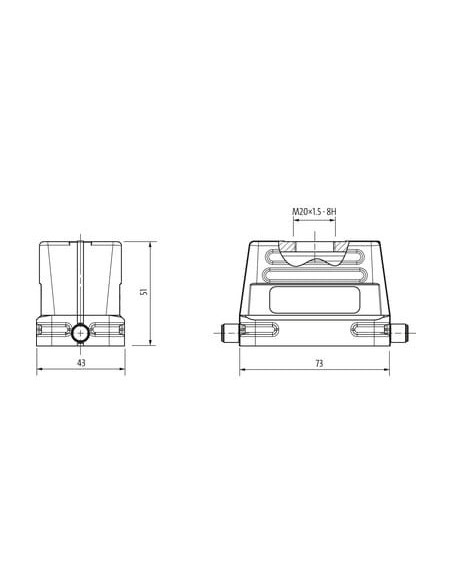

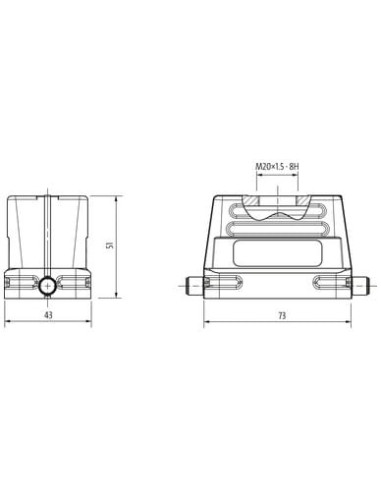

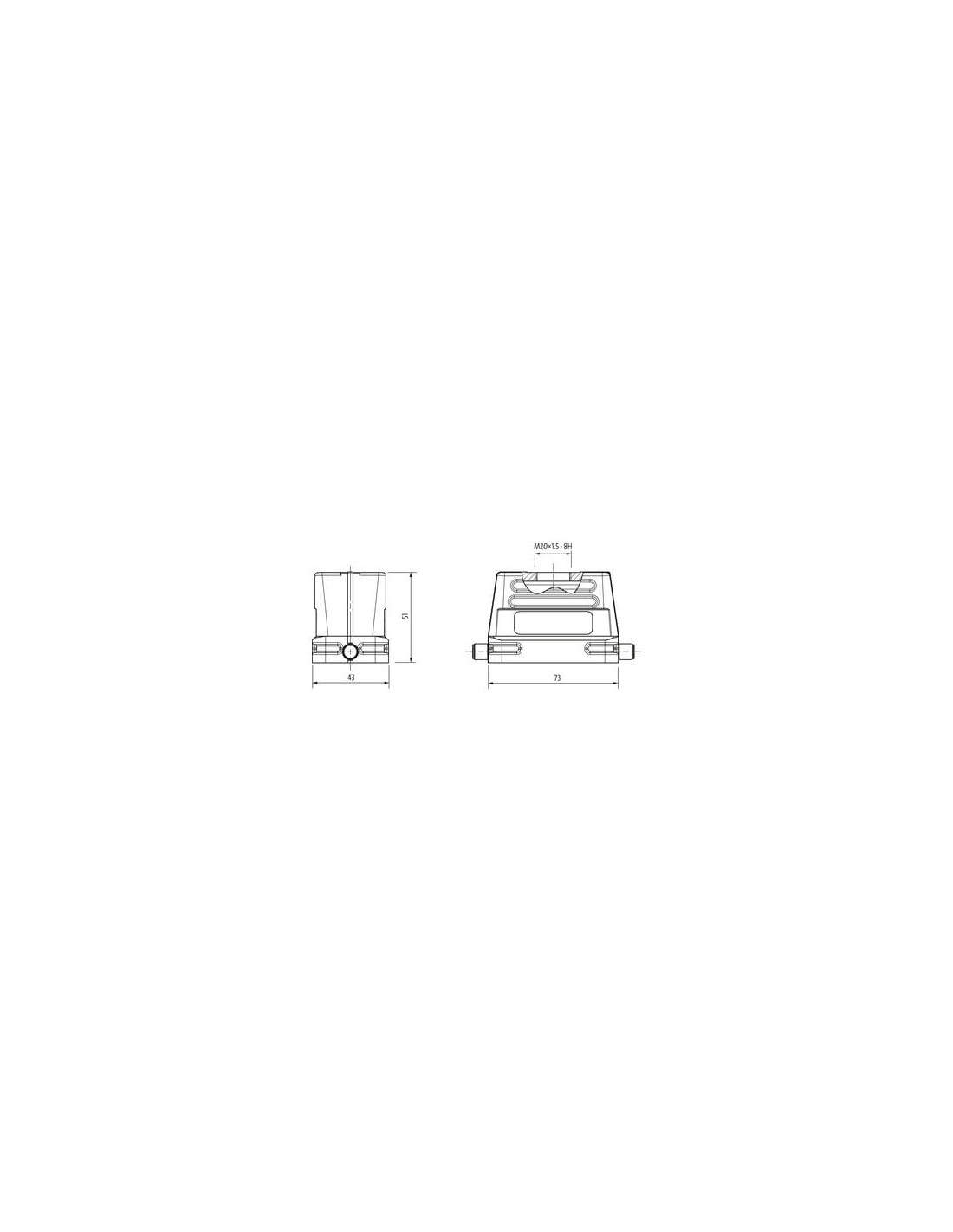

Wymiary: 51 mm (wysokość), 43 mm (szerokość), 73 mm (głębokość) ułatwiają integrację obudowy z różnorodnymi aplikacjami.
Bezpieczeństwo i kompatybilność
Obudowa Modlink Heavy B10 jest przeznaczona do pracy w klimatycznej kategorii 40/100/21 (zgodnie z EN IEC 60068-1) oraz oferuje wysoki poziom szczelności przy poprawnym zamknięciu i zastosowaniu złącza śrubowego. Zapewnia właściwą ochronę zarówno w warunkach podwyższonej wilgotności, jak i w obecności pyłu.
Obudowa Modlink Heavy B10 to efektywne i trwałe rozwiązanie do ochrony połączeń elektrycznych, które spełnia oczekiwania nawet najbardziej wymagających użytkowników w przemyśle.
