Dostępny
B16
Żeński
6+2-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 830 V |
| Napięcie robocze AC na styk sygnałowy maks. | 500 V |
| Napięcie robocze DC na styk zasilania maks. | 830 V |
| Napięcie robocze DC na styk sygnałowy maks. | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 6 + 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 8 kV |
| Rated surge voltage signal contacts | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA |

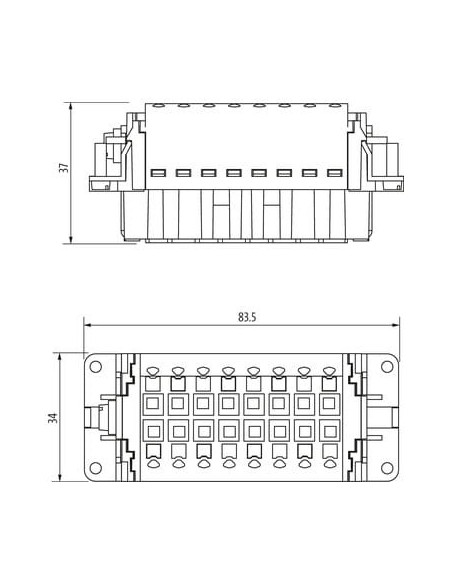

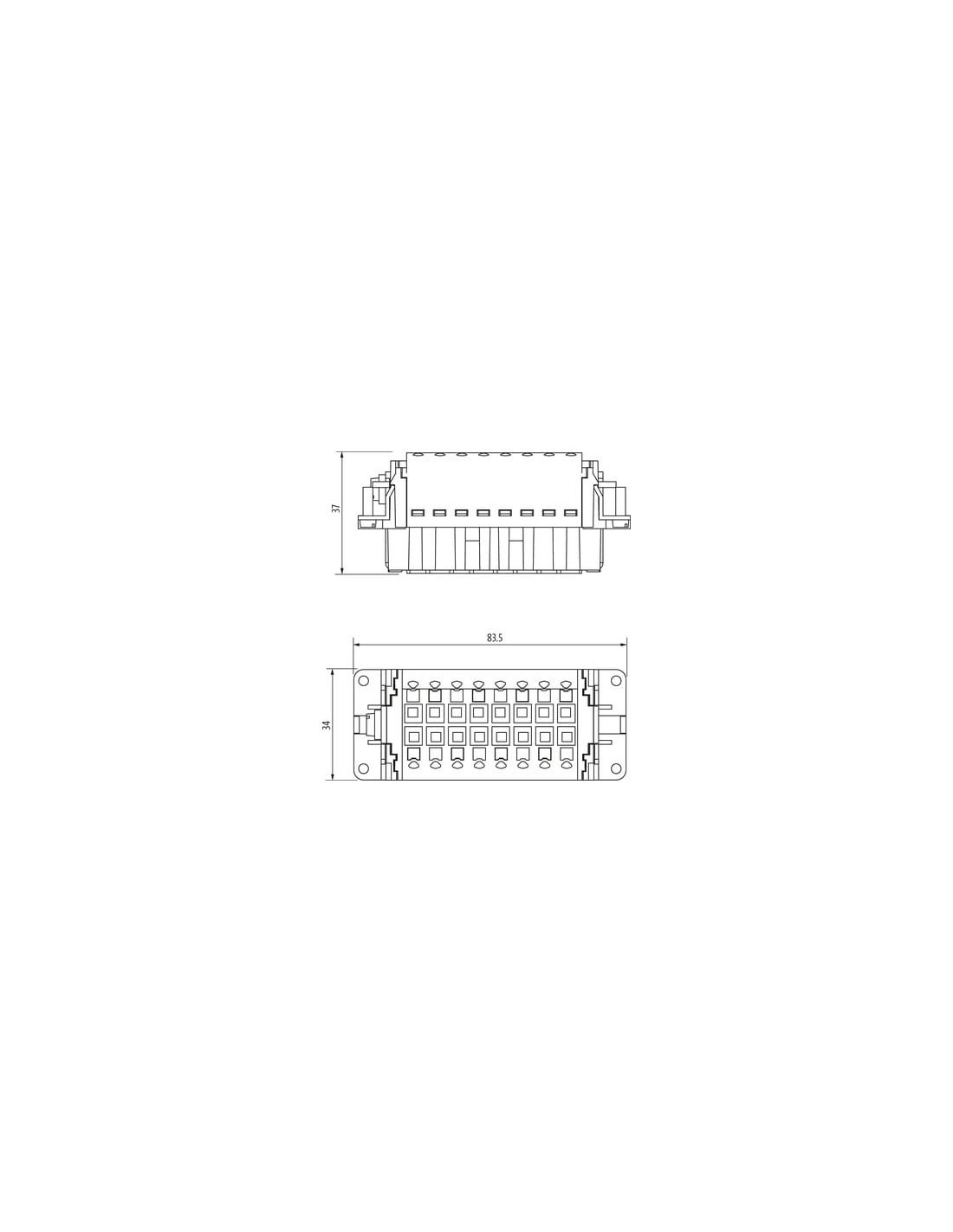

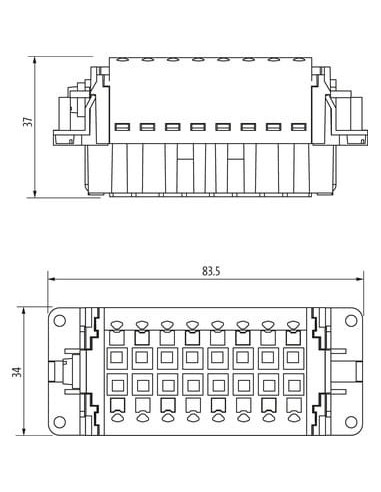

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 37 mm |
| Szerokość | 34 mm |
| Głębokość | 83,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

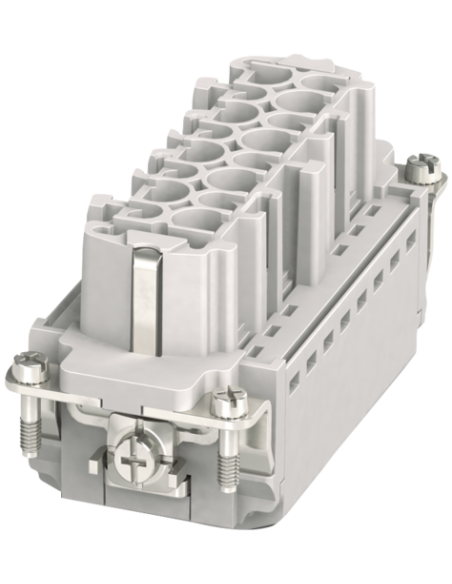

Wkładka księgowa Modlink Heavy B16 żeńska 6+2-polowa – zaawansowany komponent do zastosowań przemysłowych
Wkładka księgowa Modlink Heavy B16 żeńska 6+2-polowa (kod produktu: 70MH-EB6U2-FP05020) to wysokiej jakości złącze przemysłowe, dedykowane wymagającym aplikacjom elektrycznym i automatyki. Konstrukcja oparta na standardzie Modlink Heavy gwarantuje niezawodne i bezpieczne połączenia w środowiskach przemysłowych, gdzie kluczowe są wytrzymałość oraz trwałość komponentów.
Charakterystyka i zastosowania wkładki Modlink Heavy B16
Wkładka B16 żeńska umożliwia szybkie i pewne podłączenie przewodów dzięki innowacyjnemu zaciskowi typu push-in. Złącze posiada 6+2 piny oraz biegun ochronny PE, co pozwala na jednoczesne przesyłanie sygnałów i zasilania. Wkładka została wykonana z wysokiej jakości materiałów, takich jak posrebrzany mosiądz, co zapewnia doskonałą przewodność oraz podwyższoną odporność na zużycie i korozję.
Najważniejsze cechy – złącze B16 Modlink Heavy 70MH-EB6U2-FP05020
- Uniwersalne zastosowanie – idealne do szaf sterowniczych, automatyki przemysłowej, robotyki oraz budowy maszyn i urządzeń.
- Bezpieczne połączenie – konstrukcja z wysoką odpornością na napięcia i prądy robocze (do 830 V/16 A).
- Wytrzymałość mechaniczna – przystosowane do pracy w trudnych warunkach przemysłowych, z wysoką odpornością na temperaturę (od -40°C do +125°C) oraz stopień zanieczyszczenia 3.
- Prosta instalacja – szybki montaż dzięki zaciskom sprężynowym push-in oraz szerokiemu zakresowi przekrojów przyłącza (od 0,14 do 2,5 mm²).
- Długa żywotność – minimalna liczba cykli wtykowych wynosząca aż 500, co znacznie wydłuża czas eksploatacji połączenia w aplikacjach wielokrotnego montażu i demontażu.
- Kompaktowe wymiary – oszczędność miejsca w rozdzielniach i panelach dzięki rozmiarowi B16 (83,5 x 34 x 37 mm).
Typowe obszary zastosowań przemysłowych
Wkładka Modlink Heavy B16 6+2-polowa znajduje szerokie zastosowanie w przemyśle elektromaszynowym, automatyce, liniach produkcyjnych, a także w aplikacjach, gdzie niezbędna jest szybka i pewna konfiguracja połączeń elektrycznych. Zastosowanie znajdzie również w tablicach rozdzielczych, szafach sterowniczych, systemach zasilania oraz wszędzie tam, gdzie wymagane są połączenia o zwiększonej trwałości i bezpieczeństwie.
Dlaczego warto wybrać wkładkę Modlink Heavy B16?
- Bezkompromisowa trwałość i niezawodność dzięki wysokogatunkowym materiałom i posrebrzanym stykom.
- Uniwersalność instalacji – łatwy montaż przy różnych przekrojach przewodów oraz doskonała kompatybilność z komponentami Murrelektronik.
- Wysoka odporność na warunki zewnętrzne oraz skuteczna ochrona przed przepięciami.
Wkładka B16 żeńska 6+2-polowa z zaciskiem push-in to idealny wybór dla profesjonalnych instalacji elektrycznych, które wymagają stabilnych i bezpiecznych połączeń w środowiskach przemysłowych.
