B10
Żeński
3+2-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 830 V |
| Napięcie robocze AC na styk sygnałowy maks. | 500 V |
| Napięcie robocze DC na styk zasilania maks. | 830 V |
| Napięcie robocze DC na styk sygnałowy maks. | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 + 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 8 kV |
| Rated surge voltage signal contacts | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA |

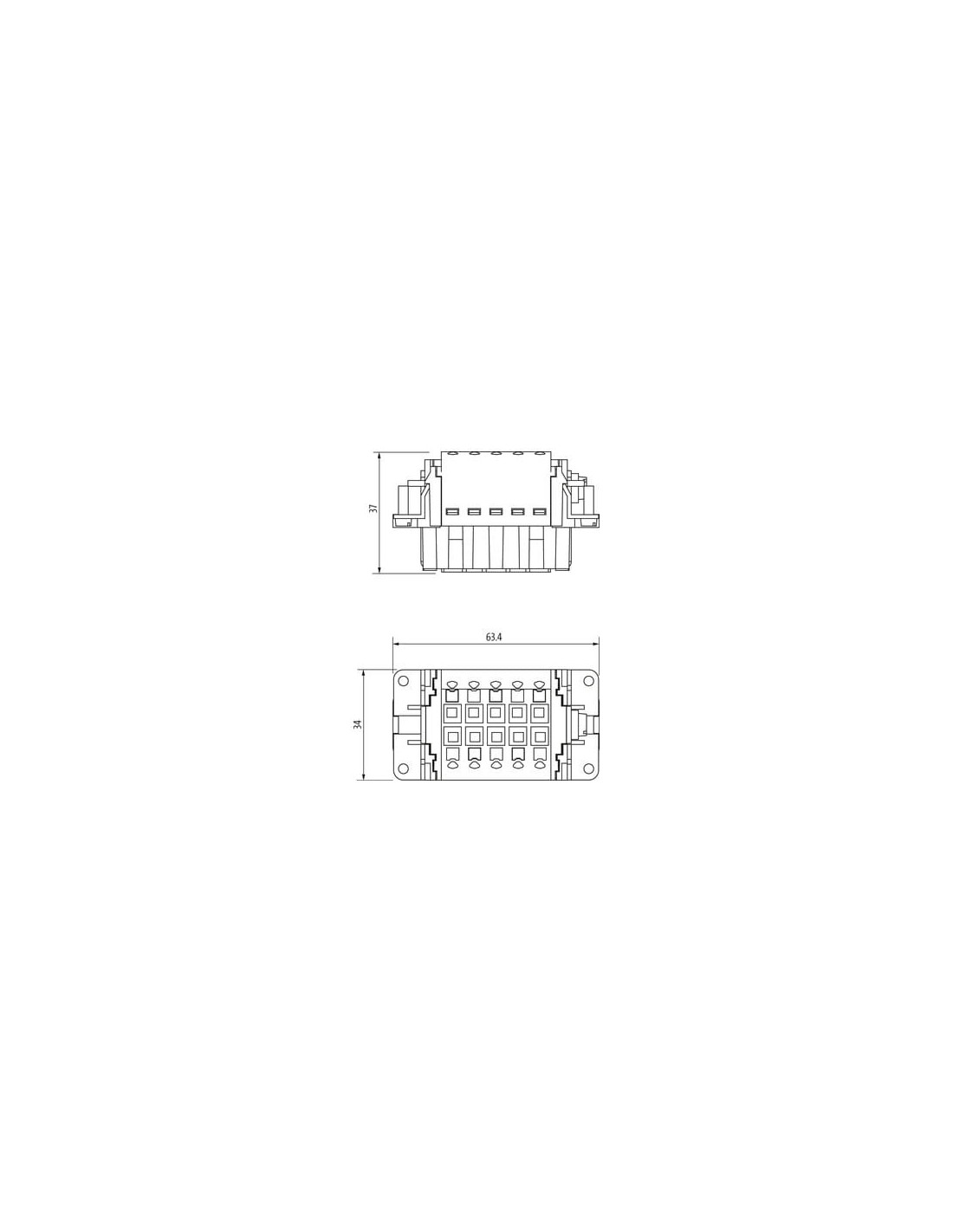

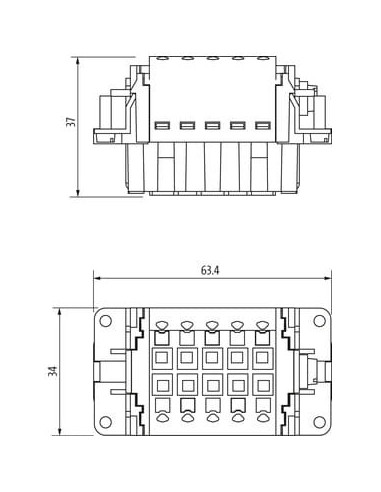

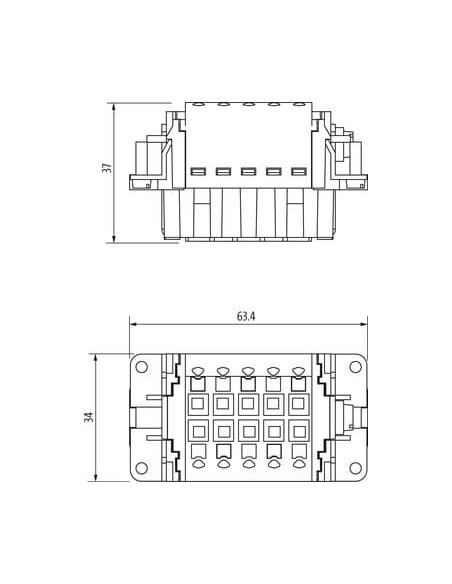

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 37 mm |
| Szerokość | 34 mm |
| Głębokość | 63,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

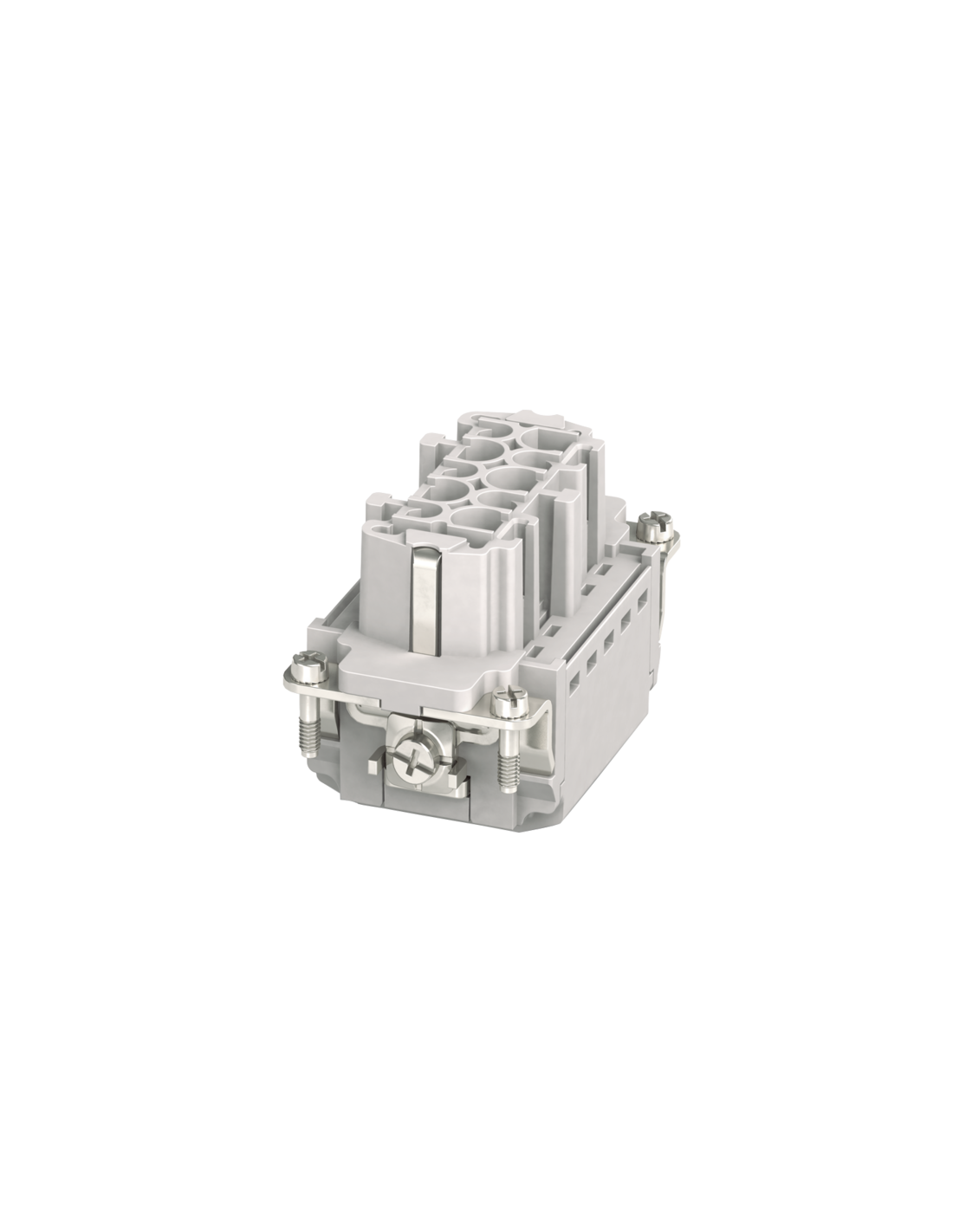

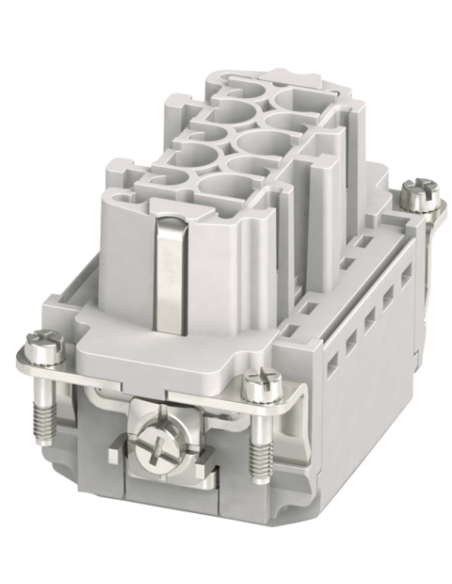

Wkładka żeńska Modlink Heavy B10 3+2 – Wysokiej klasy złącze przemysłowe Murrelektronik
Wkładka żeńska Modlink Heavy B10, 3+2 polowa to niezawodny element systemów połączeń elektrycznych, przeznaczony do zastosowań przemysłowych o wysokich wymaganiach dotyczących trwałości i bezpieczeństwa. Produkt ten, oznaczony kodem 70MH-EB3U2-EP05020, charakteryzuje się solidną konstrukcją oraz dużą elastycznością w zakresie instalacji i zastosowań.
Najważniejsze cechy i zalety złącza przemysłowego Modlink Heavy B10
- Kompaktowy rozmiar – Wymiary wkładki (B10: 37 x 34 x 63,4 mm) zapewniają oszczędność miejsca w rozdzielniach i szafach sterowniczych.
- Wytrzymałość mechaniczna i elektryczna – Materiały wysokiej jakości (mosiądz posrebrzany, obudowa PA) gwarantują odporność na uszkodzenia mechaniczne oraz stabilność parametrów w długotrwałym użytkowaniu.
- Bezpieczeństwo połączeń – Zacisk sprężynowy typu push-in umożliwia szybkie, pewne oraz wygodne podłączenie przewodów bez potrzeby używania narzędzi.
- Wysoka odporność na czynniki zewnętrzne – Zakres temperatur pracy od -40°C do 125°C pozwala na zastosowanie w wymagających środowiskach przemysłowych.
- Standardowe wymiary i kompatybilność – Zgodność z systemami złącz Murrelektronik, możliwość integracji z innymi komponentami tego typu.
- 3+2 bieguny oraz przewód ochronny PE – Umożliwia wszechstronne zastosowanie dla sygnałów i zasilania w jednym torze złączeniowym.
- Wysoka wytrzymałość na przepięcia – Odporność na przepięcia do 8 kV (styk zasilania) i 6 kV (styk sygnałowy); stopień zanieczyszczenia 3 oraz kategoria przepięcia III.
Zastosowanie wkładki Modlink Heavy B10, żeńskiej 3+2
Wkładka znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność i łatwość montażu, szczególnie w:
- Automatyce przemysłowej – panele sterownicze, szafy rozdzielcze
- Systemach maszyn produkcyjnych i linii montażowych
- Instalacjach energetycznych – systemy zasilania, dystrybucja napięć
- Transporcie i inżynierii kolejowej
- Klimatyzacji przemysłowej – rozbudowane systemy HVAC
Budowa i montaż – niezawodność oraz wygoda instalacji
Wkładka wyposażona jest w złącze typu push-in o przekroju przewodów od 0,14 do 2,5 mm², zapewniając prostotę instalacji i pewność połączeń nawet przy częstych cyklach podłączania i rozłączania (do 500 cykli wtykowych). Solidna konstrukcja umożliwia wykorzystywanie w aplikacjach przemysłowych narażonych na drgania i trudne warunki środowiskowe.
Modlink Heavy B10 – gwarancja bezpieczeństwa i trwałości połączeń elektrycznych
Dzięki zastosowaniu mosiężnych, posrebrzanych styków oraz wysokiej odporności materiału na działanie ognia (klasa UL94 V-0), wkładka zapewnia bezpieczeństwo eksploatacji i długą żywotność złącza. Oznacza to mniejsze ryzyko awarii i przestojów w pracy maszyn oraz urządzeń, gdzie niezawodność połączeń elektrycznych jest kluczowa.
