B16
Osłonka (wysoka)
Podwójna dźwignia blokująca
IP67
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 76 mm |
| Szerokość | 43 mm |
| Głębokość | 93,5 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

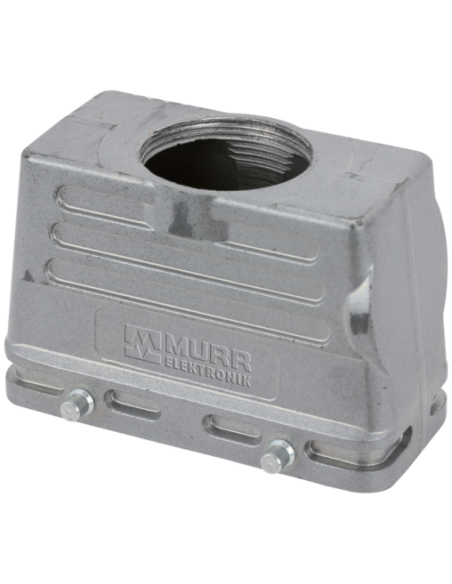

Obudowa przemysłowa B16 IP67 – wysoki profil, podwójna dźwignia blokująca
Obudowa B16 o wysokim profilu o kodzie 70MH-GTFHQ-A01D100 to wytrzymała i niezawodna osłona przemysłowa przeznaczona do profesjonalnych rozwiązań automatyki oraz instalacji elektrycznych. Produkt marki Murrelektronik został zaprojektowany z myślą o surowych warunkach przemysłowych, oferując skuteczną ochronę oraz trwałość nawet w najbardziej wymagających środowiskach.
Wysoka ochrona – standard IP67
Obudowa klasy IP67 zapewnia wysoki poziom ochrony przed pyłem, wodą i zanieczyszczeniami. System uszczelnienia gwarantuje szczelność i bezpieczeństwo instalacji przy pełnym zanurzeniu w wodzie na głębokość do 1 metra przez 30 minut. Odpowiednio zabezpiecza złącza oraz połączenia przed wpływem środowiska, co pozwala na niezawodną pracę w trudnych warunkach zewnętrznych oraz w halach przemysłowych.
Solidna i trwała konstrukcja – aluminiowy odlew ciśnieniowy
Obudowa wykonana z aluminiowego odlewu ciśnieniowego, pokryta powłoką malowaną proszkowo, charakteryzuje się ponadprzeciętną wytrzymałością mechaniczną oraz odpornością na korozję i uszkodzenia mechaniczne. Stalowe elementy blokujące, zabezpieczone galwanicznie, przyczyniają się do długowieczności mechanizmu zamykania.
Podwójna dźwignia blokująca – wygoda i bezpieczeństwo montażu
Szybki i bezpieczny montaż zapewnia podwójna dźwignia blokująca, która skutecznie dociska i stabilizuje połączenie. Prosty kierunek odejścia kablowego (M32) umożliwia zastosowanie szerokiego wachlarza złącz przemysłowych. Produkt jest przewidziany do minimum 500 cykli wtykowych, co zwiększa efektywność i obniża koszty eksploatacji.
Zastosowania i możliwości wykorzystania obudowy B16 IP67
Obudowa B16 o wysokim profilu IP67 znajduje zastosowanie w wielu sektorach przemysłu, takich jak:
- Automatyka przemysłowa – ochrona złącz sterujących i sygnałowych
- Robotyka – bezpieczne zamknięcie przewodów i złączy w ruchomych częściach maszyn
- Transport i logistyka – instalacje w miejscach narażonych na warunki atmosferyczne
- Maszyny budowlane, obrabiarki, linie produkcyjne
- Infrastruktura zewnętrzna – szafy sterownicze, instalacje w przemyśle spożywczym i chemicznym
Dzięki odporności na temperatury od -40°C do +100°C, obudowa sprawdzi się w zróżnicowanych warunkach klimatycznych, zarówno na zewnątrz, jak i w zamkniętych pomieszczeniach o wysokiej wilgotności czy zapyleniu.
Najważniejsze zalety aluminiowej obudowy B16
- Ochrona IP67 – pewność działania w środowiskach narażonych na pył i zalania
- Solidna metalowa konstrukcja – odporność na uszkodzenia mechaniczne i korozję
- Podwójna dźwignia blokująca – wygodne, szybkie i pewne zamykanie
- Szeroki zakres temperatur pracy – elastyczność montażu w ekstremalnych warunkach
- Standardowy gwint M32 – łatwość integracji z popularnymi typami złączy przemysłowych
Produkt gwarantuje niezawodność, bezpieczeństwo i ochronę połączeń elektrycznych w aplikacjach wymagających solidnych rozwiązań obudowy przemysłowej.
