A3
Męski
5-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 400 V |
| Napięcie robocze AC na styk sygnałowy maks. | 230 V |
| Napięcie robocze DC na styk zasilania maks. | 400 V |
| Napięcie robocze DC na styk sygnałowy maks. | 230 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 5 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 100 N |
| Siła ciągnięcia maks. | 100 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

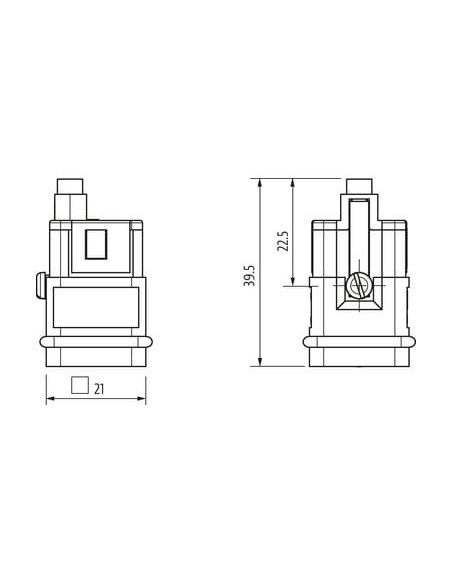

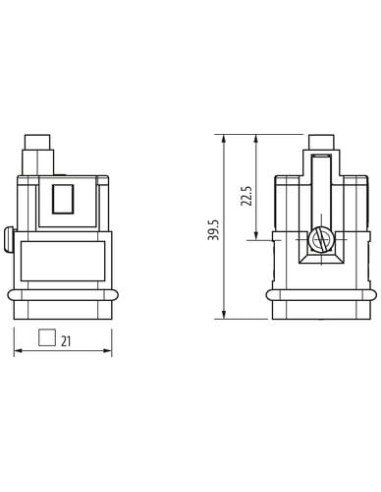

Dane mechaniczne | Dane montażowe
| Rozmiar | A3 |
| Wysokość | 39,5 mm |
| Szerokość | 21 mm |
| Głębokość | 21 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |
Wkładka konstytucyjna Modlink Heavy A3 męska 5-polowa 400V 16A – zastosowanie i zalety
Wkładka konstytucyjna Modlink Heavy A3 męska to specjalistyczny komponent przeznaczony do zastosowań w wymagających warunkach przemysłowych, gdzie kluczowe są niezawodność i trwałość. Dzięki standardowi A3 oraz pięciopolowemu układowi pinów, produkt umożliwia tworzenie zaawansowanych i trwałych połączeń elektrycznych w instalacjach wysokiego napięcia oraz prądu przemiennego i stałego.

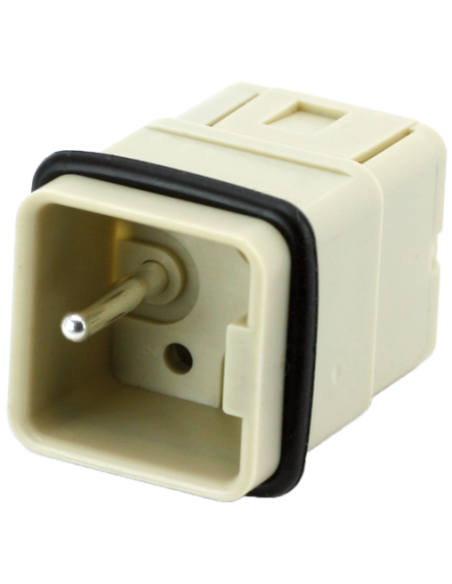

Budowa i jakość wykonania wkładki Modlink Heavy A3
Solidna konstrukcja wkładki opiera się na wysokiej jakości materiałach – styki wykonane z mosiądzu, powlekane srebrem i złotem, a mocowanie styków z odpornego PC GF. Obudowa została zaprojektowana z myślą o wieloletnim użytkowaniu nawet w środowiskach o podwyższonej wilgotności, zapyleniu oraz w szerokim zakresie temperatur roboczych – od -40°C do 125°C. Wymiary wkładki (39,5 mm wysokości, 21 mm szerokości oraz głębokości) umożliwiają komfortową instalację nawet w ograniczonej przestrzeni.
Typowe zastosowania wkładki Modlink Heavy A3 męskiej 5-polowej
Wkładka Modlink Heavy A3 5-polowa męska została zaprojektowana do zastosowań w automatyce przemysłowej, maszynach produkcyjnych, szafach sterowniczych, a także rozdzielnicach oraz systemach zasilania, gdzie liczy się wysoka odporność na przepięcia (6 kV), czynniki środowiskowe oraz stabilność połączenia przy prądzie nominalnym do 16 A. Wbudowana ochrona przed zanieczyszczeniem (stopień 3) czyni ten produkt doskonałym wyborem w trudnych warunkach pracy.
- Systemy automatyki przemysłowej
- Maszyny i urządzenia produkcyjne
- Rozdzielnice elektryczne
- Szafy sterownicze
- Aplikacje wymagające wysokiej częstotliwości cykli łączenia (minimum 500 cykli wtykowych)
Korzyści z wyboru wkładki Modlink Heavy A3 męskiej
Wysoka jakość materiałów i precyzja wykonania gwarantują niezawodność oraz trwałość połączeń elektrycznych. Produkt pozwala na stosowanie szerokiego zakresu przekrojów przyłącza (od 0,5 do 4 mm²), dzięki czemu łatwo dostosować go do specyfiki danej instalacji. Wkładka doskonale sprawdzi się w miejscach o wysokich wymaganiach dotyczących bezpieczeństwa i odporności mechanicznej – siła trzymania na poziomie minimalnie 100 N.
Podsumowanie – dla kogo Modlink Heavy A3?
Modlink Heavy A3 męska 5-polowa to profesjonalny wybór dla osób poszukujących solidnych rozwiązań do instalacji przemysłowych, w których priorytetem jest bezpieczeństwo, wytrzymałość i łatwość montażu. Rozwiązanie sprawdzi się zarówno w nowych projektach, jak i w modernizacji istniejących systemów elektrycznych oraz automatyki.
