B16
Męski
40-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 40 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 150 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

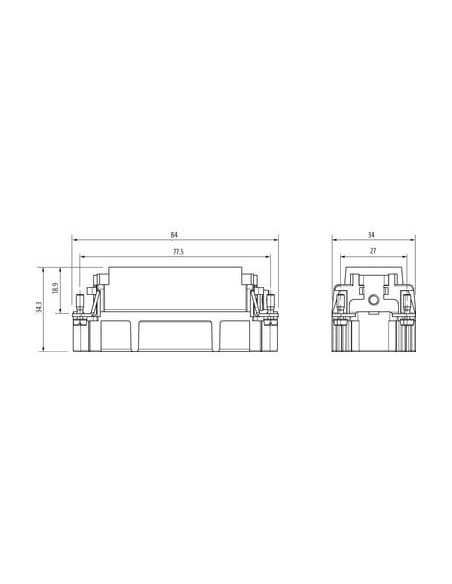

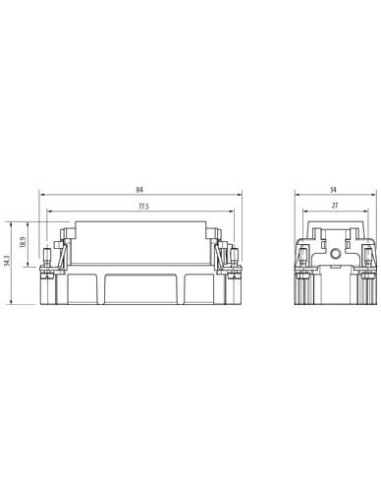

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 34,3 mm |
| Szerokość | 34 mm |
| Głębokość | 84 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

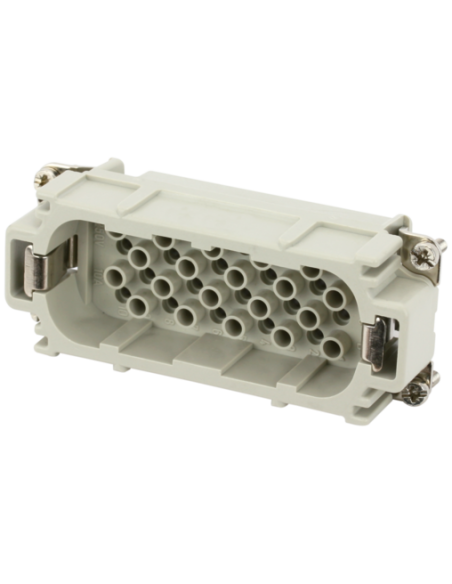

Wkład Modlink Heavy B16 męski 40-polowy – niezawodne połączenia przemysłowe
Wkład Modlink Heavy B16 męski 40-polowy o kodzie 70MH-ES040-FC01010 to wysokiej klasy komponent stworzony z myślą o wymagających zastosowaniach w środowiskach przemysłowych. Dzięki wytrzymałej konstrukcji, dużej liczbie pinów oraz wysokim parametrom elektrycznym i mechanicznym, wkład ten idealnie sprawdzi się w aplikacjach automatyki, sterowania i zasilania maszyn.
Zastosowanie wkładu złączy przemysłowych B16
Wkłady złączy przemysłowych B16 znajdują zastosowanie m.in. w:
- szafach sterowniczych,
- systemach automatyki przemysłowej,
- maszynach produkcyjnych,
- urządzeniach transportu i logistyki,
- aplikacjach wymagających wielopinowych, trwałych połączeń.
Dzięki zastosowaniu zaciskowego typu połączenia, instalacja wkładu jest szybka i bezpieczna, co znacząco wpływa na efektywność montażu. Produkt doskonale nadaje się do pracy w stacjach rozdzielczych, panelach operatorskich, liniach montażowych oraz układach zasilających.
Najważniejsze zalety wkładu Modlink Heavy B16 męskiego 40-polowego
- Łatwość i szybkość montażu dzięki zastosowaniu zacisków przewodowych.
- Stabilna i trwała konstrukcja wykonana z materiałów wysokiej jakości, w tym posrebrzonych styków i mosiądzu.
- Wysoka odporność na warunki środowiskowe – szeroki zakres temperatur pracy od -40°C do +125°C zapewnia stabilność nawet w ekstremalnych warunkach.
- Bezpieczna eksploatacja – wysoki stopień ochrony elektrycznej, dobra izolacja oraz pewność połączenia mechanicznego.
Budowa i cechy techniczne wkładu B16 40-pin
Moduł o rozmiarze B16 mieści 40 pinów + PE (przewód ochronny), co pozwala na przesyłanie sygnałów lub zasilania przez jedno złącze. Srebrzenie styków zapewnia doskonałą przewodność i odporność na korozję. Obudowa oraz izolatory wykonane zostały z tworzywa PC GF i mosiądzu, co gwarantuje trwałość oraz wysoką wytrzymałość mechaniczną – wytrzymują min. 500 cykli wtykowych i siły do 150 N.
Typowe zastosowania i kompatybilność
Wkład jest dedykowany do pracy z obudowami typu B16 oraz jest kompatybilny z szeroką gamą rozwiązań z zakresu złącz przemysłowych Modlink Heavy. Idealnie sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów. Spełnia wymagania norm IEC i EN dotyczących bezpieczeństwa oraz jakości połączeń elektrycznych.
Wkład Modlink Heavy B16 męski 40-polowy to rozwiązanie gwarantujące pewność połączeń, niezawodność oraz uniwersalność w nowoczesnej automatyce przemysłowej.
