B24
Obudowa (niska)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

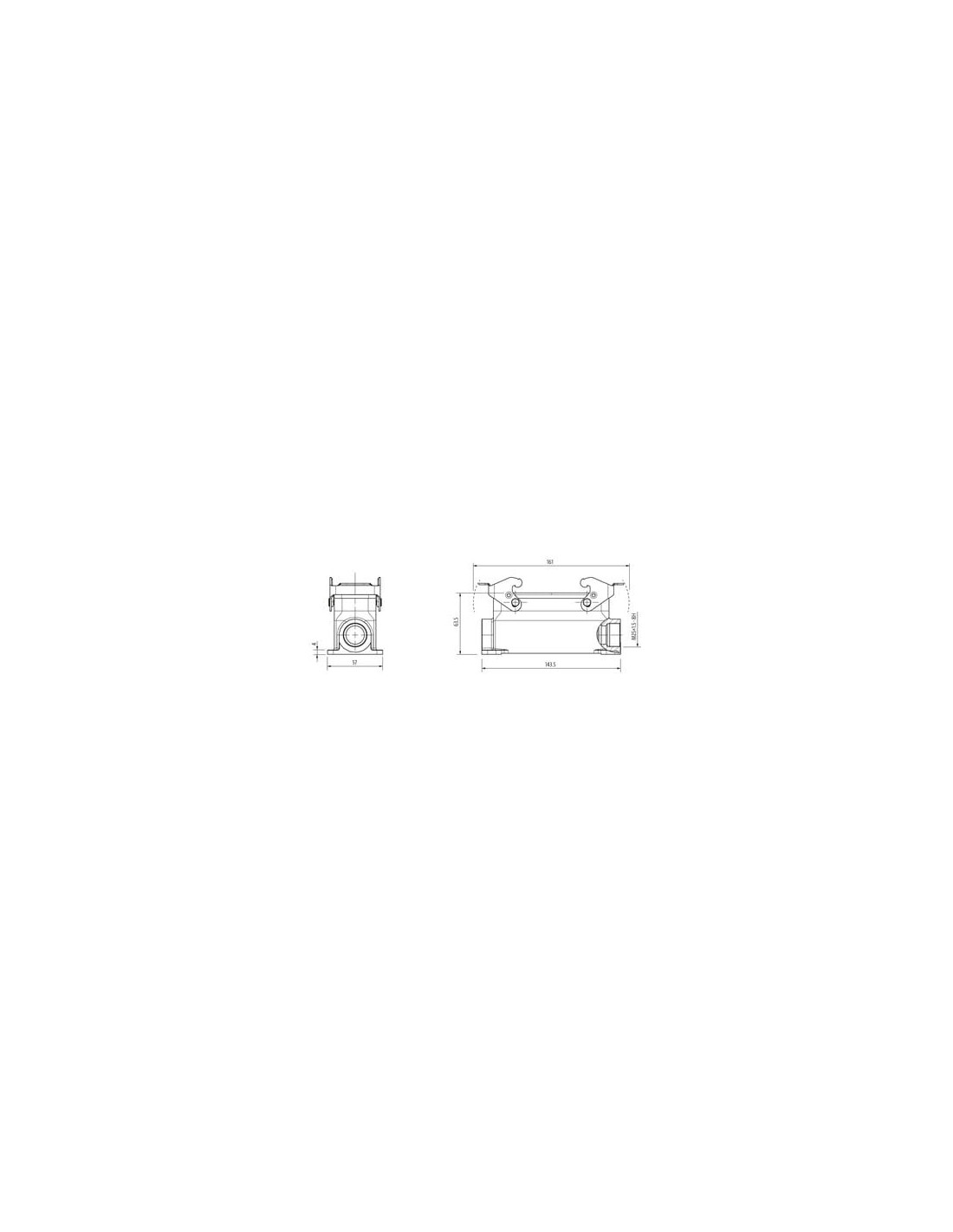

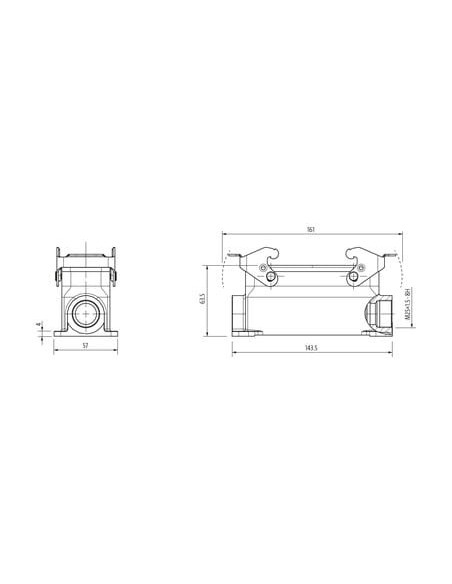

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 63,5 mm |
| Szerokość | 57 mm |
| Głębokość | 143,5 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

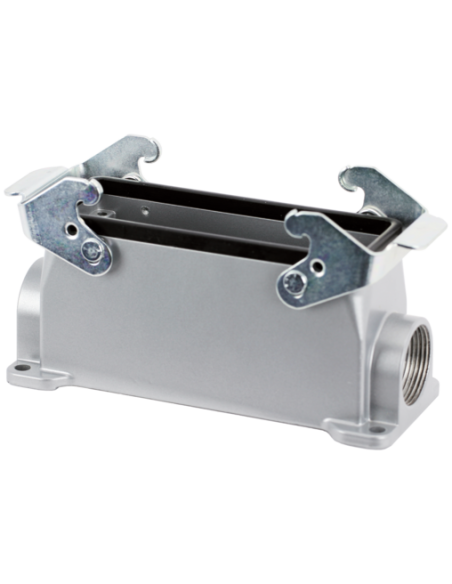

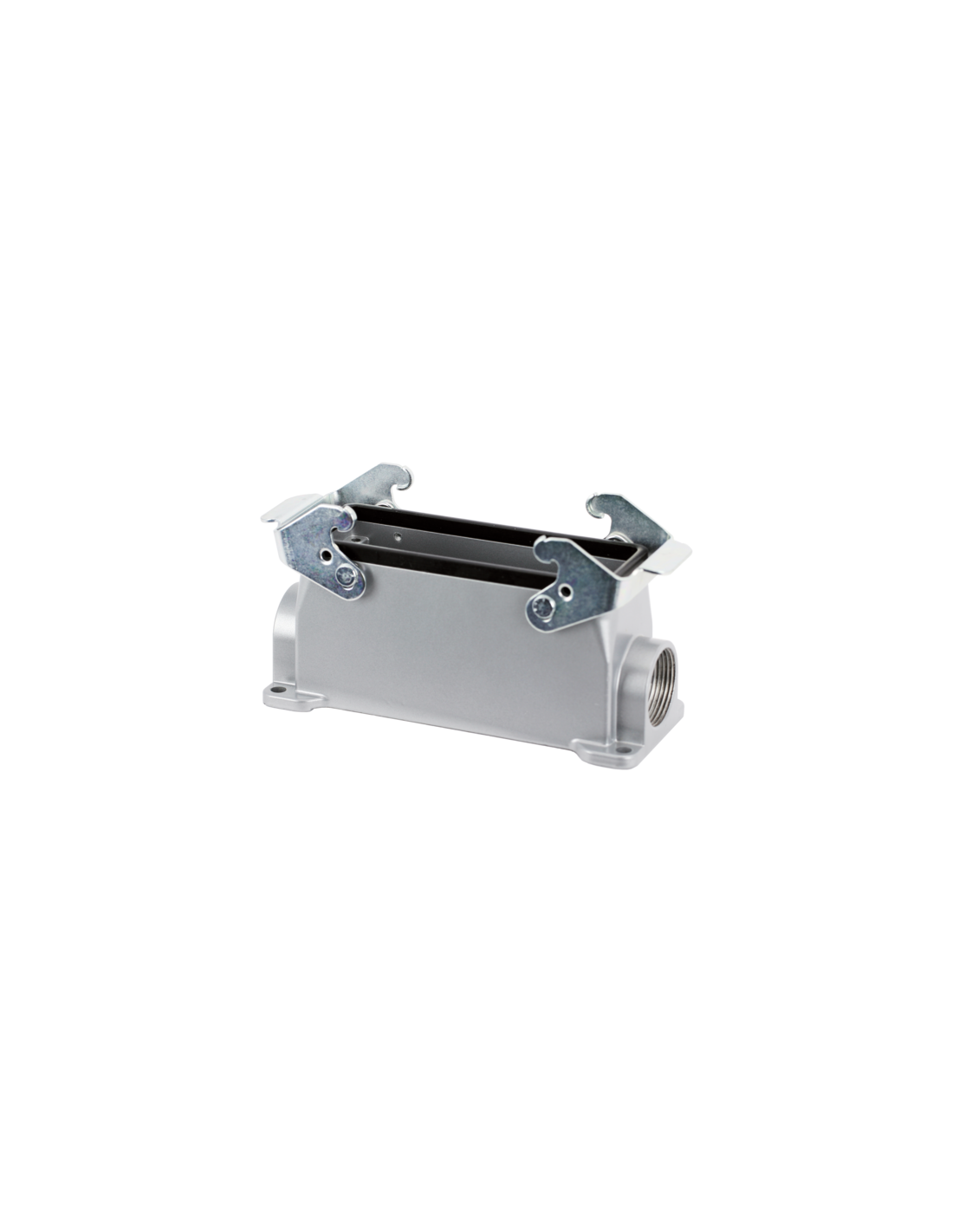

B24 Montaż na powierzchni, niski profil, IP65 – Obudowa aluminiowa do wymagających zastosowań
B24 Montaż na powierzchni to solidna, niskoprofilowa obudowa przemysłowa, przeznaczona do montażu na powierzchniach płaskich. Produkt charakteryzuje się wysoką odpornością mechaniczną oraz doskonałą ochroną środowiskową na poziomie IP65, co zapewnia szczelność przed kurzem i strugami wody. Obudowa wykonana jest z wytrzymałego aluminiowego odlewu ciśnieniowego z trwałą, proszkowaną powłoką zewnętrzną.
Obudowa B24 IP65 – Zalety i możliwości wykorzystania
Podwójna dźwignia blokująca gwarantuje stabilne i bezpieczne zamknięcie, nawet w wymagających warunkach przemysłowych, a gwint montażowy M25 umożliwia zastosowanie szerokiej gamy dławnic kablowych i szybkie połączenie przewodów. Obudowa posiada odprowadzenie kablowe boczne, co zwiększa elastyczność w rozmieszczaniu instalacji elektrycznej.
Dzięki odporności na temperatury w zakresie od -40 °C do +100 °C oraz kategorii klimatycznej 40/100/21, obudowa sprawdzi się zarówno w ekstremalnych warunkach zimowych, jak i w wysokich temperaturach typowych dla przemysłu ciężkiego, automatyki, energetyki oraz rozdzielnic sterowniczych.
Typowe zastosowania obudowy aluminiowej B24 do montażu na powierzchni
- Skrzynki złączowe i obudowy rozdzielcze w układach sterowania
- Budowa maszyn i automatyka przemysłowa
- Konstrukcje rozdzielni niskonapięciowych oraz systemów zasilania
- Aplikacje zewnętrzne wymagające odporności na czynniki atmosferyczne
- Modernizacje i rozbudowy istniejących instalacji elektrycznych
Parametry konstrukcyjne i materiały – zaufana ochrona instalacji
Obudowa o wymiarach 63,5 x 57 x 143,5 mm została wyposażona w uszczelkę z NBR, która zapewnia niezawodną szczelność nawet przy długotrwałym użytkowaniu – minimalna liczba cykli wtykowych to 500. Blokada wykonana jest ze stali ocynkowanej, co dodatkowo zabezpiecza przed korozją. Konstrukcja i materiały sprawiają, że B24 jest idealnym rozwiązaniem wszędzie tam, gdzie wymagana jest niezawodność i bezpieczeństwo połączeń.
Obudowa niskoprofilowa B24 – bezpieczeństwo i łatwość montażu
Produkt zaprojektowano z myślą o szybkim montażu i prostocie obsługi, dlatego obudowa B24 doskonale sprawdza się w instalacjach, gdzie liczy się czas wymiany i bezpieczeństwo pracowników. Podwójna dźwignia blokująca gwarantuje solidne zamknięcie, a gniazda montażowe umożliwiają łatwe przymocowanie do różnych powierzchni.
Wybierając obudowę B24 z klasą ochrony IP65, zyskujesz trwałość, elastyczność montażu oraz pewność wysokiej jakości wykonania.
