B16
Osłonka (wysoka)
Podwójna dźwignia blokująca
Wyjście przewodu
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 76 mm |
| Szerokość | 43 mm |
| Głębokość | 93,5 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

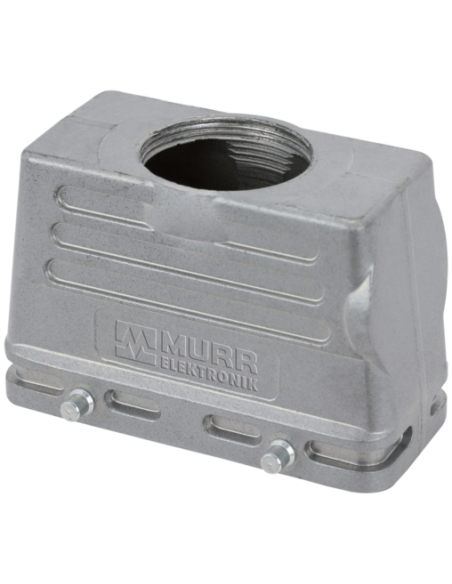

Obudowa przemysłowa Modlink Heavy B16 – wysoki profil, IP65, z podwójną dźwignią blokującą
Budowa Modlink Heavy B16 to wysokoprofilowa obudowa przeznaczona do zastosowań przemysłowych, wyróżniająca się wysokim poziomem szczelności IP65 oraz solidną, trwałą konstrukcją. Dzięki zastosowaniu aluminiowego odlewu ciśnieniowego z powłoką malowaną proszkowo, obudowa zapewnia skuteczną ochronę przed pyłem, wilgocią oraz innymi czynnikami środowiskowymi.
Najważniejsze zalety i cechy funkcjonalne obudowy Modlink Heavy B16
- Szczelność klasy IP65 – ochrona urządzenia nawet w trudnych warunkach przemysłowych, odporność na kurz i wodę (przy zmontowanym i zablokowanym zestawie z odpowiednią dławnicą).
- Podwójna dźwignia blokująca – szybki i bezpieczny montaż oraz demontaż, zwiększona stabilność i bezpieczeństwo połączenia.
- Wytrzymała konstrukcja – aluminiowy odlew ciśnieniowy pokryty powłoką proszkową zapewnia długą żywotność oraz odporność na uszkodzenia mechaniczne i korozję.
- Kompatybilność z gwintami M32 – możliwość łatwego prowadzenia przewodów o większych przekrojach, dzięki precyzyjnemu otworowi montażowemu.
- Prosty odpływ kablowy – ułatwia prowadzenie instalacji kablowej i zapewnia wygodę montażu w różnych konfiguracjach.
- Typowy rozmiar B16 – możliwość integracji z popularnymi złączami i systemami przyłączeniowymi stosowanymi w automatyce przemysłowej.
- Solidne elementy blokujące wykonane ze stali galwanizowanej – podniesiona odporność na zużycie oraz agresywne środowisko pracy.
- Zgodność z rygorystycznymi normami klimatycznymi (EN IEC 60068-1: 40/100/21), szeroki zakres temperatur pracy od -40°C do +100°C.
Zastosowania obudowy Modlink Heavy B16 w przemyśle
Obudowa Modlink Heavy B16 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka ochrona przed czynnikami zewnętrznymi oraz wytrzymałość mechaniczna. Idealnie sprawdzi się w:
- automatyzacji przemysłowej i systemach sterowania,
- budowie maszyn i urządzeń,
- przemyśle spożywczym, chemicznym oraz farmaceutycznym,
- energetyce i instalacjach elektroenergetycznych,
- systemach transportu, magazynowania i logistyki,
- aplikacjach wymagających wysokiego poziomu szczelności oraz ochrony przed pyłem i wodą.
Solidność i niezawodność dzięki zaawansowanym materiałom i przemyślanej konstrukcji

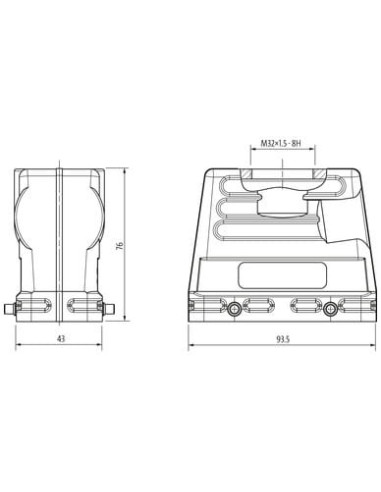

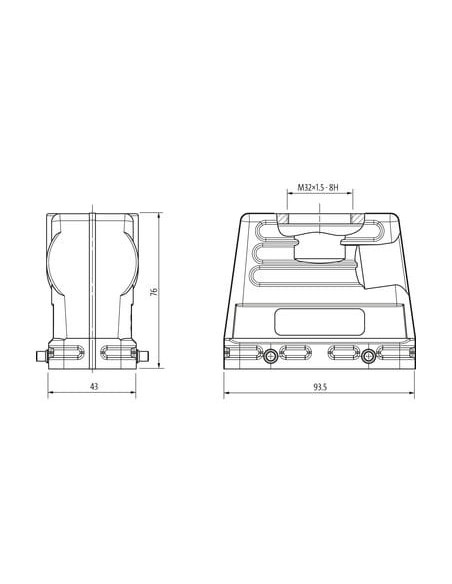

Obudowa wykonana z aluminiowego odlewu ciśnieniowego (malowanego proszkowo), w połączeniu z elementami stalowymi oraz podwójną dźwignią blokującą, gwarantuje wieloletnią, bezawaryjną eksploatację nawet w wymagających warunkach przemysłowych. Wysoki profil oraz kompaktowe wymiary (76 x 43 x 93,5 mm) umożliwiają montaż różnorodnych komponentów elektrycznych oraz zapewniają elastyczność w projektowaniu instalacji.
Typowe obszary wykorzystania i korzyści
Obudowy Modlink Heavy B16 to doskonały wybór wszędzie tam, gdzie liczy się niezawodność, łatwość montażu oraz odporność na trudne warunki środowiskowe. Pozwalają na skuteczne zabezpieczenie połączeń elektrycznych oraz elektronicznych, a także minimalizują ryzyko awarii wynikających z oddziaływania niekorzystnych czynników zewnętrznych.
