B16
Żeński
32-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,8 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 32 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 140 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

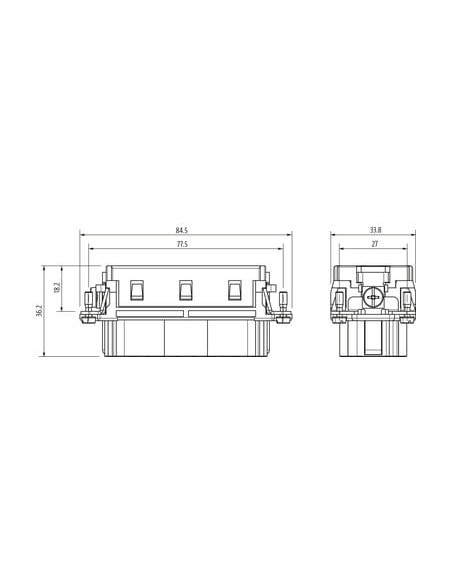

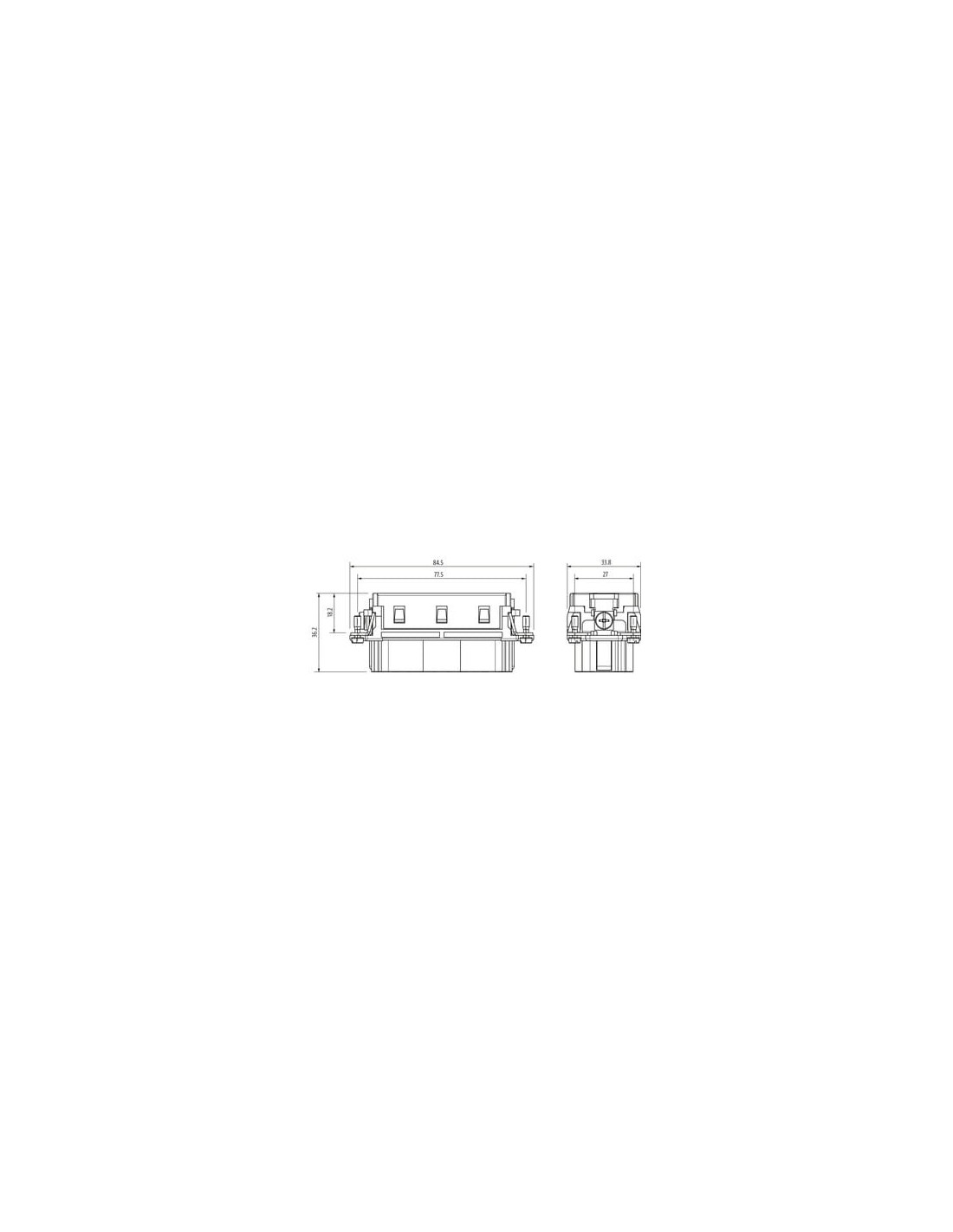

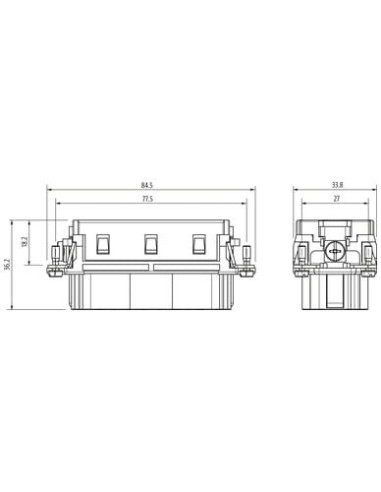

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 36,2 mm |
| Szerokość | 33,8 mm |
| Głębokość | 84,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

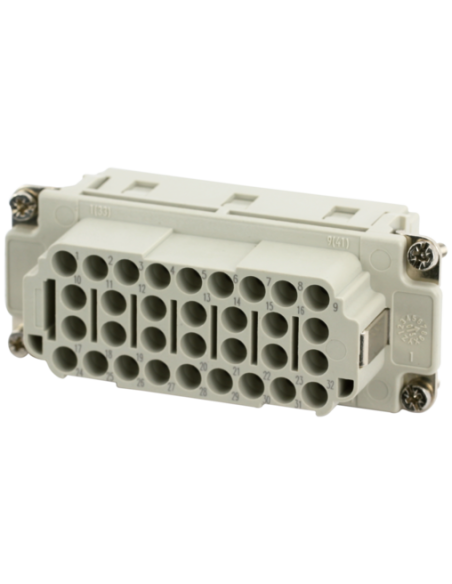

Wkład Modlink Heavy B16 żeński 32-polowy – złącze przemysłowe do zadań specjalnych
Wkład Modlink Heavy B16 żeński 32-polowy (kod produktu: 70MH-EB032-FC03020) to solidny i niezawodny element połączeniowy, dedykowany do najbardziej wymagających rozwiązań przemysłowych. Złącze to zostało zaprojektowane z myślą o wysokim obciążeniu elektrycznym i mechanicznym, zapewniając stabilność oraz długotrwałą pracę nawet w trudnych warunkach eksploatacji.
32-polowy wkład żeński B16 – wytrzymałość oraz uniwersalność w instalacjach
Wkład Modlink Heavy B16 jest kompatybilny z przemysłowymi obudowami typu B16, umożliwiając efektywne i bezpieczne łączenie przewodów o szerokim zakresie przekrojów (od 0,14 do 4 mm²), co czyni ten wkład niezwykle uniwersalnym rozwiązaniem. Idealnie sprawdzi się w:
- Automatyce przemysłowej
- Budowie maszyn i urządzeń
- Systemach sterowania i rozdzielniach elektrycznych
- Liniach produkcyjnych
- Instalacjach wymagających wielokrotnego cyklu łączenia (min. 500 cykli wtykowych)
Najważniejsze cechy złącza Modlink Heavy B16 32-polowy
- Duża liczba pinów – 32 piny plus PE pozwalają na prowadzenie wielu sygnałów oraz zasilania w jednym złączu.
- Wysoka wytrzymałość napięciowa i prądowa – praca pod napięciem do 500 V i prądem 16 A umożliwia zastosowanie w wymagających układach energetycznych.
- Odporność na warunki środowiskowe – zakres temperatury pracy od -40°C do 125°C oraz wysoki poziom ochrony przed zanieczyszczeniami (stopień 3).
- Trwałość mechaniczna – odporność na siły zrywające do 140 N, co gwarantuje stabilność połączeń nawet w wymagającym środowisku przemysłowym.
- Wysoka izolacyjność – minimalna rezystancja izolacji 100 MΩ, solidna ochrona przed przepięciami (kategoria III) oraz klasa palności V-0 wg UL94.
- Srebrzone styki z mosiądzu zapewniają niezawodność transmisji sygnału oraz długą żywotność połączenia.
Zastosowania wkładu Modlink Heavy B16 żeńskiego
Złącze to jest doskonałym wyborem do aplikacji, w których konieczne jest szybkie, bezpieczne i wielokrotne łączenie oraz rozłączanie przewodów. Może być wykorzystywane w szafach sterowniczych, panelach rozdzielczych, automatyce przemysłowej, robotyce, a także podczas serwisowania i modernizacji maszyn, gdzie kluczowe są niezawodność oraz wytrzymałość.
Budowa i jakość materiałów złącza przemysłowego B16 32-polowego
Solidna obudowa oraz wysokiej jakości komponenty, takie jak posrebrzane styki z mosiądzu czy mocowanie wykonane z tworzywa PC GF, zapewniają trwałość oraz odporność na uszkodzenia mechaniczne i chemiczne. Precyzyjne wykonanie oraz zgodność z normami IEC i EN gwarantują bezpieczeństwo i długowieczność użytkowania.
Wkład Modlink Heavy B16 żeński 32-polowy to niezastąpione rozwiązanie w instalacjach, gdzie liczy się niezawodność i prostota montażu przy jednoczesnym zachowaniu wysokich parametrów elektrycznych oraz mechanicznych.
