Dostępny
A3
Męski
4-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 400 V |
| Napięcie robocze AC na styk sygnałowy maks. | 230 V |
| Napięcie robocze DC na styk zasilania maks. | 400 V |
| Napięcie robocze DC na styk sygnałowy maks. | 230 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Długość przycięcia | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 4 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał mocowanie styków | PC |

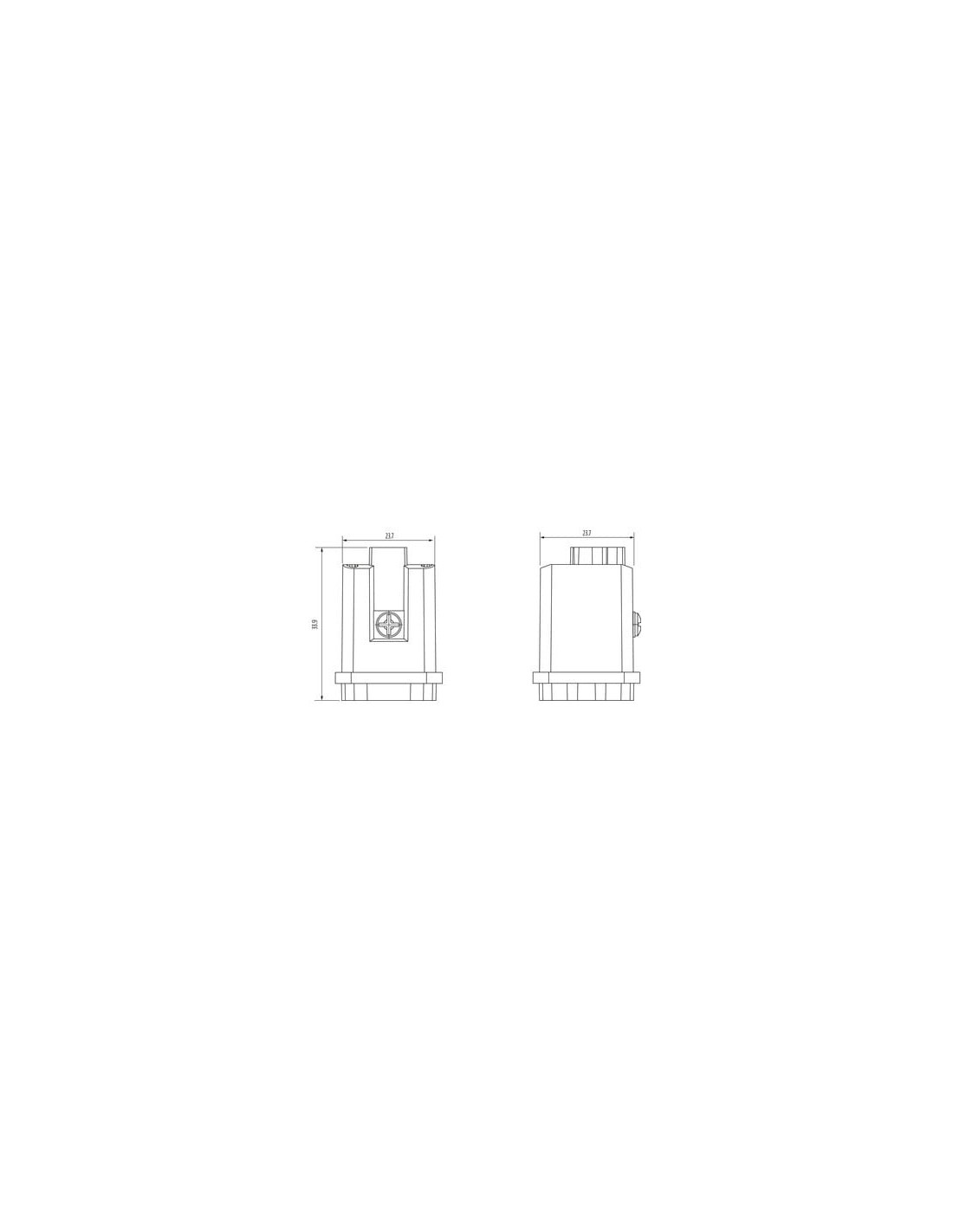

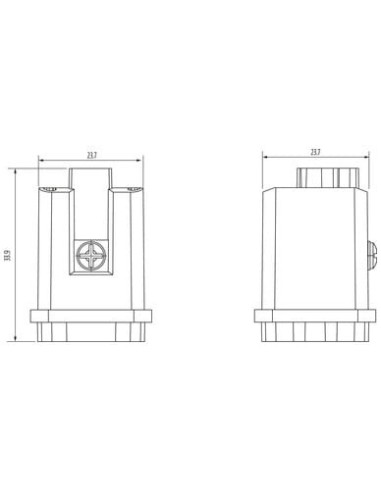

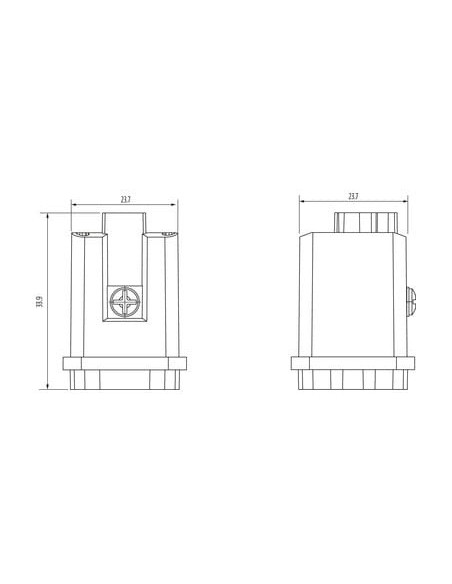

Dane mechaniczne | Dane montażowe
| Rozmiar | A3 |
| Wysokość | 33,9 mm |
| Szerokość | 23,7 mm |
| Głębokość | 23,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

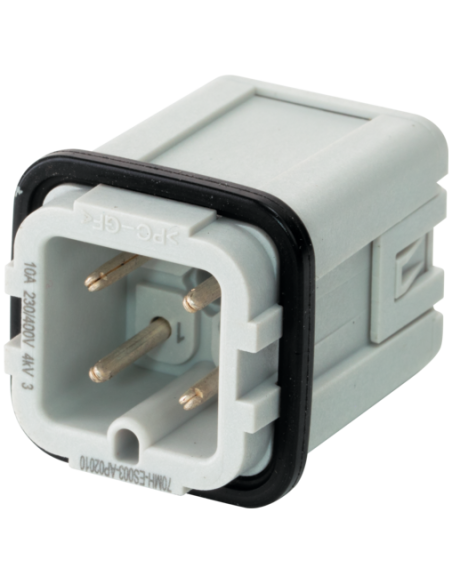

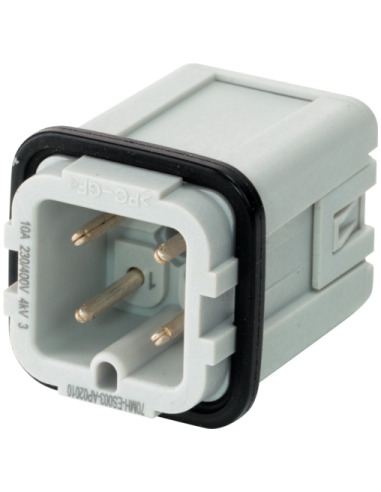

Wkładka Modlink Heavy A3 męska 4-polowa – profesjonalne połączenie zasilania 400V, 10A
Wkładka Modlink Heavy A3 męska 4-polowa to niezawodne rozwiązanie przeznaczone do wymagających zastosowań przemysłowych, w których kluczowe znaczenie ma trwałość, wytrzymałość oraz łatwość montażu. Produkt został stworzony z myślą o efektywnym i bezpiecznym łączeniu instalacji elektrycznych, zarówno w przemyśle maszynowym, jak i automatyce.
Zalety wkładki Modlink Heavy A3 męskiej 4-polowej
- Szybki i pewny montaż dzięki zaciskowi sprężynowemu typu push-in, eliminującemu konieczność użycia narzędzi i skracającemu czas instalacji.
- Obsługa wysokiego napięcia roboczego do 400V AC/DC oraz prądu 10A, co pozwala na wykorzystywanie wkładki w systemach zasilających oraz sygnałowych.
- Wysoka odporność na warunki środowiskowe – wkładka charakteryzuje się szerokim zakresem temperatur pracy od -40°C do +125°C, co umożliwia jej stosowanie nawet w ekstremalnych warunkach.
- Posrebrzane styki zapewniające doskonałą przewodność elektryczną oraz odporność na korozję.
- Odporność na pożar – wykonanie materiałowe zgodne z klasą palności UL94 V-0.
- Kompatybilność z popularnym rozmiarem A3 – ułatwia integrację z obudowami standardowymi stosowanymi w szafach sterowniczych i rozdzielnicach.
Typowe zastosowanie wkładki Modlink Heavy A3 – przemysł, automatyka, systemy energetyczne
Wkładka męska 4-polowa A3 doskonale sprawdza się w:
- szafach sterowniczych,
- maszynach przemysłowych oraz automatyce przemysłowej,
- systemach dystrybucji energii i rozdzielnicach,
- urządzeniach wymagających solidnych połączeń sygnałowych i zasilających,
- instalacjach pracujących w podwyższonym stopniu zanieczyszczenia (stopień zanieczyszczenia 3),
- tam, gdzie oczekiwana jest długa żywotność połączenia – min. 500 cykli wtykowych.
Solidna konstrukcja i bezpieczeństwo – pewność działania w trudnych warunkach
Prezentowana wkładka Modlink Heavy A3 męska 4-polowa została zaprojektowana z uwzględnieniem wysokich wymogów bezpieczeństwa elektrycznego i mechanicznego oraz wytrzymałości eksploatacyjnej. Wyposażenie w powłokę posrebrzaną oraz izolację PC gwarantuje długotrwałe i bezawaryjne działanie. Wkładka spełnia normy EN 60950-1 (kategoria przepięcia III), co świadczy o jej odporności na przepięcia i niezawodności w trudnych warunkach.
Podsumowanie – połączenie bez kompromisów
Wkładka Modlink Heavy A3 męska 4-polowa to idealny wybór dla wymagających odbiorców, ceniących sobie jakość, bezpieczeństwo i trwałość połączeń w instalacjach elektrycznych. Uniwersalność zastosowania, prostota montażu oraz zgodność z surowymi normami przemysłowymi sprawiają, że znajduje ona zastosowanie zarówno w nowoczesnych liniach produkcyjnych, jak i przy modernizacji istniejących systemów.
