B6
Żeński
6-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,5 mm |
| Średnica izolacji żył min. | 3,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,5 Nm |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 6 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 35 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 35 mm |
| Szerokość | 33,9 mm |
| Głębokość | 50,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

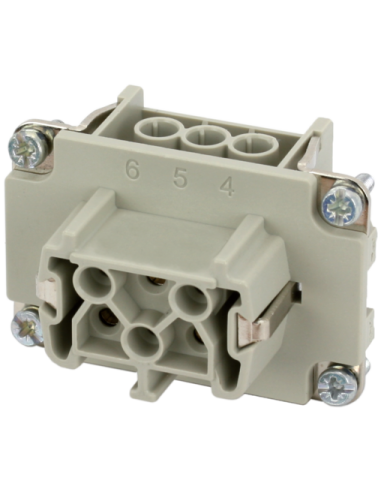

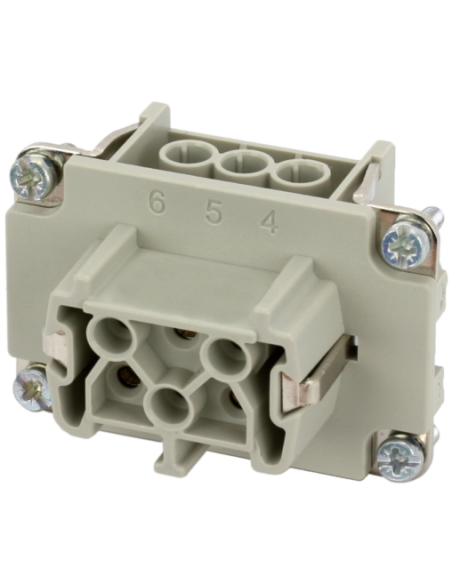

Złącze przemysłowe Modlink Heavy B6 – wkład żeński 6-polowy 500V 16A (70MH-EB006-DS03020)
Wkład Modlink Heavy B6 żeński o kodzie 70MH-EB006-DS03020 to wysokiej jakości komponent przeznaczony do budowy przemysłowych złączy wielopinowych w aplikacjach o zwiększonych wymaganiach dotyczących niezawodności oraz bezpieczeństwa zasilania. Jego konstrukcja umożliwia efektywne i bezpieczne podłączanie instalacji elektrycznych o prądzie roboczym do 16A oraz napięciu do 500V AC/DC.
Główne zalety i zastosowania wkładu Modlink Heavy B6
Wkład żeński B6 Murrelektronik został zaprojektowany z myślą o intensywnej eksploatacji przemysłowej – zapewnia długotrwałą, stabilną pracę nawet w trudnych warunkach środowiskowych. Przewidziany do szybkiego montażu w standardowych obudowach typu B6 (system Modlink Heavy), gwarantuje bezpieczne i trwałe połączenia elektryczne. Typowe zastosowania obejmują:
- Budowę i serwisowanie maszyn przemysłowych oraz linii produkcyjnych
- Automatykę przemysłową
- Szafy sterownicze, rozdzielnie elektryczne, skrzynki zasilające
- Szybkozłączki w instalacjach wymagających wielokrotnego rozłączenia i połączenia
Zaciski śrubowe ułatwiają pewne i szybkie mocowanie przewodów o przekroju od 0,5 do 2,5 mm² (AWG 20–14), a obudowa zapewnia wysoki poziom ochrony mechanicznej oraz elektrycznej. Produkt charakteryzuje się podwyższoną odpornością na wilgoć, pył oraz czynniki zewnętrzne, dzięki czemu idealnie nadaje się do zastosowania zarówno w zamkniętych, jak i narażonych na trudne warunki środowiskowe instalacjach przemysłowych.
Konstrukcja i wykonanie – wytrzymałość oraz bezpieczeństwo
Styk wykonany z mosiądzu i posrebrzany, co gwarantuje wysoką przewodność elektryczną oraz znakomitą ochronę przed korozją. Izolator z PA GF (poliamid wzmocniony włóknem szklanym) zwiększa odporność mechaniczną oraz stabilność wymiarową. Element spełnia wymagania norm dotyczących bezpieczeństwa i odporności ogniowej (UL94 V-0).
Wytrzymałość mechaniczna wkładu potwierdza odporność na siłę trzymania do 150 N oraz gwarancja trwałości minimum 500 cykli wtykowych, co przekłada się na wieloletnią eksploatację w wymagających aplikacjach przemysłowych.
Możliwości montażu i kompatybilność

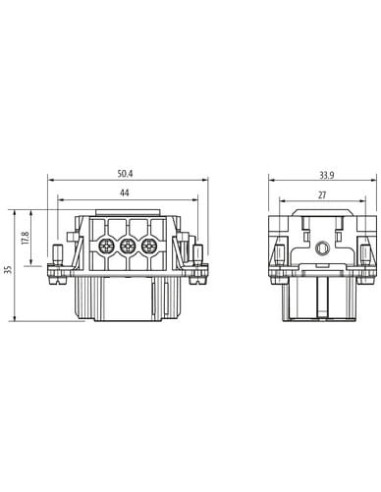

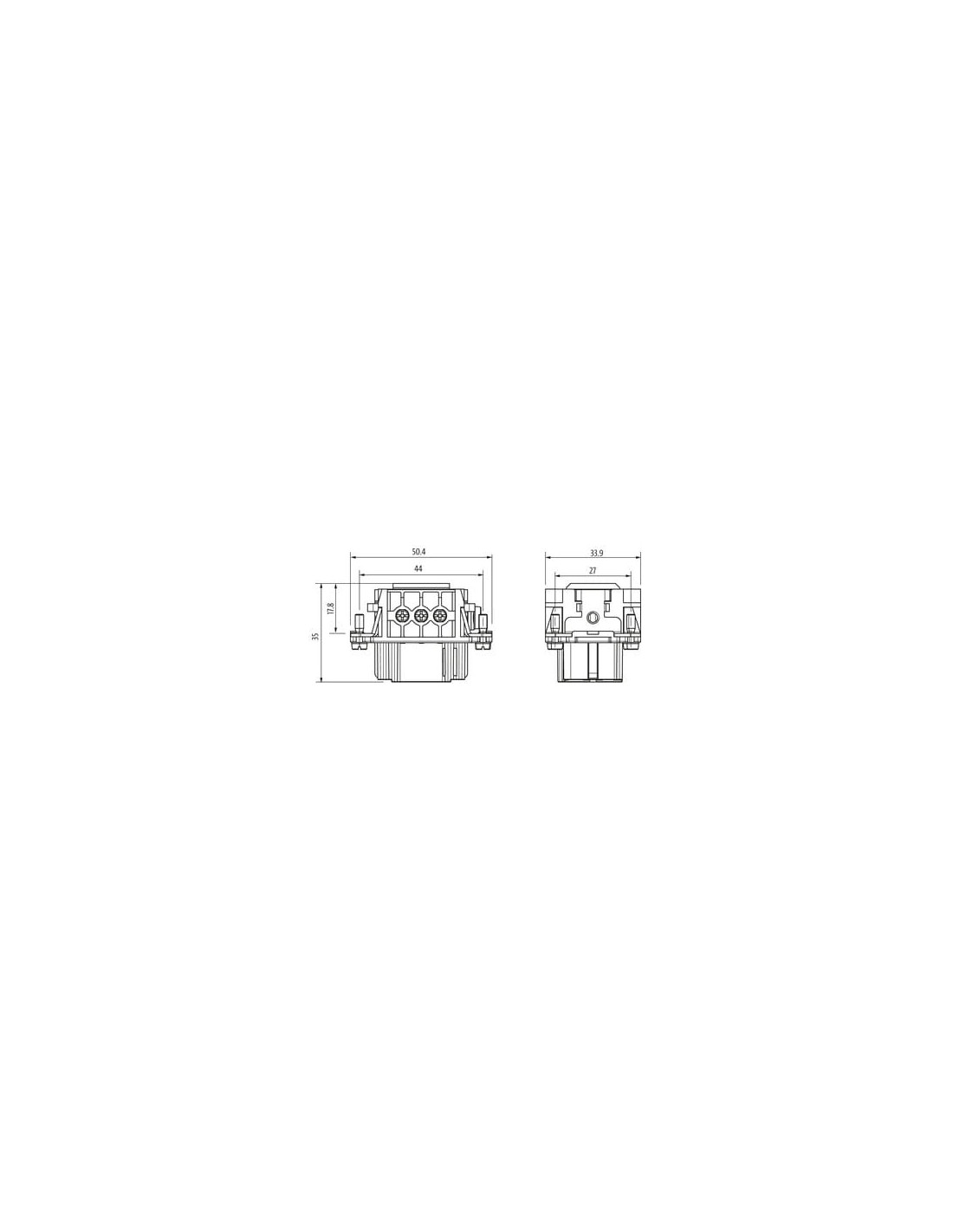

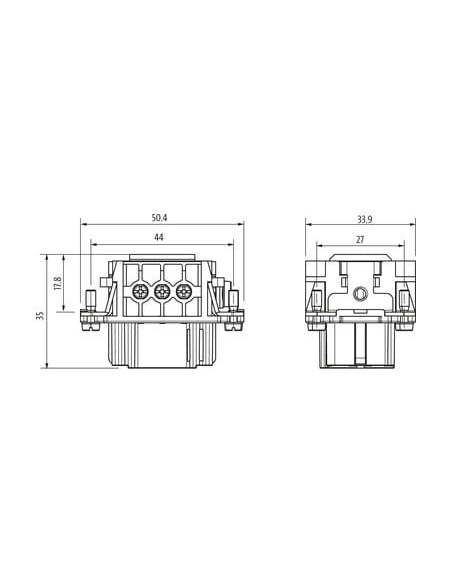

Wkład w rozmiarze B6 (35 x 33,9 x 50,4 mm) pasuje do większości standardowych obudów przemysłowych Modlink Heavy B6 oraz kompatybilnych systemów wielopinowych. Montaż jest prosty i szybki dzięki precyzyjnym wymiarom oraz zastosowanemu typowi złączy. Odpowiedni do pracy w zakresie temperatur od -40°C do +125°C, sprawdza się nawet w najbardziej wymagających warunkach otoczenia.
- Szybki montaż dzięki zaciskom śrubowym
- Uniwersalne zastosowanie w systemach automatyki i energoelektroniki
- Trwałość i bezpieczeństwo potwierdzone normami
Idealne rozwiązanie dla projektantów i integratorów systemów automatyki, dla których kluczowe są niezawodność oraz łatwość serwisowania instalacji.
