B16
Męski
4+2-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 830 V |
| Napięcie robocze AC na styk sygnałowy maks. | 400 V |
| Napięcie robocze DC na styk zasilania maks. | 830 V |
| Napięcie robocze DC na styk sygnałowy maks. | 400 V |
| Prąd roboczy na styk zasilania maks. | 80 A |
| Prąd roboczy na styk sygnałowy maks. | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1,5 mm² |
| Przekrój przyłącza maks. | 16 mm² |
| Numer AWG min. | 16 |
| Numer AWG maks. | 5 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 6 mm |
| Długość odizolowania maks. | 14 mm |
| Średnica izolacji żył zmienna maks. | max. 11 mm (Power); max. 4.8 mm (Signal) |
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | min. 2.5 Nm (Power); min. 0.5 Nm (Signal) |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 4 + 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania zasilania min. | 500 N |
| Siła trzymania sygnału min. | 400 N |
| Siła ciągnięcia maks. | 100 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

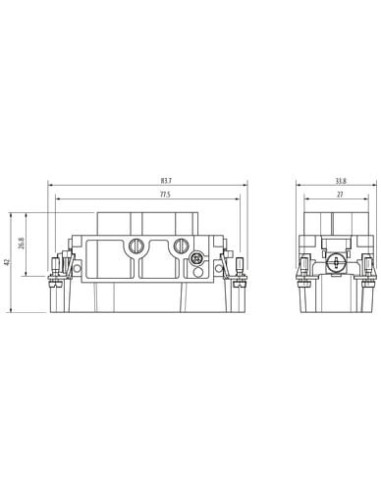

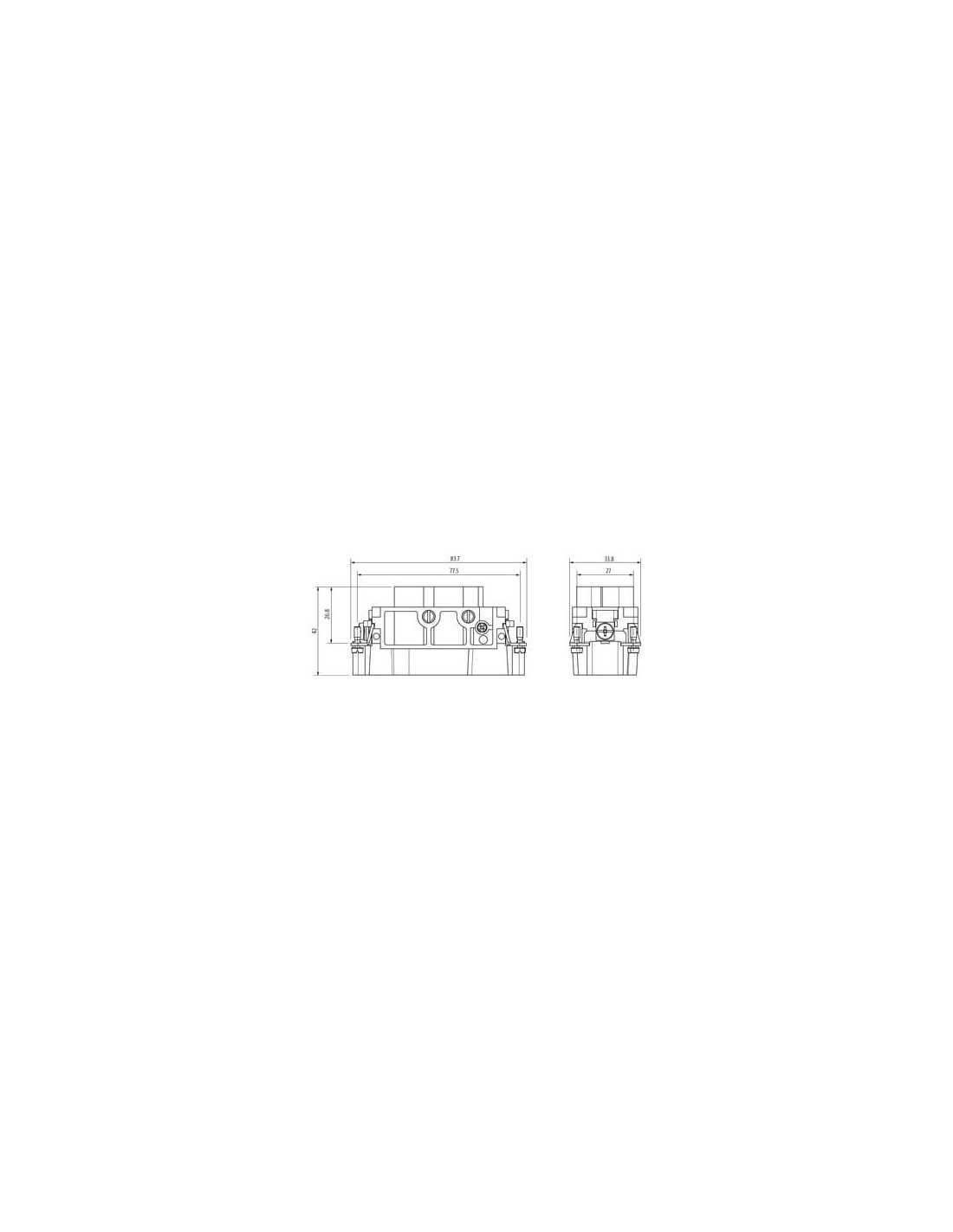

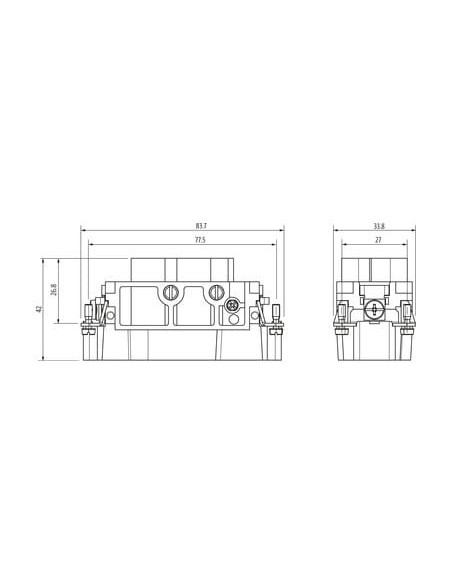

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 42 mm |
| Szerokość | 33,8 mm |
| Głębokość | 83,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

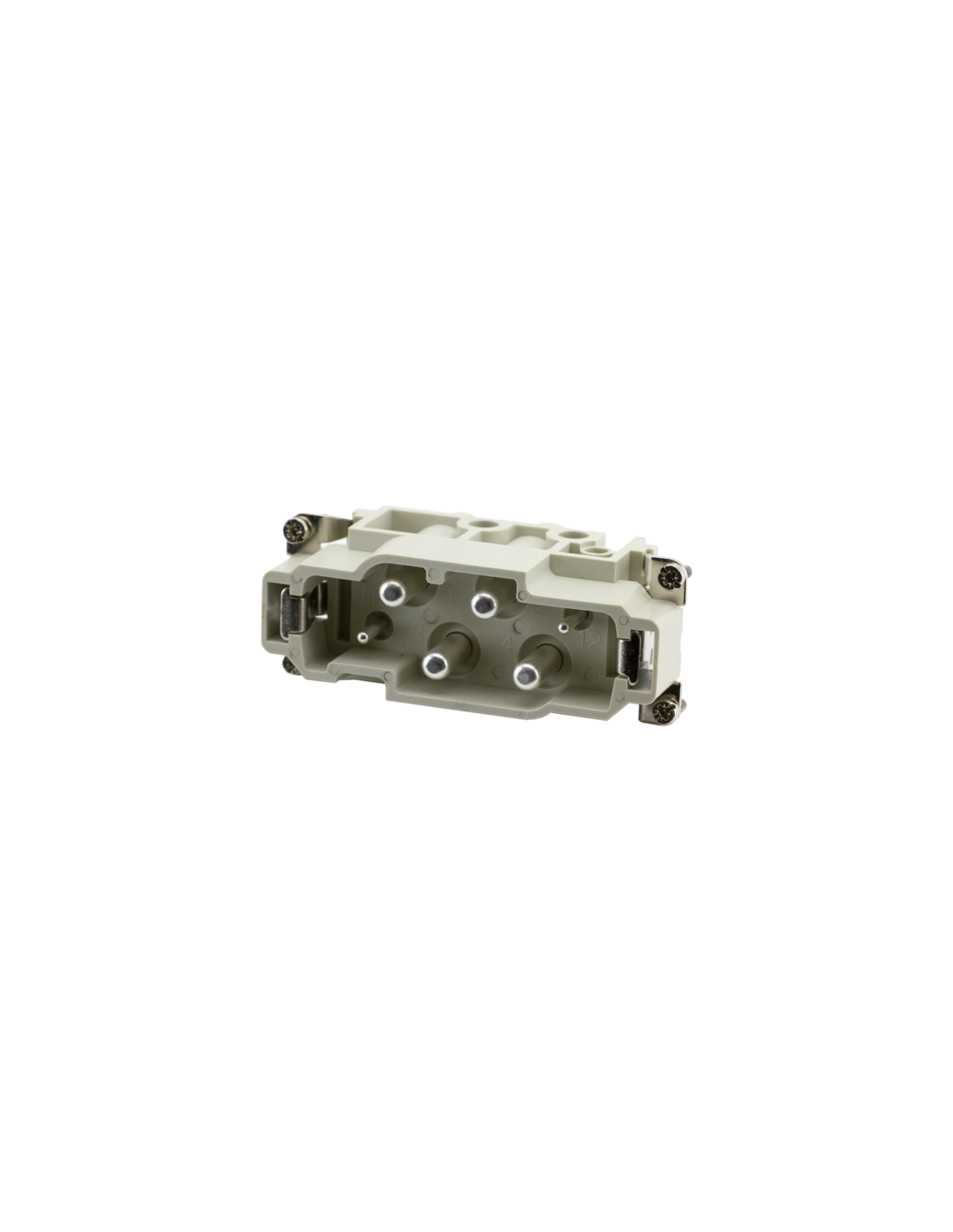

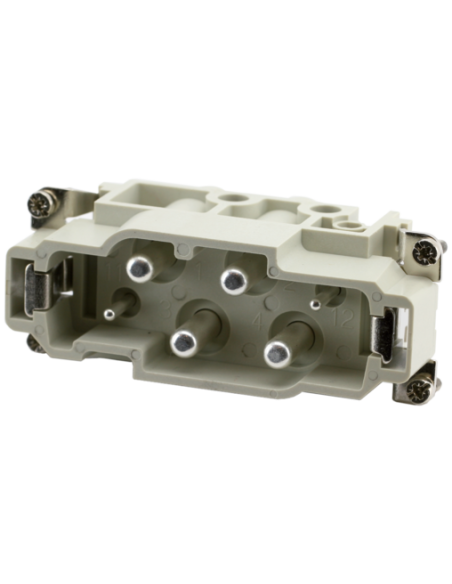

Wkładka publikacji Modlink Heavy B16 męska 4+2-polowa – solidne rozwiązanie do połączeń przemysłowych
Wkładka publikacji Modlink Heavy B16, męska to wysokiej jakości komponent zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, w których kluczowe są niezawodność, bezpieczeństwo oraz łatwość instalacji. Produkt oznaczony kodem 70MH-ES4U2-FS04000 to 4+2-polowy wkład typu śrubowego, obsługujący napięcie do 830 V (AC/DC) oraz wysokie wartości prądu, a także spełniający rygorystyczne normy bezpieczeństwa.
Zastosowania i zalety – wkładka elektroinstalacyjna do zastosowań przemysłowych
Wkładka Modlink Heavy B16 sprawdzi się wszędzie tam, gdzie konieczne jest szybkie i trwałe połączenie elektryczne o wysokiej wydajności. Swoje zastosowanie znajdzie m.in. w:
- Automatyce przemysłowej – połączenia szaf sterowniczych, zasilanie maszyn i linii produkcyjnych, rozdzielnice mocy.
- Systemach zasilania – przesył energii w instalacjach urządzeń o dużym poborze prądu.
- Budowie maszyn i urządzeń – trwałe i bezpieczne połączenia elektryczne w trudnych warunkach środowiskowych.
- Energetyce oraz aplikacjach wymagających odporności na przepięcia i wysokie temperatury.
Do głównych zalet produktu należą:
- Wysoka wytrzymałość prądowa i napięciowa – obsługuje do 80 A na stykach zasilania oraz do 830 V napięcia roboczego.
- Solidne wykonanie – korpus z trwałego materiału, styki posrebrzane z mosiądzu, odporność na warunki przemysłowe i wysokie temperatury (od -40°C do +125°C).
- Bezpieczeństwo użytkowania – zgodność z kategoriami przepięć oraz grupą materiałów izolacyjnych zgodnych z normą IEC 60664-1, a także wysoka izolacja oraz odporność dielektryczna do 8 kV.
- Łatwy montaż – zaciski śrubowe umożliwiają szybkie i pewne podłączanie przewodów o przekrojach od 1,5 do 16 mm², z zastosowaniem różnych długości odizolowania przewodów.
- Uniwersalność – standardowy rozmiar B16 oraz kompatybilność z popularnymi systemami złączy przemysłowych.
Charakterystyka techniczna – wytrzymałość i elastyczność instalacji
Wkładka męska Modlink Heavy B16 oferuje solidną konstrukcję oraz ergonomiczną budowę, która pozwala na wielokrotne cykle wtykowe (do minimum 500 podłączeń). Dodatkowo produkt wyróżnia się znaczną siłą trzymania złączy (do 500 N dla zasilania i 400 N dla sygnałów), co gwarantuje stabilność instalacji nawet w przypadku drgań czy silnych obciążeń mechanicznych.
Typowe obszary wykorzystania – automatyka, energetyka, przemysł
Wkładka 4+2-polowa B16 została zaprojektowana przede wszystkim do aplikacji w rozbudowanych instalacjach automatyki, energetyki oraz przemysłowych systemach zasilania i sterowania. Dzięki wysokim parametrom elektrycznym i mechanicznym produkt ten jest doskonałym wyborem w środowiskach narażonych na zmienne i trudne warunki – od rozdzielnic po linie produkcyjne oraz systemy transportowe.
Produkt spełnia klasę niepalności UL94 V-0, co dodatkowo zwiększa bezpieczeństwo dla operatorów i urządzeń.
Podsumowanie – dlaczego warto wybrać Modlink Heavy B16 męski 4+2-polowy?
Modlink Heavy B16 (70MH-ES4U2-FS04000) to profesjonalny wkład przemysłowy o wszechstronnym zastosowaniu w branży automatyki, energetyki oraz budowy maszyn i urządzeń. Dzięki solidnemu wykonaniu, wysokim parametrom elektrycznym oraz prostocie montażu, jest to komponent godny polecenia wszędzie tam, gdzie liczy się niezawodność, bezpieczeństwo i długowieczność połączenia elektrycznego.
