Dostępny
A16
Męski
16-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,8 mm |
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,4 Nm |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 16 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła wyciągu min. | 50 N |
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 220 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | A16 |
| Wysokość | 36 mm |
| Szerokość | 23 mm |
| Głębokość | 72 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

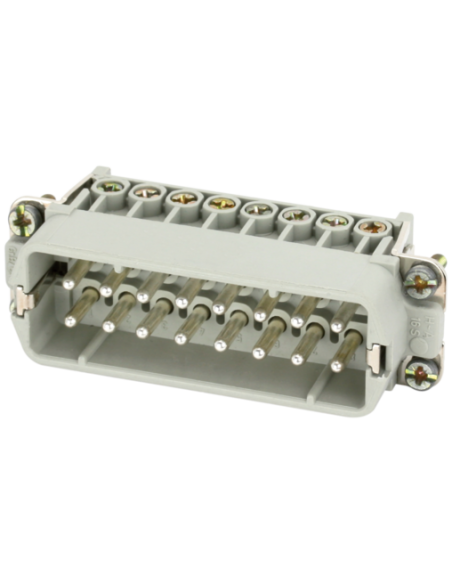

Wkład męski A1616-polowy 16-pinowy 250V 16A – złącze przemysłowe
Wkład męski A1616-polowy z zaciskami śrubowymi to uniwersalne i wytrzymałe rozwiązanie do przemysłowych systemów połączeń elektrycznych. Przeznaczony jest do pracy przy napięciu 250 V oraz prądzie 16 A, dzięki czemu doskonale sprawdza się zarówno w automatyce przemysłowej, jak i w aplikacjach wymagających niezawodnych i trwałych połączeń.
Zalety i możliwości zastosowania wkładu męskiego A1616-polowego
Wkład złączy A16 jest przeznaczony do pracy w trudnych warunkach przemysłowych, dzięki solidnej konstrukcji i wysokiej odporności mechanicznej. Obudowa z wysokiej jakości tworzywa oraz posrebrzane styki zapewniają długą żywotność i stabilność parametrów elektrycznych. Produkt jest idealny do zastosowań w:
- Sterowniach maszyn i urządzeń przemysłowych
- Rozdzielnicach elektrycznych i szafach sterowniczych
- Zasilaniu silników elektrycznych oraz innych odbiorników wymagających wielopinowych, pewnych połączeń
- Transporcie przemysłowym i automatyce budynkowej
- Modernizacji i rozbudowie istniejących instalacji elektrycznych
Wytrzymałość i niezawodność połączenia
Produkt oferuje dużą liczbę cykli podłączania – minimum 500 cykli wtykowych, dzięki czemu jest przystosowany do wielokrotnego użytkowania bez utraty jakości połączenia. Wysokie parametry wytrzymałości mechanicznej (siła trzymania minimum 150 N, siła wyciągu minimum 50 N) gwarantują stabilność nawet podczas intensywnej eksploatacji w środowisku przemysłowym.
Szybkie i bezpieczne połączenia – zaciski śrubowe SK
Wkład wyposażony jest w zaciski śrubowe SK, które umożliwiają łatwe i bezpieczne podłączenie przewodów o przekroju od 0,5 do 2,5 mm² (AWG 20–14). Każde złącze zapewnia pewny kontakt i zapobiega luzowaniu się przewodów. Sposób montażu pozwala na szybką instalację i serwisowanie nawet w trudno dostępnych miejscach.
Parametry odpornościowe i szeroki zakres temperatur pracy
Produkt spełnia normę UL94 V-0 w zakresie niepalności oraz jest odporny na szeroką gamę warunków atmosferycznych. Temperatura pracy od -40°C do +125°C umożliwia użycie w ekstremalnych warunkach przemysłowych, w tym na zewnątrz lub w miejscach narażonych na wahania temperatury.
Wymiary i konstrukcja – kompaktowość i uniwersalność

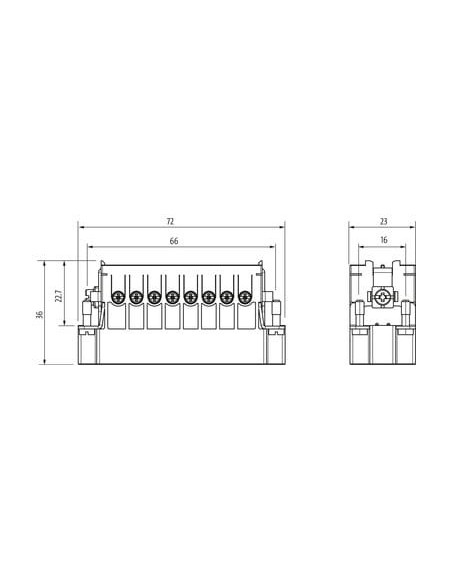

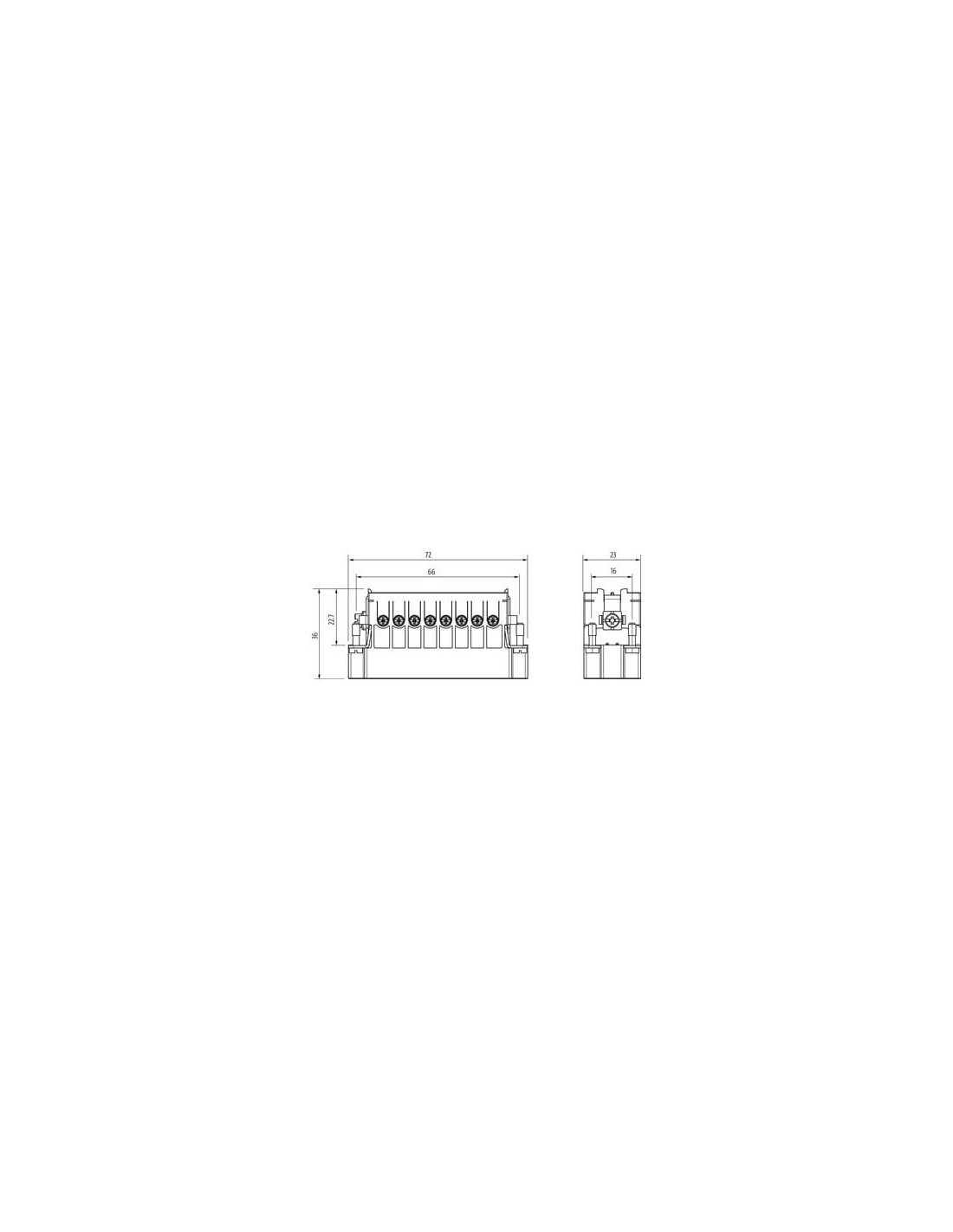

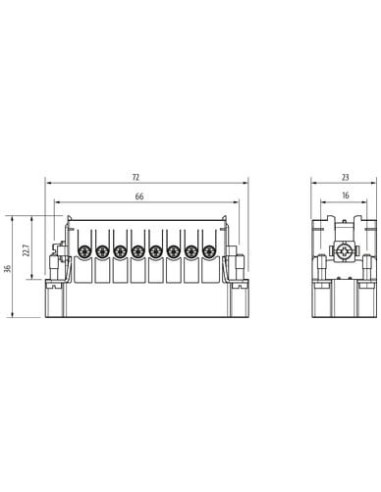

Wkład męski A1616-polowy charakteryzuje się kompaktowymi wymiarami (72 x 36 x 23 mm), co ułatwia montaż nawet w najbardziej ograniczonych przestrzeniach. Uniwersalny rozstaw pinów (16 + PE) sprawia, że znajduje zastosowanie w wielu typach przemysłowych wtyczek i obudów złączeniowych.
- Liczba pinów: 16 + PE
- Materiał styków: mosiądz, powłoka posrebrzana
- Grupa materiałów izolacyjnych: IIIb (wg IEC 60664-1)
- Kategoria przepięcia: III (wg EN 60664-1 i EN 60950-1)
Kod produktu: 70MH-ES016-CS01020
Dzięki solidnej konstrukcji oraz szerokiemu wachlarzowi zastosowań wkład męski A1616-polowy znajduje uznanie wśród profesjonalistów poszukujących niezawodnych rozwiązań połączeniowych do przemysłu i automatyki.
