A3
Męski
3-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 400 V |
| Napięcie robocze DC | 400 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Długość przycięcia | 5,8 mm |
| Średnica izolacji żył min. | 4 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła wyciągu min. | 40 N |
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 100 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe

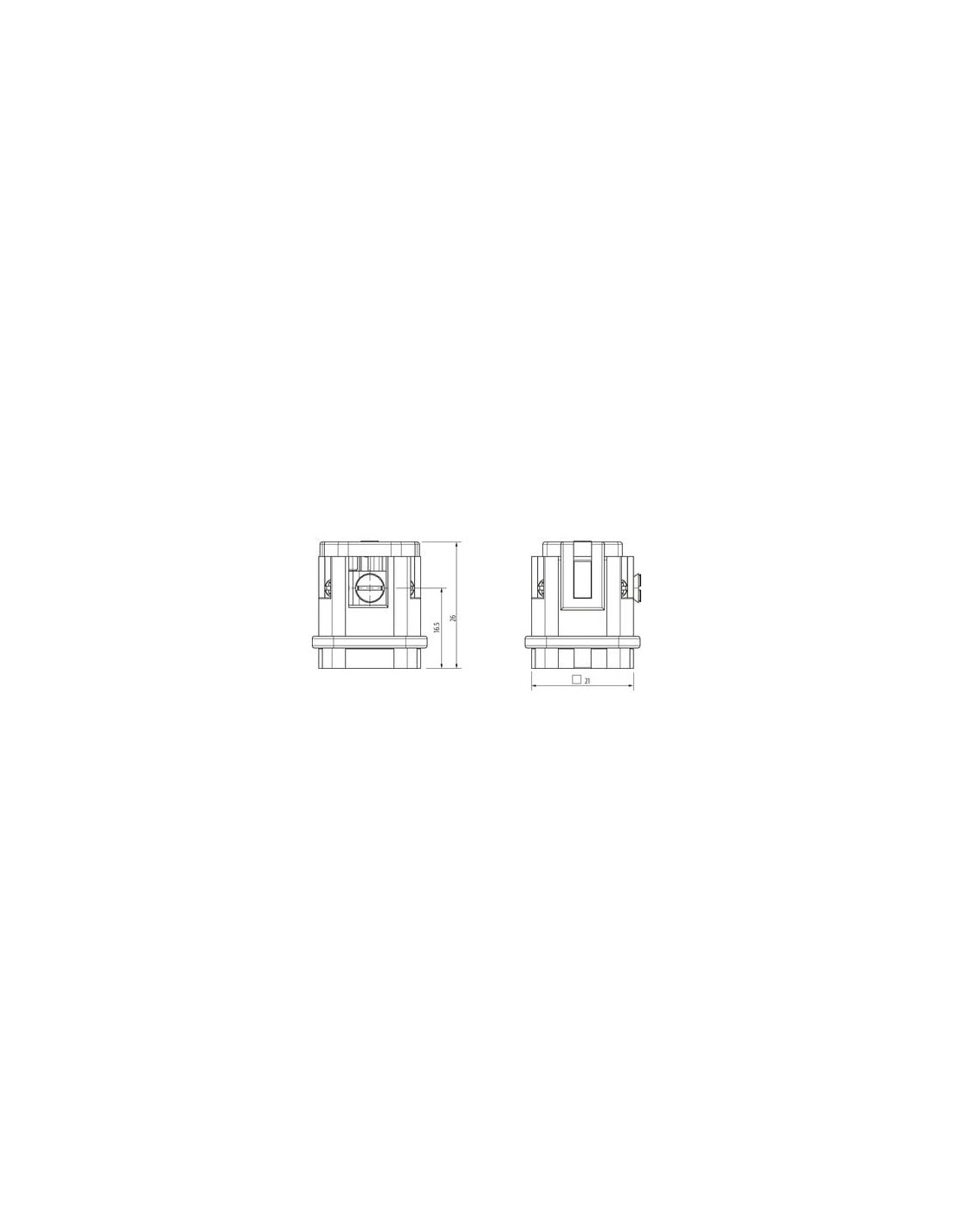

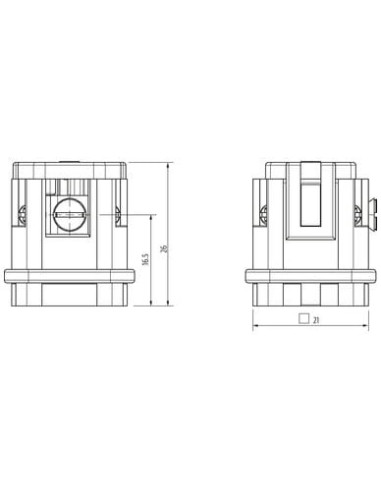

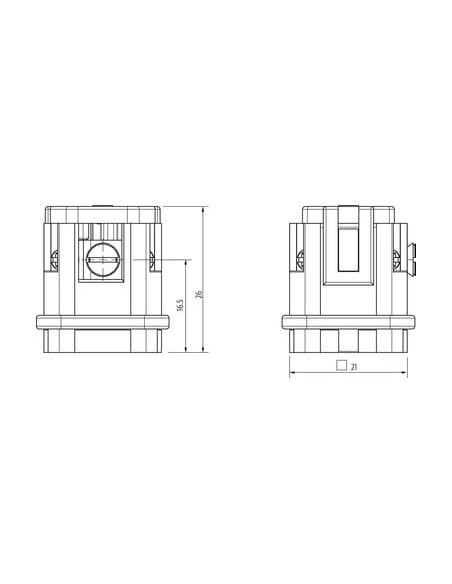

| Rozmiar | A3 |
| Wysokość | 26 mm |
| Szerokość | 21 mm |
| Głębokość | 21 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

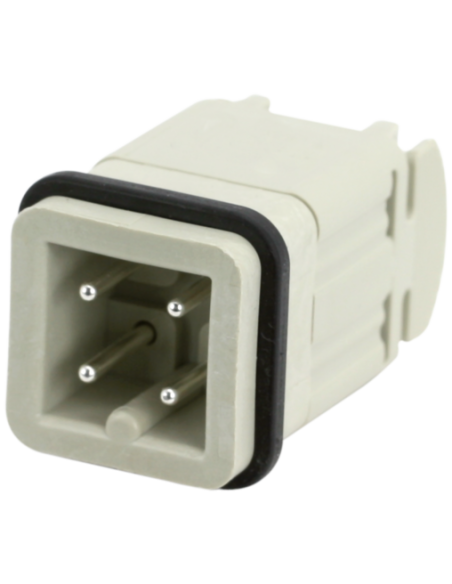

Wkładka księgowa Modlink Heavy męski A3 3-polowa 400V, 10A – profesjonalne złącze przemysłowe
Wkładka księgowa Modlink Heavy męski A3 3-polowa to niezawodne rozwiązanie dla wymagających systemów zasilania i przesyłu energii w przemyśle. Kompaktowa konstrukcja oraz solidność wykonania sprawiają, że produkt ten sprawdza się w najtrudniejszych warunkach przemysłowych. Złącze zaprojektowano z myślą o trwałości i bezpieczeństwie użytkowania, co potwierdzają wysokie parametry elektryczne oraz liczne certyfikaty jakości.
Główne zalety i funkcjonalności wkładki Modlink Heavy A3
- Uniwersalne zastosowanie – złącze idealnie nadaje się do budowy szaf sterowniczych, urządzeń automatyki, maszyn przemysłowych oraz instalacji o wysokich wymaganiach dotyczących niezawodności połączeń elektrycznych.
- Wysoka wytrzymałość elektryczna – obsługa napięć do 400V i prądów do 10A pozwala na pracę w systemach o średnich i wysokich obciążeniach.
- Bezpieczne i trwałe połączenie – sprawdzone zaciski śrubowe gwarantują pewność kontaktu oraz minimalizują ryzyko awarii związanych z luzowaniem przewodów.
- Odporność mechaniczna – korpus wykonany z wysokogatunkowego tworzywa oraz posrebrzane styki zapewniają długotrwałą eksploatację nawet w trudnych warunkach środowiskowych.
- Łatwa instalacja – kompaktowe wymiary i przejrzysta konstrukcja umożliwiają szybki i wygodny montaż w systemach modułowych i szynowych.
- Wysoki poziom ochrony – materiał izolacyjny spełniający klasę V-0 wg UL94 oraz parametry środowiskowe zgodne z EN IEC 60068-1 (zakres temperatur od -40°C do +125°C).
Typowe zastosowania wkładki zasilającej Modlink Heavy A3
Złącze Modlink Heavy A3 znajduje szerokie zastosowanie w nowoczesnych instalacjach przemysłowych, zwłaszcza w miejscach, gdzie kluczowe jest szybkie rozłączanie i łączenie obwodów mocy. Przykłady użycia obejmują:
- Systemy automatyki przemysłowej
- Linie produkcyjne
- Maszyny i urządzenia technologiczne
- Szafy rozdzielcze i sterownicze
- Połączenia serwisowe
- Aplikacje o wysokim stopniu zanieczyszczenia środowiska pracy
Konstrukcja i trwałość – co wyróżnia ten produkt?
Złącze zostało wyposażone w 3 piny oraz dodatkowy styk PE, co zwiększa bezpieczeństwo połączeń i pozwala na zachowanie wymogów norm międzynarodowych. Odpowiednio dobrany mosiądz pokryty srebrem na stykach oraz zastosowanie wytrzymałych tworzyw konstrukcyjnych z dodatkiem włókna szklanego (PA GF) wpływają na podwyższoną odporność chemiczną oraz mechaniczną.
Maksymalna liczba cykli wtykowych – minimum 500 – to gwarancja wielokrotnego użytkowania bez utraty parametrów elektrycznych i mechanicznych. Dzięki wysokiej wytrzymałości mechanicznej (siła trzymania min. 150N, siła wyciągu min. 40N) wkładka sprosta nawet najintensywniejszej eksploatacji.
Dlaczego warto wybrać wkładkę Modlink Heavy A3 męską?
Decydując się na Modlink Heavy A3, można liczyć na niezawodność, bezpieczeństwo i uniwersalność. Wkładka sprawdzi się doskonale zarówno w nowych instalacjach, jak i podczas modernizacji istniejącej infrastruktury przemysłowej, a jej kompaktowe rozmiary (26x21x21 mm) pozwalają na instalację w miejscach o ograniczonej przestrzeni.
