Dostępny
B24
Obudowa montowana na powierzchni (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | dwuustronny |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

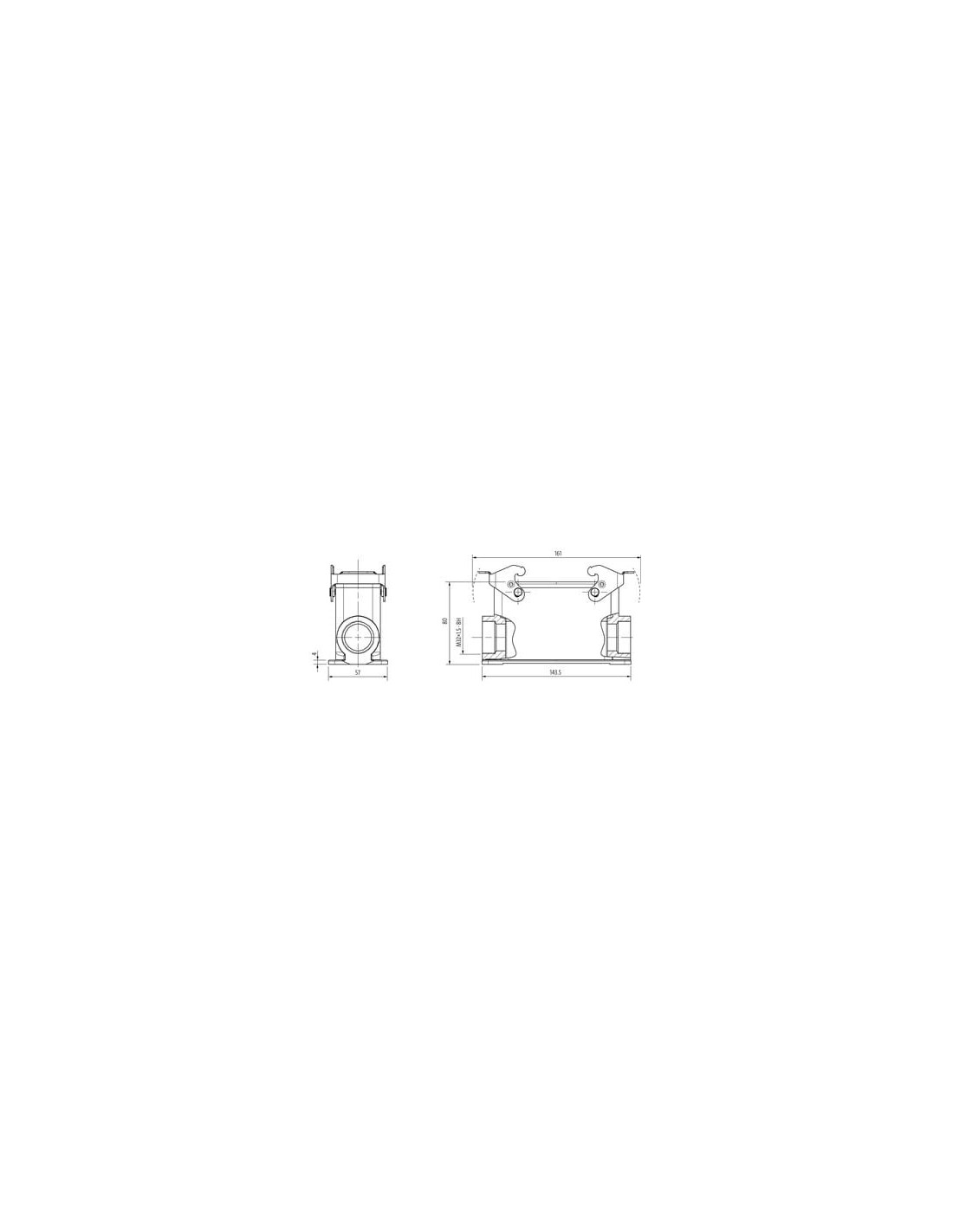

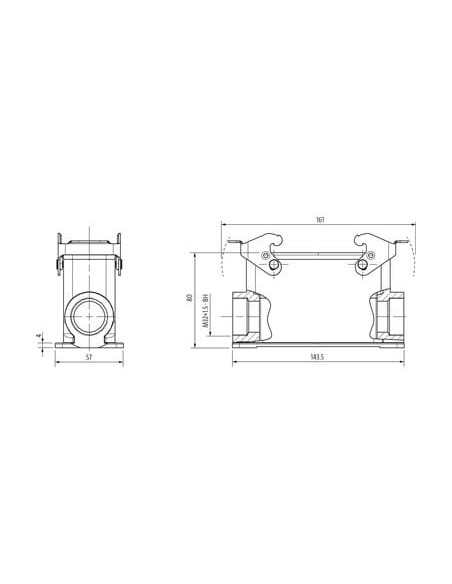

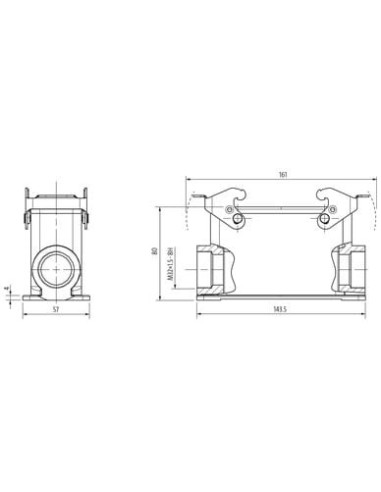

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 80 mm |
| Szerokość | 57 mm |
| Głębokość | 143,5 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

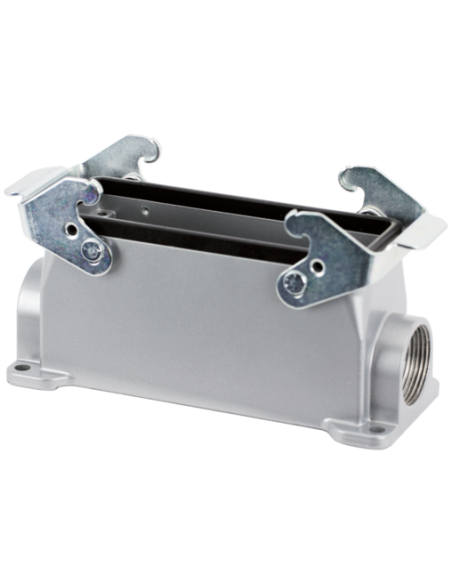

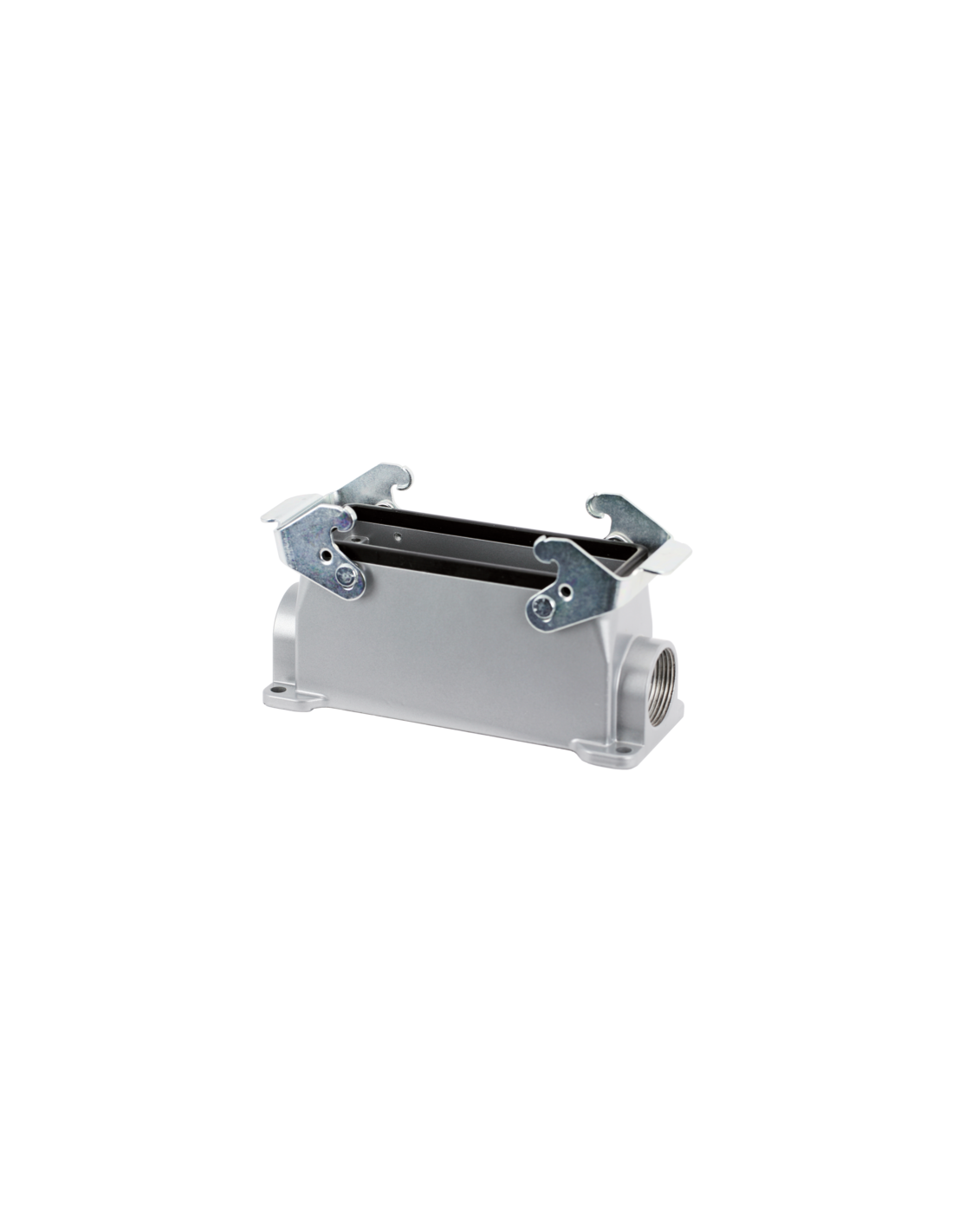

Obudowa Modlink Heavy B24 – Wysoki Profil, Wytrzymała Konstrukcja, IP65
Obudowa Modlink Heavy B24 (kod produktu: 70MH-GSGHQ-B02D000) to wyjątkowo solidne rozwiązanie przeznaczone do ochrony i montażu złączy elektrycznych oraz komponentów przemysłowych w wymagających warunkach środowiskowych. Dzięki wysokiemu profilowi oraz stopniowi ochrony IP65, doskonale sprawdza się w aplikacjach, gdzie kluczowe są bezpieczeństwo, szczelność oraz trwałość.
Najważniejsze zalety obudowy Modlink Heavy B24
- Wysoka odporność na czynniki zewnętrzne – dzięki stopniowi ochrony IP65, urządzenie jest skutecznie zabezpieczone przed pyłem oraz strugami wody z dowolnego kierunku.
- Wytrzymała konstrukcja aluminiowa – obudowa wykonana z ciśnieniowego odlewu aluminiowego, co gwarantuje dużą odporność mechaniczną oraz długą żywotność.
- Specjalna podwójna dźwignia blokująca – umożliwia pewne i szybkie zamknięcie, zwiększając bezpieczeństwo użytkowania i ułatwiając serwisowanie.
- Powłoka malowana proszkowo – zabezpiecza przed korozją i uszkodzeniami mechanicznymi.
- Szeroki zakres temperatur pracy – zapewnia niezawodne działanie w zakresach od -40°C do +100°C.
Zastosowanie obudowy Modlink Heavy B24 – Gdzie sprawdzi się najlepiej?
Obudowy Modlink Heavy B24 znajdują szerokie zastosowanie w przemyśle automatyki, maszynowym, elektrotechnicznym oraz wszędzie tam, gdzie wymagane jest niezawodne i szczelne zabezpieczenie złączy oraz przewodów. Są dedykowane do instalacji na powierzchni, a dzięki wysokiemu profilowi umożliwiają montaż większej liczby komponentów wewnętrznych.
- Systemy automatyki przemysłowej i integracja maszyn
- Maszyny produkcyjne i linie technologiczne
- Infrastruktura zasilania i dystrybucja sygnałów
- Stacje rozdzielcze, szafy sterownicze
- Środowiska o wysokim zapyleniu lub narażone na działanie wilgoci
Możliwości montażu i bezpieczeństwo użytkowania
Obudowa wyposażona jest w dwustronne odejście kablowe z gwintem montażowym M32, co umożliwia wygodne prowadzenie przewodów z obu stron. Dzięki zastosowaniu uszczelki NBR oraz wysokiej jakości materiałów blokujących (stal ocynkowana), zapewniony jest wysoki poziom szczelności nawet przy intensywnym użytkowaniu. Minimalna liczba cykli wtykowych to 500, co stanowi gwarancję trwałości w codziennych zastosowaniach przemysłowych.
Podsumowanie – Wytrzymała obudowa do wymagających zadań
Modlink Heavy B24 z wysokim profilem i podwójną dźwignią blokującą to rozwiązanie przygotowane z myślą o najbardziej wymagających aplikacjach przemysłowych, gdzie niezawodność i odporność na warunki środowiskowe mają kluczowe znaczenie.
