Seria E
B24
Męski
24-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 24 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 33,7 mm |
| Szerokość | 33,9 mm |
| Głębokość | 110,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

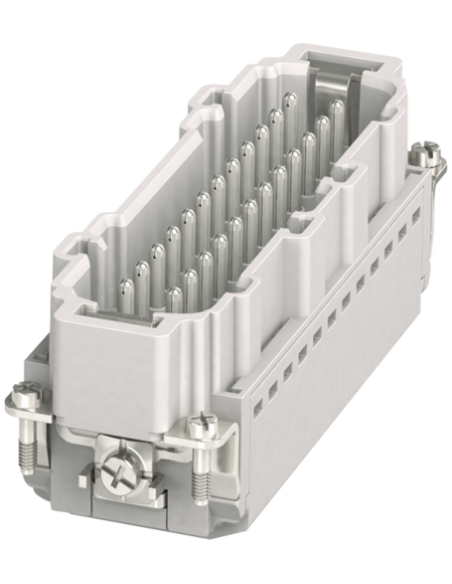

Wkładka konstytucyjna Modlink Heavy B24 męska 24-polowa – niezawodne rozwiązanie do wymagających aplikacji przemysłowych
Wkładka konstytucyjna Modlink Heavy B24 męska 24-polowa (kod produktu: 70MH-ES024-GP03020) to wysokiej klasy komponent przeznaczony do budowy niezawodnych połączeń elektrycznych w środowiskach przemysłowych. Zastosowanie zacisku sprężynowego typu Push-in umożliwia szybkie i bezpieczne montowanie przewodów bez użycia narzędzi, co znacząco skraca czas instalacji oraz minimalizuje ryzyko błędów połączeń.
Bezpieczeństwo i wytrzymałość – idealny wybór do trudnych warunków
Modlink Heavy B24 zapewnia wysoką odporność na czynniki zewnętrzne – od niskich temperatur do -40°C aż po ekstremalne warunki do 125°C. Kategoria klimatyczna 40/125/10 zgodnie z EN IEC 60068-1 gwarantuje stabilną pracę w szerokim zakresie temperatur oraz wilgotności. Zastosowane materiały o wysokiej klasie niepalności UL94 V-0 oraz stykowe powłoki posrebrzane przekładają się na długotrwałą niezawodność, nawet w środowiskach o podwyższonym ryzyku zanieczyszczenia i przepięć.
Zastosowania wkładki Modlink Heavy B24 męskiej
Wkładka B24 męska znajduje zastosowanie wszędzie tam, gdzie niezbędna jest modułowa, szybka i trwała integracja połączeń elektrycznych. Najczęściej używana jest w:
- Szafach sterowniczych oraz rozdzielnicach przemysłowych,
- Automatyzacji linii produkcyjnych,
- Budowie maszyn i urządzeń przemysłowych,
- Robotyce oraz transporcie technologicznym,
- Energetyce i aplikacjach wymagających niezawodnych połączeń wysokiego napięcia i prądu,
- Systemach modularnych, gdzie kluczowa jest łatwa i szybka wymienność modułów.
Główne zalety konstrukcji – precyzja i niezawodność
Modlink Heavy B24 to komponent, który został zaprojektowany z uwzględnieniem najwyższych standardów bezpieczeństwa i trwałości:
- Zacisk push-in pozwalający na szybki montaż bez użycia narzędzi,
- Do 24 biegunów + PE, umożliwiając podłączanie wielu przewodów w jednym, kompaktowym złączu,
- Wysoka wytrzymałość mechaniczna i elektryczna – do 500V oraz 16A na pin,
- Odporność na silne przepięcia (do 6kV) oraz zanieczyszczenia klasy 3,
- Intuicyjne podłączenie przewodów o przekroju od 0,14 mm² do 2,5 mm² (AWG 26-14),
- Wytrzymałość na minimum 500 cykli wtykowych, zapewniająca wieloletnią eksploatację.
Wymiary i zgodność – integracja z systemami przemysłowymi

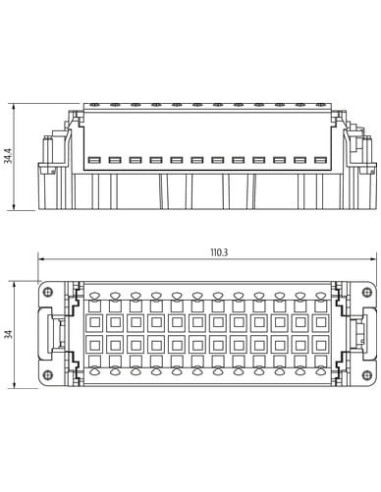

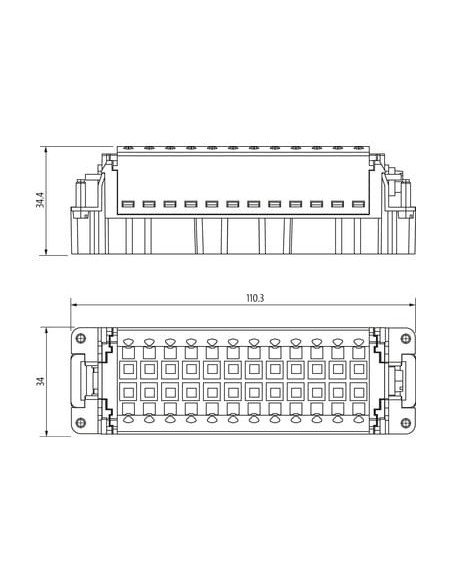

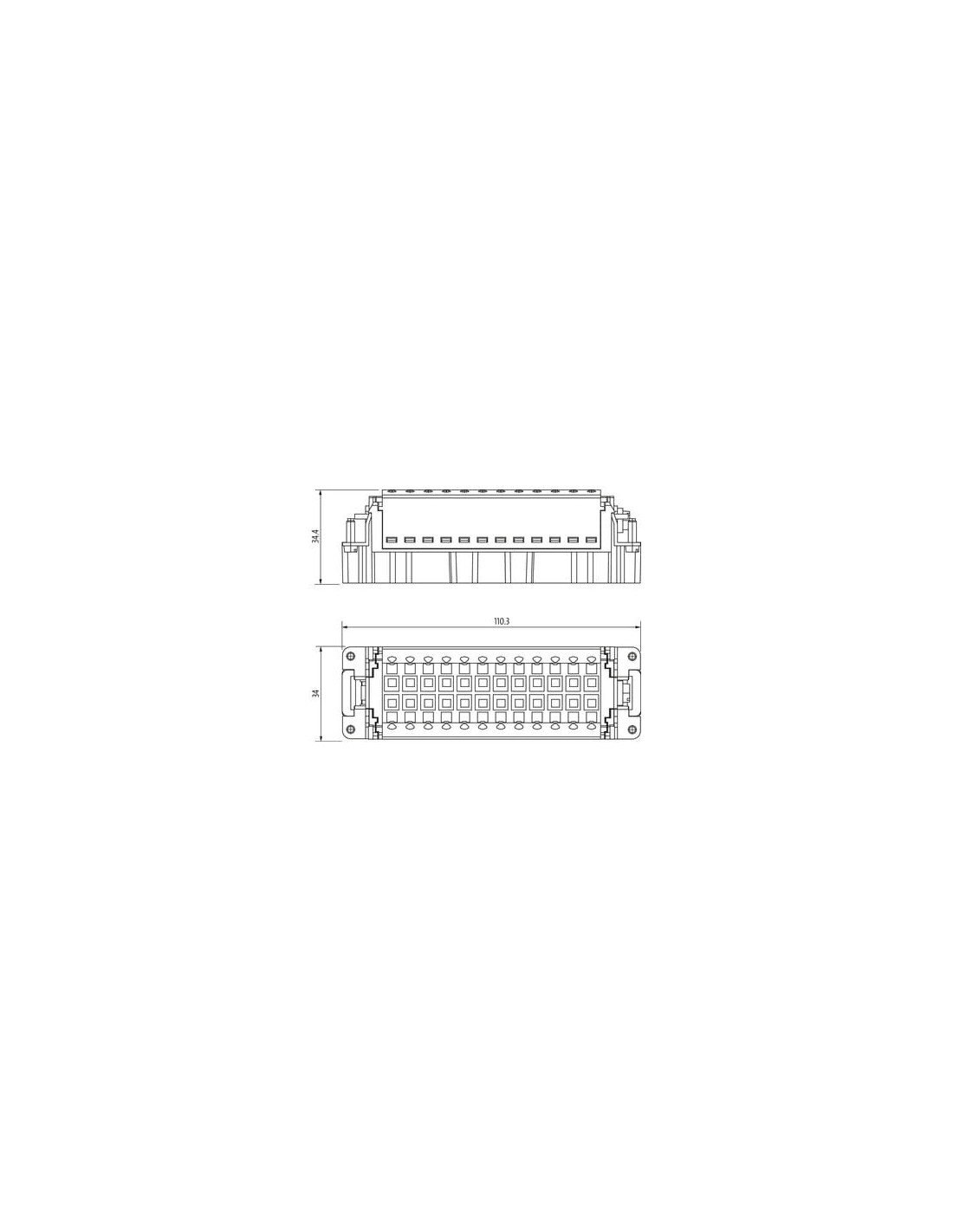

Standardowy rozmiar B24, zgodność z normami branżowymi oraz kompaktowa budowa (wysokość 33,7 mm, szerokość 33,9 mm, głębokość 110,4 mm) pozwalają na pełną integrację z istniejącymi i nowo projektowanymi instalacjami.
Wkładka Modlink Heavy B24 męska to pewność połączenia, łatwość serwisowania i gwarancja długotrwałej pracy nawet w najtrudniejszych warunkach przemysłowych. Sprawdzi się wszędzie tam, gdzie kluczowe są niezawodność, wytrzymałość i szybka instalacja.
