Seria E
B6
Męski
6-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 6 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC |

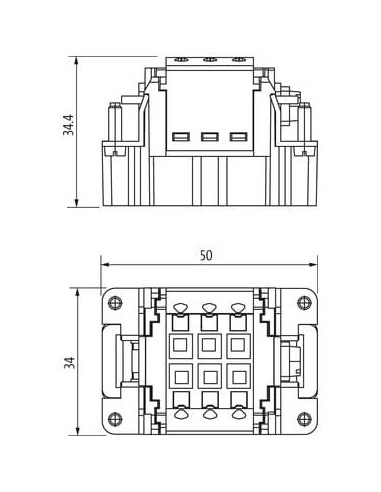

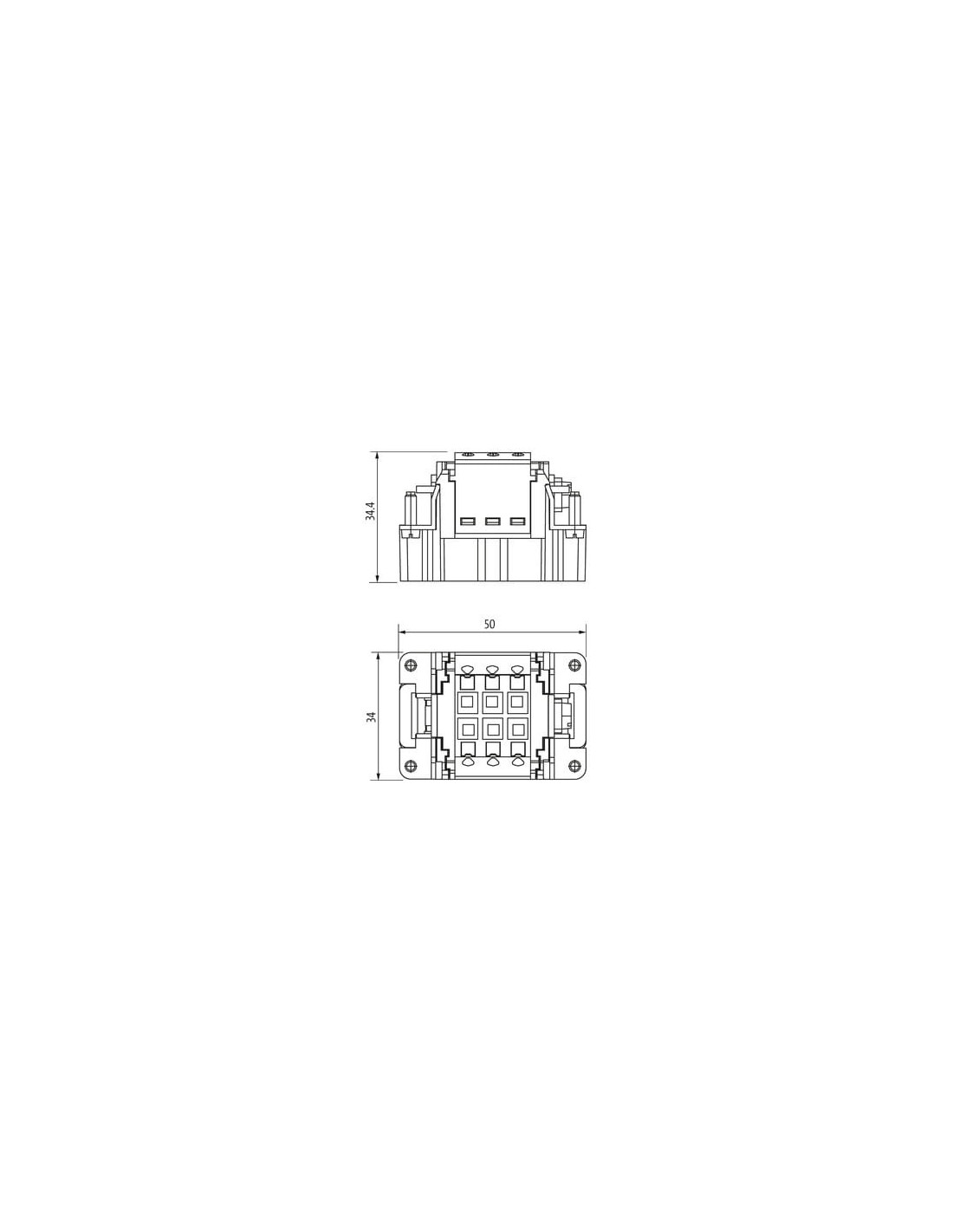

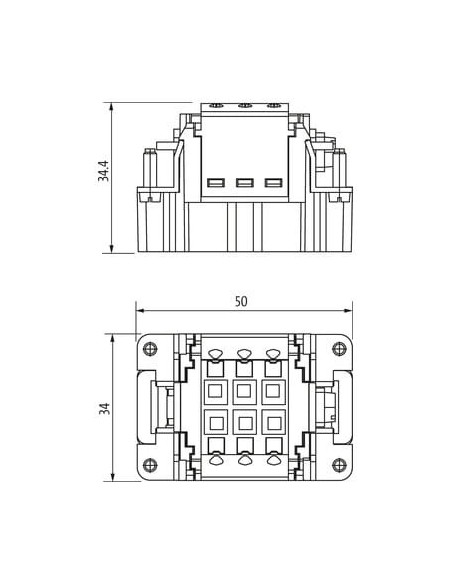

Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 33,7 mm |
| Szerokość | 33,9 mm |
| Głębokość | 50,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

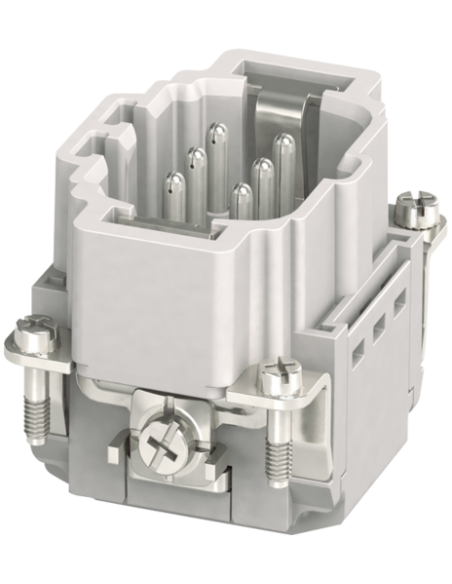

Wkładka konstytucyjna Modlink Heavy B6 męska – 6-polowa, push-in, 500V, 16A
Wkładka konstytucyjna Modlink Heavy B6 męska o kodzie 70MH-ES006-DP03020 to zaawansowany element złącz przemysłowych, zapewniający niezawodne i bezpieczne połączenie elektryczne w najtrudniejszych warunkach środowiskowych. Dostosowana do wymagań nowoczesnych instalacji przemysłowych, doskonale sprawdza się w automatyce, sterowaniu maszynami, energetyce czy budowie rozdzielnic. Wyposażona w zaciski push-in, gwarantuje szybki i pewny montaż przewodów bez konieczności użycia narzędzi, co znacząco skraca czas instalacji.
Zastosowanie i zalety wkładki Modlink Heavy B6
Produkt przeznaczony jest do zastosowań wymagających dużej wytrzymałości mechanicznej oraz wysokiego poziomu bezpieczeństwa elektrycznego. Wkładka B6 męska znajduje zastosowanie między innymi w:
- automatyce przemysłowej
- budowie maszyn i linii technologicznych
- systemach sterowania i rozdzielnicach
- przemyśle energetycznym
- rozbudowanych instalacjach elektrycznych
Główne zalety:
- 6-polowa konstrukcja (+ PE) umożliwia przesyłanie kilku sygnałów lub zasilania w ramach jednego złącza
- Wysoka wytrzymałość prądowa do 16A oraz napięciowa do 500V – doskonały wybór do wymagających aplikacji
- Zaciski push-in umożliwiają błyskawiczne, niezawodne i bezpieczne podłączenie przewodów
- Odporność na temperatury od -40°C do +125°C – przystosowanie do pracy w ekstremalnych warunkach
- Materiał styków: mosiądz posrebrzany – wysoka przewodność i odporność na korozję
- Klasa niepalności UL94 V-0 zapewnia zwiększone bezpieczeństwo pożarowe
- Kompaktowe wymiary ułatwiają integrację w szafach sterowniczych oraz ciasnych przestrzeniach instalacyjnych
Wytrzymałość i niezawodność wkładki Modlink Heavy B6
Wkładka Modlink Heavy B6 charakteryzuje się wysoką odpornością mechaniczną oraz gwarancją niezawodnego działania przez długi okres eksploatacji. Zestyk przeznaczony jest do minimum 500 cykli wtykowych. Stopień zanieczyszczenia 3 oraz znakomite parametry przepięciowe (kategoria III, napięcie udarowe do 6 kV) pozwalają stosować złącze w instalacjach o podwyższonych wymaganiach dotyczących niezawodności i bezpieczeństwa.
Budowa i kompatybilność techniczna
Korpus wykonany z wysokiej jakości tworzywa PC zapewnia dużą odporność na uszkodzenia mechaniczne oraz wpływ czynników chemicznych. Kompaktowy rozmiar B6 (wysokość 33,7 mm, szerokość 33,9 mm, głębokość 50,4 mm) pozwala na szerokie zastosowanie w nowoczesnych systemach elektrycznych. Produkt został zaprojektowany do współpracy z komponentami Murrelektronik – zaleca się stosowanie dedykowanych tulejek dla optymalnej trwałości i niezawodności połączenia.
Podsumowanie – profesjonalny wybór do wymagających zadań
Wkładka konstytucyjna Modlink Heavy B6 męska 6-polowa push-in to sprawdzone rozwiązanie dla profesjonalnych zastosowań przemysłowych. Dzięki dopracowanej konstrukcji, wysokim parametrom elektrycznym oraz prostocie montażu, znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność, bezpieczeństwo i trwałość połączeń elektrycznych.
