Dostępny
Męski
12-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 400 V |
| Napięcie robocze AC na styk sygnałowy maks. | 250 V |
| Napięcie robocze DC na styk zasilania maks. | 400 V |
| Napięcie robocze DC na styk sygnałowy maks. | 250 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 3,7 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 12 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 70 N |
| Siła trzymania modułów min. | 150 N |
| Siła ciągnięcia maks. | 60 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |

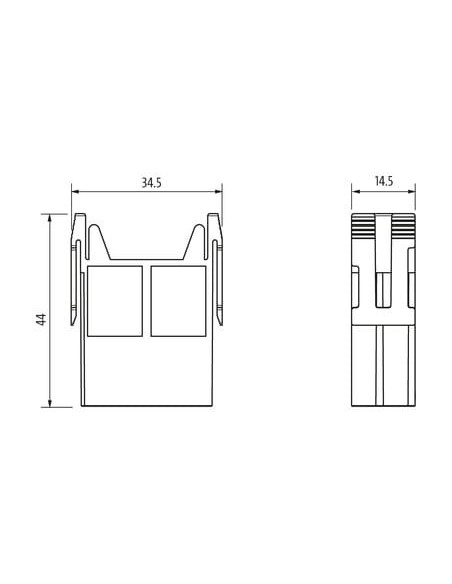

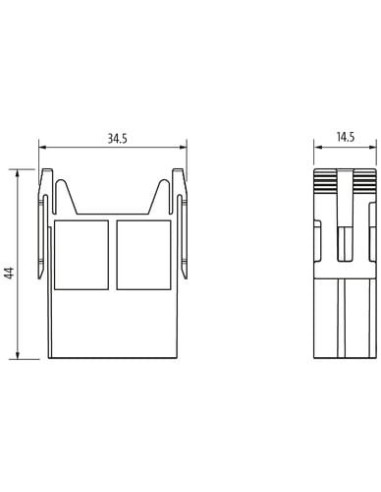

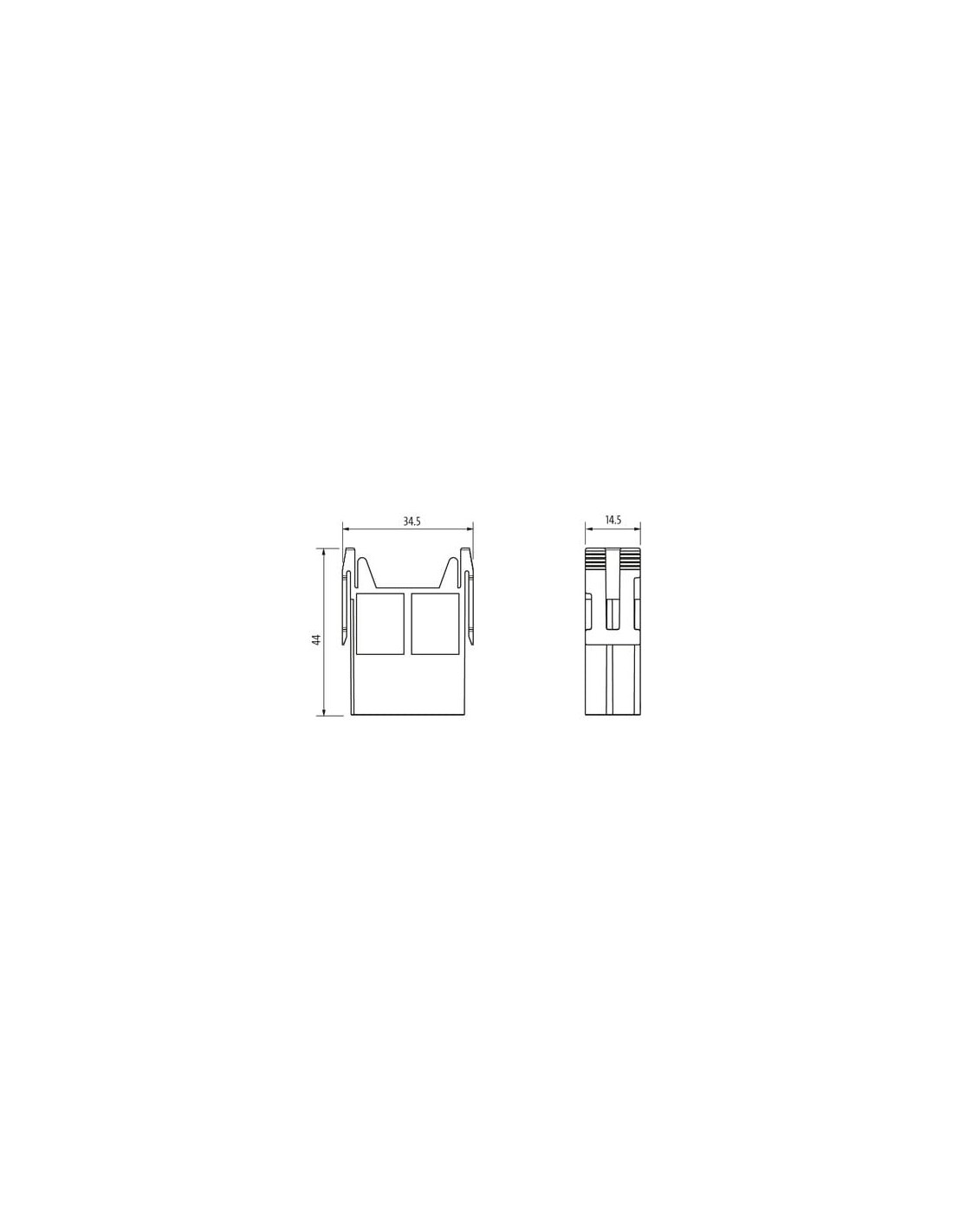

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 44 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

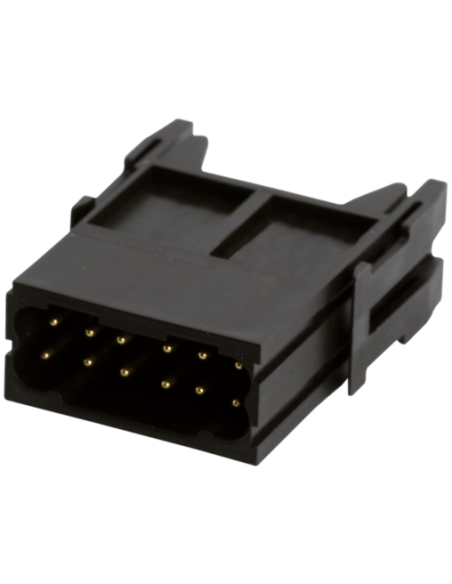

Wkład Modlink Heavy Modular męski 12-polowy 70MH-MAB1C-0120801 – wytrzymałe i uniwersalne złącze przemysłowe
Wkład Modlink Heavy Modular męski 12-polowy (kod produktu: 70MH-MAB1C-0120801) to wysokiej klasy element złączny, przeznaczony do zastosowań przemysłowych, zapewniający stabilność połączenia oraz bezpieczeństwo w środowiskach o podwyższonych wymaganiach technicznych.
Zastosowanie złącza Modlink Heavy Modular – niezawodność w przemyśle
Zaawansowana konstrukcja 12-polowego wkładu męskiego czyni go doskonałym rozwiązaniem do instalacji automatyki przemysłowej, szaf sterowniczych, maszyn produkcyjnych oraz urządzeń elektrycznych wymagających wielobiegunowych, trwałych połączeń. Wysoka liczba cykli łączeniowych umożliwia wielokrotne użytkowanie bez ryzyka utraty niezawodności.
- Szeroki zakres temperatur pracy (-40°C do 125°C) pozwala na eksploatację w trudnych warunkach otoczenia.
- Odporność na przepięcia oraz wysoka klasa izolacji zapewniają bezpieczeństwo użytkowania w układach zasilania i sygnałowych.
- Wysoka wytrzymałość mechaniczna oraz solidna konstrukcja ograniczają ryzyko uszkodzenia podczas montażu i eksploatacji.
- Uniwersalny zacisk śrubowy umożliwia podłączenie przewodów o różnym przekroju oraz łatwy montaż, nawet w ciasnych przestrzeniach.
Budowa i bezpieczeństwo wkładu Modlink Heavy Modular
Obudowa modułu wykonana jest z odpornego na uszkodzenia poliamidu PA, zgodnego z klasą trudnopalności UL94 V-0, co gwarantuje wysoki poziom bezpieczeństwa przeciwpożarowego. Styki wykonane z mosiądzu pokrytego warstwą srebra i złota zapewniają odporność na korozję oraz pewny kontakt elektryczny przez cały okres użytkowania. Produkt spełnia wymagania kategorii przepięciowej III (EN 60664-1 / EN 60950-1), co jest istotne w aplikacjach wymagających niezawodnej ochrony przed zakłóceniami.
Typowe zastosowania i korzyści z zastosowania wkładu 12-polowego Modlink
- W instalacjach rozdzielnic, szaf automatyki i systemów sterowania, gdzie istotne są wielobiegunowe połączenia oraz niezawodność transmisji sygnału i zasilania.
- W maszynach i liniach produkcyjnych – szybkie i bezpieczne połączenia umożliwiające serwis oraz modernizację urządzeń bez długiego przestoju.
- W aplikacjach wymagających częstej rekonfiguracji systemu – możliwość minimum 500 cykli wtykowych oraz trwałe mocowanie styków zapewniają komfort użytkowania.
Wkład Modlink Heavy Modular 12-polowy to rozwiązanie dedykowane dla użytkowników szukających niezawodnych, bezpiecznych i wytrzymałych złączy przemysłowych do specjalistycznych zastosowań elektrycznych i automatyki.
