A10
Męski
10-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,8 mm |
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,4 Nm |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła wyciągu min. | 50 N |
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 180 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |

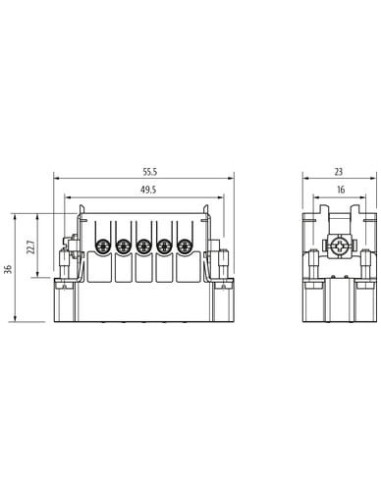

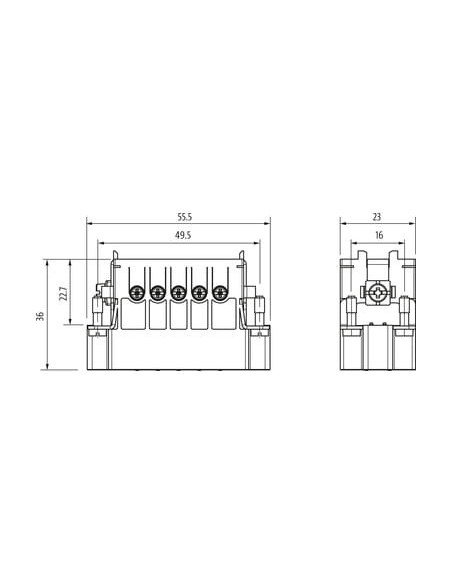

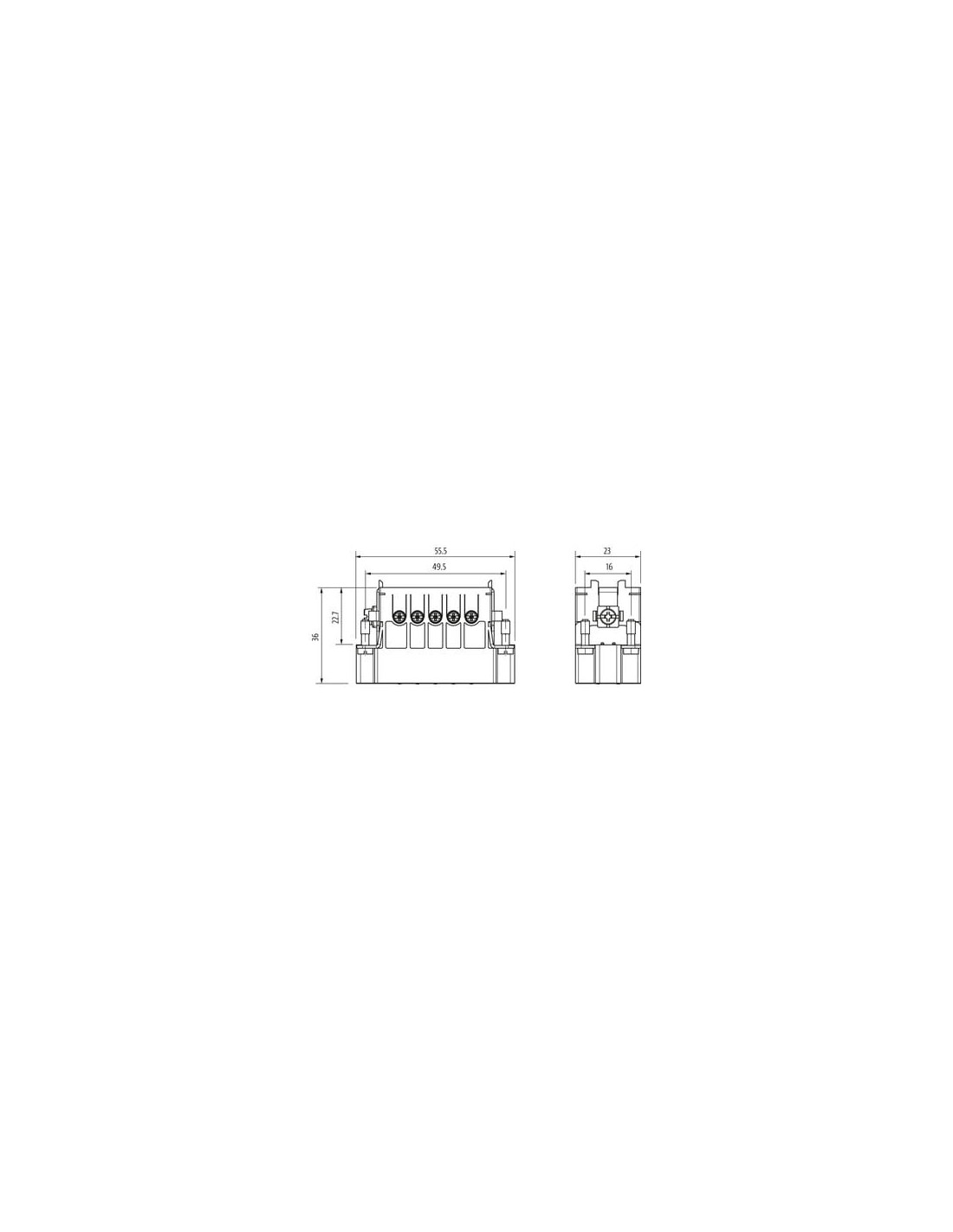

Dane mechaniczne | Dane montażowe
| Rozmiar | A10 |
| Wysokość | 36 mm |
| Szerokość | 23 mm |
| Głębokość | 55,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |
Wkładka do przechowywania Modlink Heavy męska A10 10-polowa 250V 16A – Zastosowanie i zalety

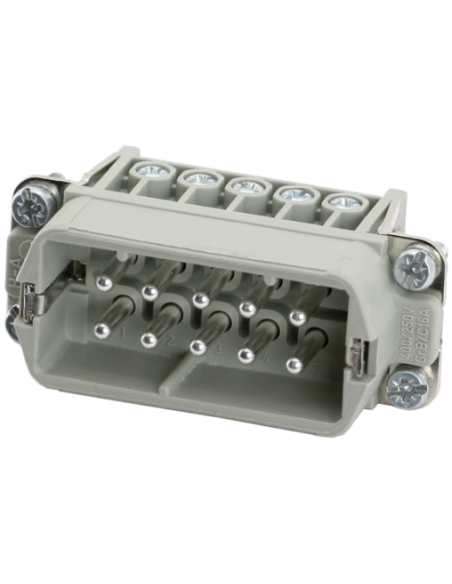

Wkładka do przechowywania Modlink Heavy męska A10 10-polowa o kodzie produktu 70MH-ES010-BS01020 to wysokiej jakości element przeznaczony do przemysłowych systemów przyłączeniowych. Tego typu złącza przemysłowe są szeroko wykorzystywane w automatyce, maszynach, szafach sterowniczych oraz instalacjach elektrycznych, gdzie kluczowe są niezawodność połączenia oraz wysoka odporność na trudne warunki eksploatacyjne.
Główne cechy techniczne i budowa wkładki złącza Modlink Heavy A10
Prezentowana wkładka męska A10 wyposażona jest w 10 pinów oraz styk ochronny (PE), co umożliwia wygodne i bezpieczne podłączanie przewodów o różnym przekroju. Zaciski śrubowe pozwalają na stabilne i trwałe przymocowanie przewodów o przekroju od 0,5 mm² do 2,5 mm². Całość wykonana została z trwałych i odpornych na uszkodzenia mechaniczne materiałów – posrebrzane piny stykowe zapewniają skuteczne przewodzenie prądu i redukcję strat kontaktowych. Obudowa z poliamidu wzmocnionego włóknem szklanym gwarantuje wysoką wytrzymałość mechaniczną oraz odporność na niekorzystne warunki środowiskowe.
- Napięcie robocze do 250V AC/DC
- Maksymalny prąd roboczy 16A
- Odporność na wysoką temperaturę (zakres od -40°C do +125°C)
- Wytrzymałość mechaniczna – minimum 500 cykli wtykowych
- Stopień ochrony i bezpieczeństwo – klasa palności UL94 V-0, solidna izolacja
- Wytrzymałość na wyrywanie i przytrzymanie przewodów
Typowe zastosowania wkładki Modlink Heavy męskiej A10 w przemyśle
Wkładka męska A10 10-polowa Modlink Heavy jest dedykowana do pracy w przemyśle maszynowym, automatyce, robotyce oraz systemach sterowania. Znajduje zastosowanie wszędzie tam, gdzie wymagane są bezpieczne i trwałe połączenia, a także szybka i łatwa obsługa serwisowa. Niezawodność konstrukcji sprawia, że ten element doskonale sprawdza się w szafach sterowniczych, liniach produkcyjnych, rozdzielnicach oraz instalacjach elektroenergetycznych.
- Automatyka przemysłowa – podłączenie czujników, silników lub siłowników.
- Maszyny produkcyjne – szybkie rozłączanie podzespołów oraz wymiana elementów.
- Systemy rozdzielcze – montaż w szafach sterowniczych i rozdzielnicach.
- Instalacje przemysłowe – wszędzie tam, gdzie wymagane są niezawodne złącza wielopinowe.
Zalety stosowania złącz Modlink Heavy A10
Dzięki solidnej konstrukcji oraz użyciu wysokiej klasy materiałów, wkładka Modlink Heavy A10 gwarantuje wieloletnią, bezawaryjną eksploatację nawet w trudnych warunkach środowiskowych. Posrebrzane styki oraz niezawodny mechanizm śrubowy zapewniają doskonałą przewodność i stabilność połączenia, co przekłada się na bezpieczeństwo i efektywność pracy urządzeń. Produkt jest zgodny z międzynarodowymi normami bezpieczeństwa i wytrzymałości, co potwierdzają liczne certyfikaty.
