B16
Obudowa (niska)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 64,5 mm |
| Szerokość | 43 mm |
| Głębokość | 135 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

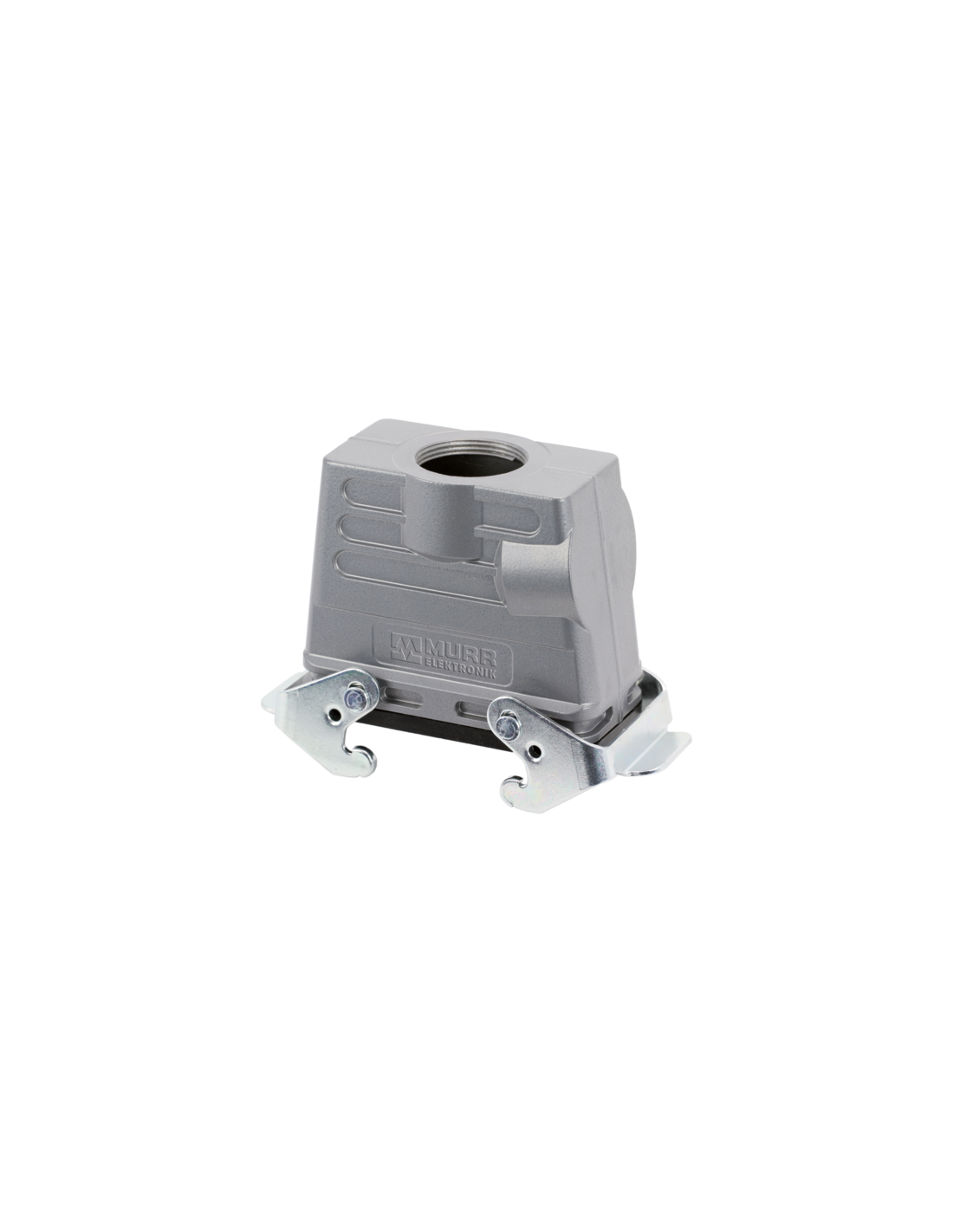

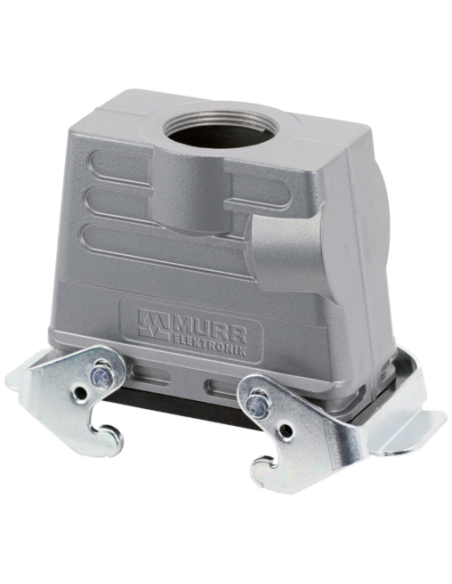

Obudowa Modlink Heavy B16 niskoprofilowa IP65 – wytrzymała ochrona dla złącz przemysłowych
Obudowa Modlink Heavy o kodzie 70MH-GKFNQ-B01D000 to rozwiązanie stworzone z myślą o wymagających warunkach przemysłowych. Przeznaczona do montażu złącz w środowiskach narażonych na działanie pyłu, wilgoci czy zmiennych temperatur. Dzięki precyzyjnej konstrukcji sprawdzi się w automatyce, instalacjach przemysłowych oraz wszędzie tam, gdzie liczy się niezawodność i szczelność połączeń.
Wytrzymała konstrukcja i trwałe materiały
Obudowa w standardzie B16 wykonana jest z solidnego aluminiowego odlewu ciśnieniowego, pokrytego odporną na uszkodzenia powłoką lakierowaną proszkowo. Elementy blokujące wykonano z ocynkowanej stali, co zwiększa ich odporność na korozję i uszkodzenia mechaniczne. Uszczelka NBR zapewnia szczelność i niezawodność działania przez długi czas użytkowania.
Wysoka szczelność – ochrona IP65
Obudowa gwarantuje stopień ochrony IP65 zgodnie z normą EN IEC 60529, co oznacza pełną odporność na pył oraz silne strugi wody. Jest to idealne rozwiązanie do zastosowań w środowisku przemysłowym, gdzie konieczna jest ochrona układów połączeniowych przed czynnikami zewnętrznymi.
Funkcjonalność montażu i uniwersalność zastosowań
Obudowa jest wyposażona w proste odejście kablowe oraz gwint montażowy M32. Podwójna dźwignia blokująca umożliwia szybkie i pewne zamknięcie, zapewniając łatwy dostęp podczas serwisowania i znacznie skracając czas instalacji. Wytrzymałość na minimum 500 cykli wtykowych gwarantuje długotrwałą eksploatację, nawet przy częstych zmianach konfiguracji.
- Zakres temperatury roboczej od -40 °C do +100 °C pozwala na stosowanie w szerokim zakresie aplikacji przemysłowych

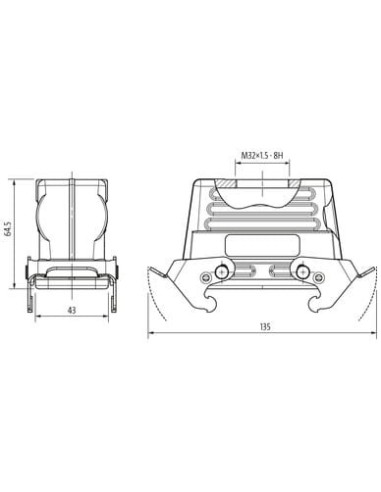

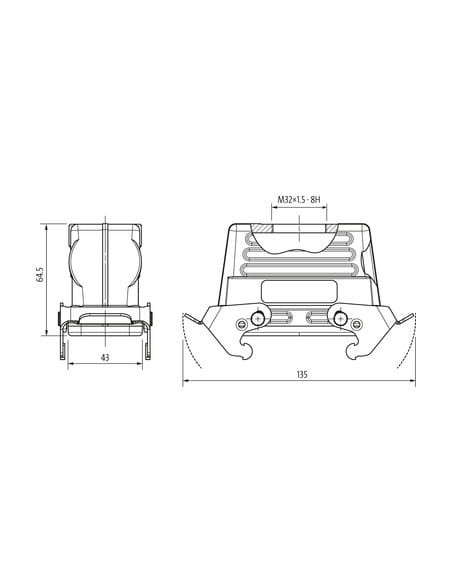

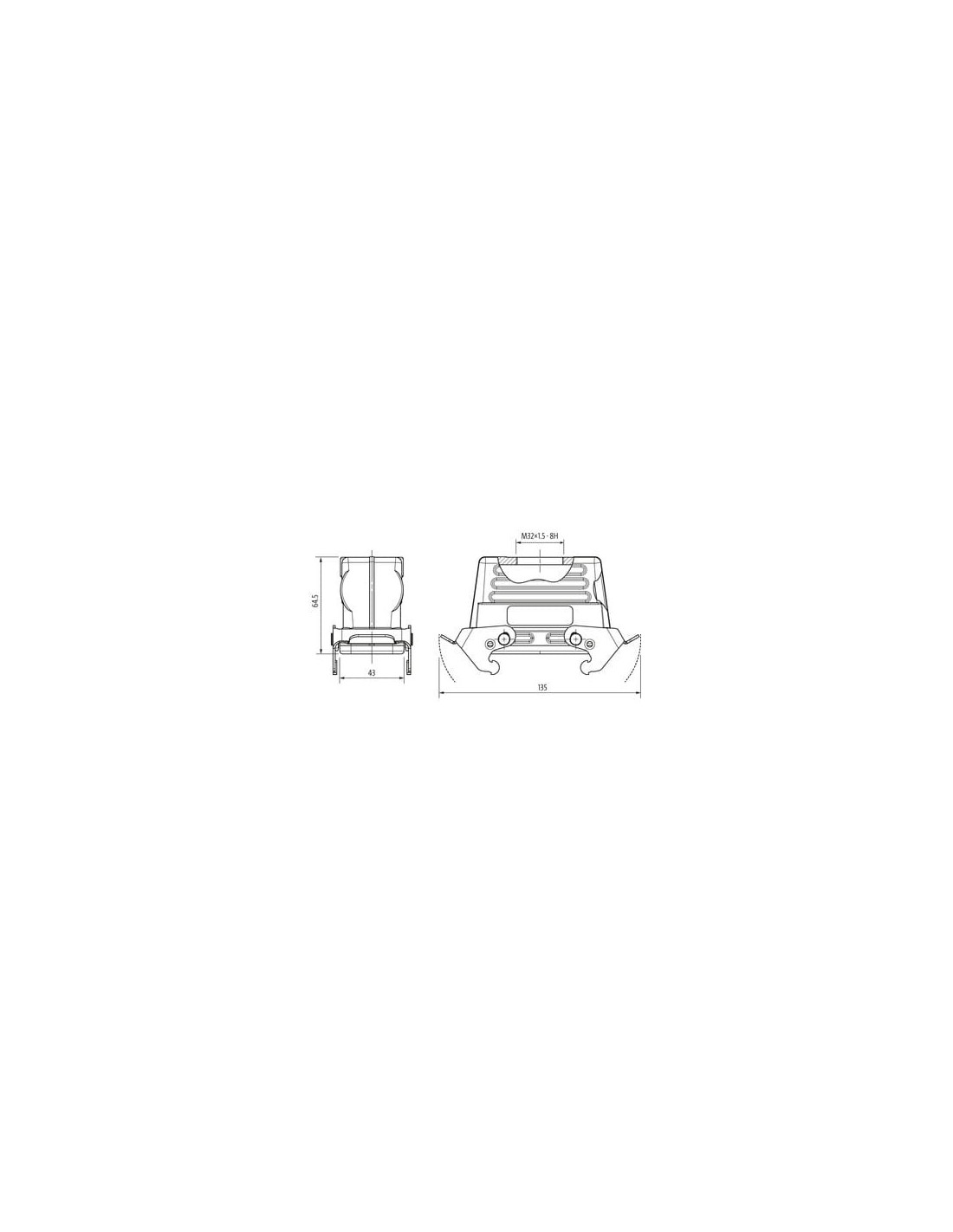

- Kompaktowe wymiary: szerokość 43 mm, wysokość 64,5 mm, głębokość 135 mm – idealne do miejsc o ograniczonej przestrzeni montażowej
- Kategoria klimatyczna 40/100/21 – odporność na trudne warunki atmosferyczne
- Uniwersalność zastosowań: automatyka przemysłowa, instalacje elektryczne, maszyny produkcyjne, systemy transportowe i logistyczne
Typowe zastosowania obudowy Modlink Heavy B16 niskoprofilowej
Obudowa Modlink Heavy o niskim profilu i wysokiej szczelności IP65 znajduje zastosowanie w budowie maszyn, szaf sterowniczych, liniach produkcyjnych oraz systemach zasilania. Chroni wrażliwe połączenia przed wilgocią, kurzem oraz uszkodzeniami mechanicznymi, zwiększając bezpieczeństwo i niezawodność pracy całych instalacji.
