B24
Osłonka
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 62 mm |
| Szerokość | 43 mm |
| Głębokość | 120 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

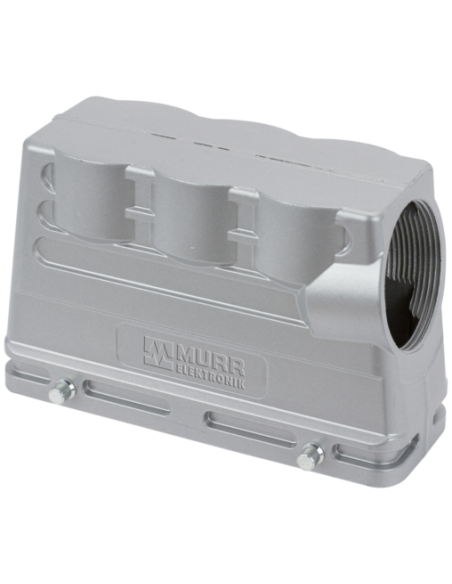

Obudowa Modlink Heavy B24 Hood – wytrzymała ochrona przemysłowa IP65
Obudowa Modlink Heavy B24 Hood, niski profil to solidne rozwiązanie dedykowane do ochrony połączeń elektrycznych i elektronicznych w wymagających środowiskach przemysłowych. Wysoki stopień ochrony IP65 zapewnia skuteczną barierę przed pyłem oraz strumieniami wody, co czyni ten produkt doskonałym wyborem do zastosowań w automatyce, produkcji maszyn, przemyśle spożywczym oraz energetyce.
Najważniejsze właściwości obudowy Modlink Heavy B24
- Niski profil – konstrukcja umożliwia oszczędność miejsca oraz łatwą zabudowę w szafach sterowniczych i rozdzielniach.
- Boczny odpływ kablowy – ułatwia prowadzenie przewodów i optymalizuje aranżację instalacji.
- Podwójna dźwignia blokująca – gwarantuje szybkie i bezpieczne zamykanie oraz szczelność obudowy podczas pracy.
- Obudowa z aluminiowego odlewu ciśnieniowego – zapewnia trwałość oraz odporność na uszkodzenia mechaniczne i korozję.
- Powłoka malowana proszkowo – dodatkowo zwiększa odporność na czynniki środowiskowe.
- Stalowe elementy blokujące pokryte powłoką galwanizowaną, co zwiększa ochronę antykorozyjną.
- Gwint montażowy M25 – standardowe rozwiązanie pod osprzęt kablowy.
- Szeroki zakres temperatur pracy od -40°C do 100°C umożliwia montaż w obszarach o zróżnicowanej temperaturze.
Zastosowania i możliwości wykorzystania
Obudowa Modlink Heavy B24 Hood przystosowana jest do pracy w trudnych warunkach przemysłowych. Dzięki wysokiemu poziomowi ochrony IP65 skutecznie chroni złącza i przewody przed działaniem wilgoci, pyłu oraz wibracji. Sprawdza się w:
- Szafach sterowniczych i automatyce przemysłowej, gdzie wymagana jest łatwa konserwacja oraz szybki montaż okablowania.
- Przemyśle maszynowym, gdzie ochrona połączeń przy dużych obciążeniach i drganiach ma kluczowe znaczenie.
- Sektorze energetycznym i elektrotechnicznym jako osłona złącz systemów dystrybucji energii.
- W zastosowaniach wymagających wysokiego poziomu szczelności oraz odporności na warunki środowiskowe.
Konstrukcja i niezawodność Modlink Heavy B24

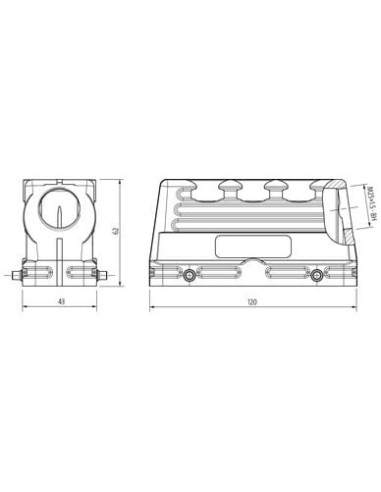

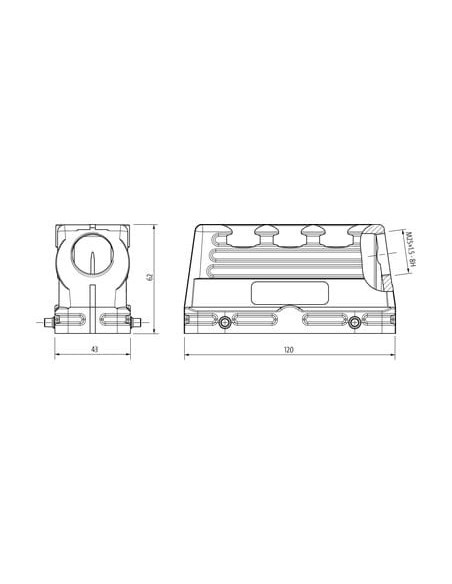

Wymiary obudowy: 120 mm x 62 mm x 43 mm pozwalają na montaż w ograniczonej przestrzeni instalacyjnej. Produkt charakteryzuje się wysoką trwałością mechaniczną oraz estetycznym wykonaniem. System podwójnej dźwigni blokującej umożliwia wielokrotne, pewne otwieranie i zamykanie bez utraty szczelności, a minimalna liczba cykli wtykowych wynosząca 500 gwarantuje długotrwałą eksploatację.
Dlaczego warto wybrać obudowę Modlink Heavy B24 Hood?
Zastosowanie tej obudowy to gwarancja bezpieczeństwa oraz niezawodności wszędzie tam, gdzie niezbędna jest trwała ochrona połączeń elektrycznych. Aluminiowa konstrukcja, odporność na warunki środowiskowe oraz intuicyjna obsługa sprawiają, że Modlink Heavy B24 Hood sprawdzi się w najbardziej wymagających projektach przemysłowych.
