B10
Obudowa montowana na powierzchni (wysoka)
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Materiał pokrywy ochronnej | Tworzywo sztuczne |
| Blokada materiału | Stal |

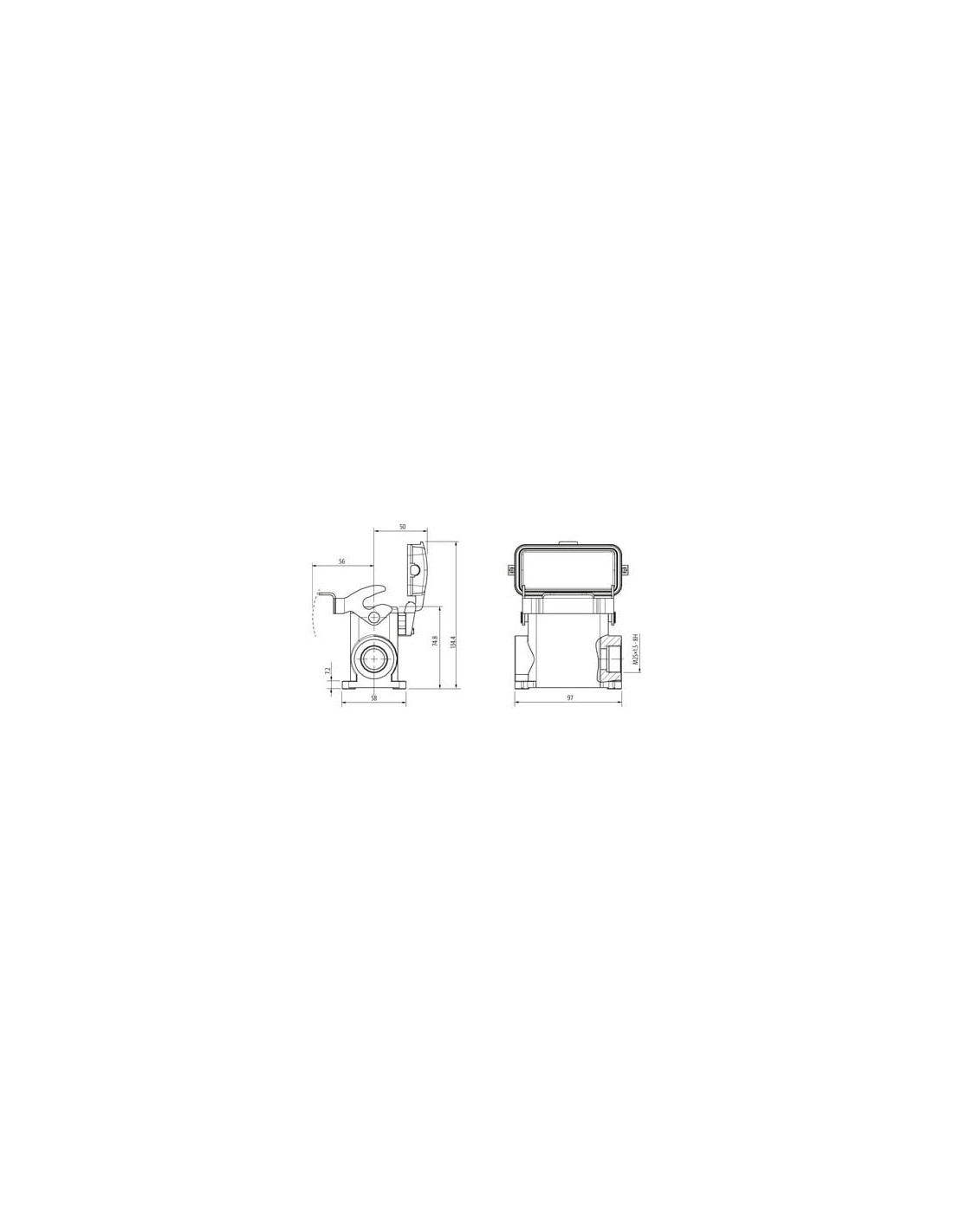

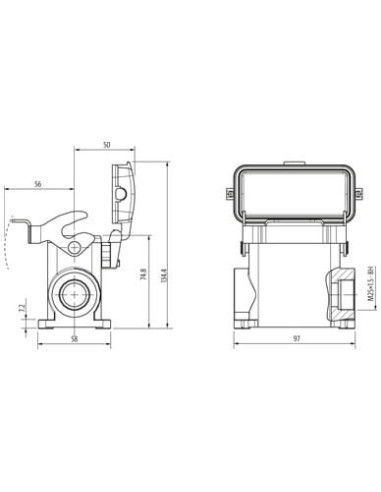

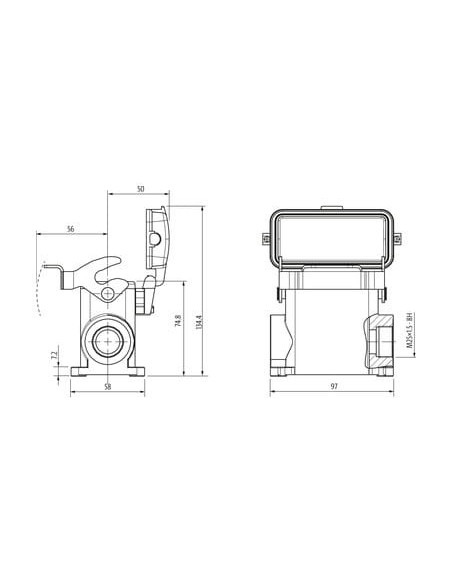

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 74,8 mm |
| Szerokość | 58 mm |
| Głębokość | 97 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

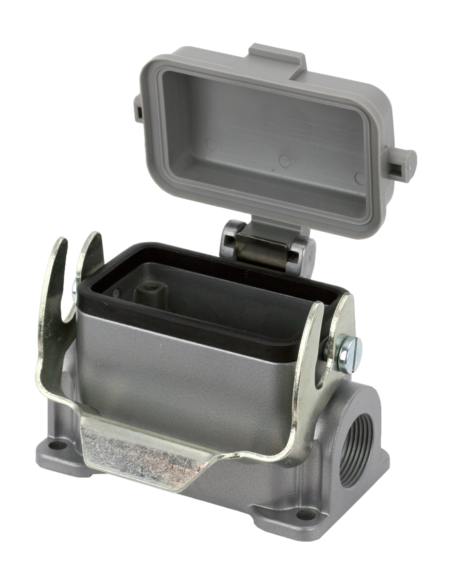

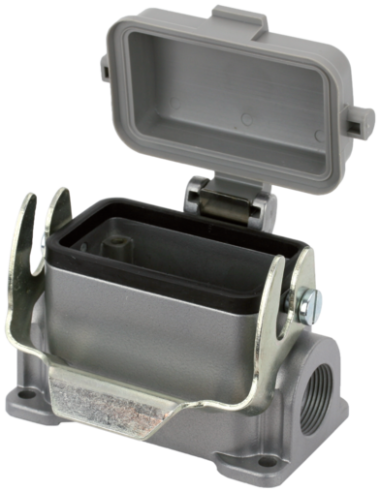

Obudowa przemysłowa Modlink Heavy B10 – Wysoki profil, IP65, przepust M25
Obudowa Modlink Heavy B10 o wysokim profilu stanowi niezawodne rozwiązanie do montażu złącz przemysłowych w wymagających warunkach środowiskowych. Model 70MH-GSEHL-B01C010 zapewnia doskonałą ochronę komponentów elektrycznych przed kurzem, wodą oraz innymi czynnikami zewnętrznymi dzięki klasie szczelności IP65. Konstrukcja z pojedynczą dźwignią zamykającą umożliwia szybkie i bezpieczne zamknięcie obudowy, gwarantując komfort obsługi serwisowej.
Zastosowanie i zalety obudowy z wysokim profilem
Obudowa Modlink Heavy B10 została zaprojektowana z myślą o przemysłowych instalacjach elektrotechnicznych, szczególnie w miejscach, gdzie wymagana jest wysoka szczelność i ochrona przed czynnikami środowiskowymi. Doskonale nadaje się do łączenia przewodów, modułów czy urządzeń w automatyce przemysłowej, maszynach oraz systemach transportowych.
- Trwała konstrukcja z aluminiowego odlewu ciśnieniowego gwarantuje wysoką odporność na uszkodzenia mechaniczne.
- Malowana proszkowo powierzchnia zapewnia dodatkową ochronę przed korozją.
- Uszczelka NBR oraz precyzyjne wykonanie zapewniają zgodność z normą szczelności IP65.
- Blokada ze stali i dźwignia umożliwiają szybkie i pewne zamknięcie obudowy, nawet w warunkach zapylenia i wilgoci.
- Gwint M25 pozwala na zastosowanie szerokiego wachlarza przepustów kablowych oraz długotrwałą pracę na stanowisku (minimum 500 cykli wtykowych).
- Dopuszczalny zakres temperatur pracy od -40°C do +100°C umożliwia stosowanie obudowy w różnych gałęziach przemysłu.
Typowe zastosowania przemysłowe obudowy B10
Obudowa Modlink Heavy B10 znajduje zastosowanie w:
- Szafach sterowniczych i rozdzielnicach automatyki,
- Systemach podłączeniowych maszyn i urządzeń przemysłowych,
- Budowie linii produkcyjnych oraz systemów transportowych,
- Stacjach pomiarowych i kontrolnych,
- Innych aplikacjach wymagających skutecznego zabezpieczenia połączeń elektrycznych.
Otwór boczny z gwintem M25 oraz wytrzymałe materiały użyte do produkcji umożliwiają pewny montaż i wielokrotne użytkowanie, nawet w trudnych warunkach. Wybierając tę obudowę, zyskujesz solidną ochronę przed wilgocią, pyłem oraz innymi czynnikami, które mogą zagrażać żywotności instalacji elektrycznej.
