Dostępny
Męski
1-pin
Połączenie śrubowe osiowe
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Połączenie śrubowe dla przewodów elastycznych
Potrzebny zacisk 70MH-ZZ100-0000000 (4×)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 1000 V |
| Napięcie robocze DC | 1000 V |
| Prąd roboczy | 200 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 25 mm² |
| Przekrój przyłącza maks. | 70 mm² |
| Numer AWG min. | 3 |
| Numer AWG maks. | 0 |
Instalowanie | Podłączanie
| Długość przycięcia | 16 mm |
| Średnica izolacji żył zmienna maks. | max. 12 mm (25 mm²); 16 mm (40 mm²) |
| Connection information | Połączenie śrubowe osiowe |
| Moment obrotowy | (25...35 mm²); 9 Nm (50 mm²); 10 Nm (70 mm²) |
| Moment obrotowy | 8 Nm |
| Gender | male |
| Rozwartość klucza | SW5 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 1 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
| Materiał styk | Mosiądz |

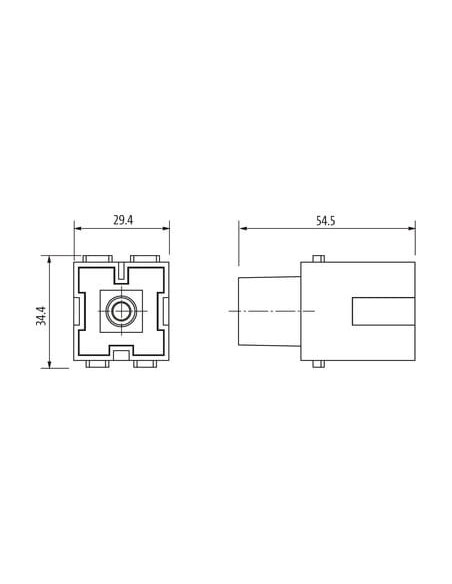

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |
| Wysokość | 35 mm |
| Szerokość | 30,3 mm |
| Głębokość | 29,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

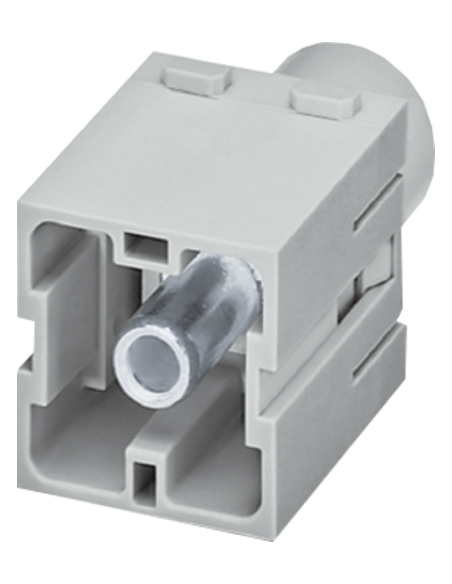

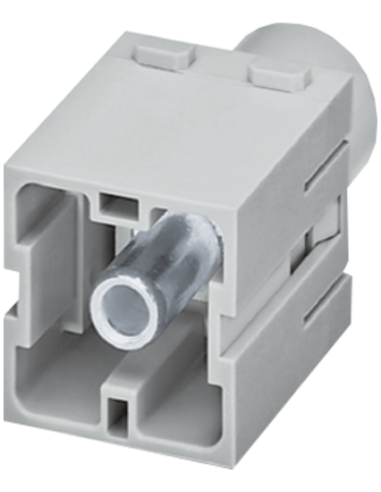

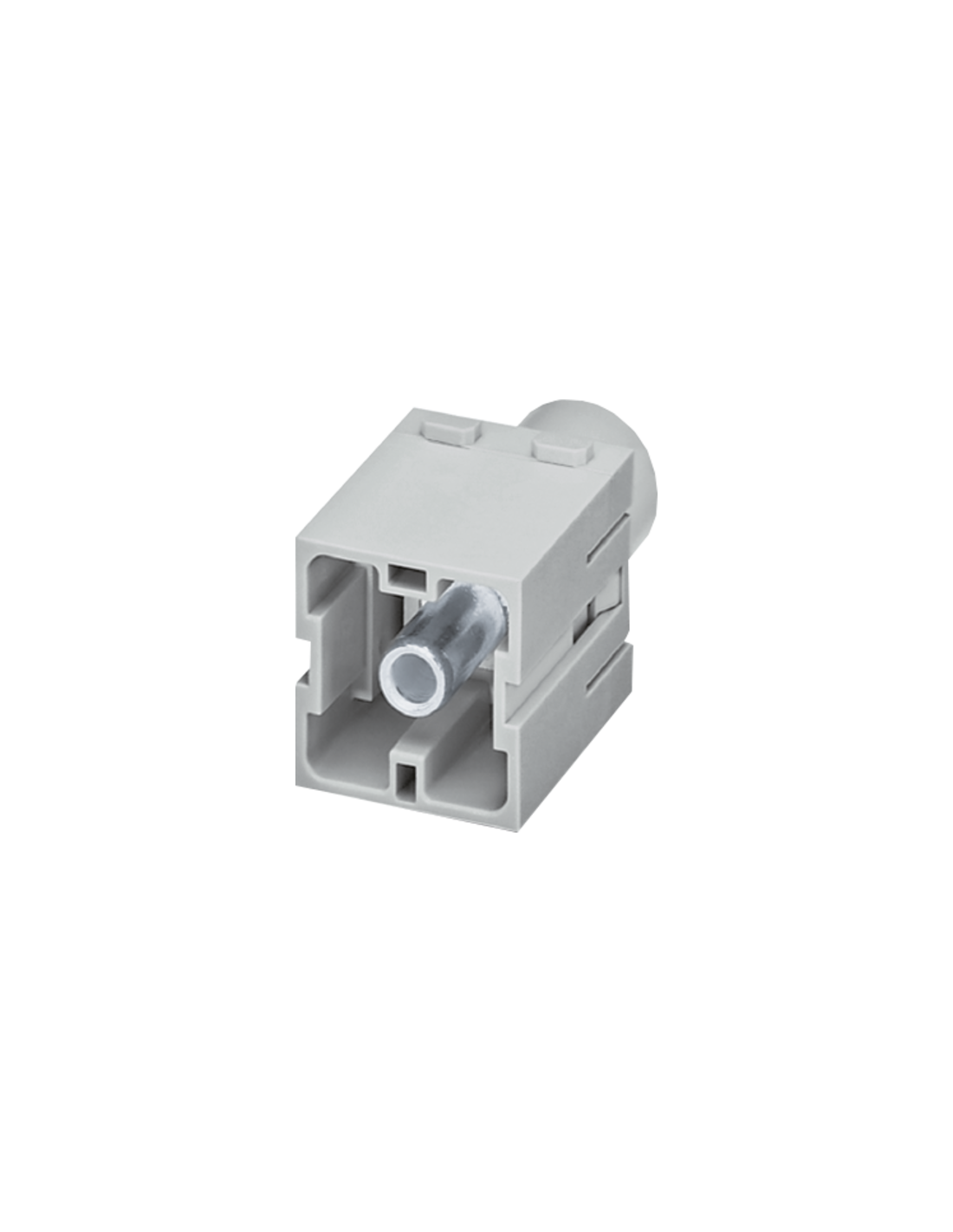

Moduł 1-biegunowy Murrelektronik 70MH-MAB2A-0010707 – Złącze wysokonapięciowe i wysokoprądowe
Moduł 1-biegunowy Murrelektronik 70MH-MAB2A-0010707 to wysokiej jakości komponent elektryczny przeznaczony do zastosowań przemysłowych, gdzie wymagane są rozwiązania o dużej wytrzymałości prądowej oraz napięciowej. Produkt spełnia rygorystyczne normy bezpieczeństwa i zapewnia niezawodne działanie w trudnych warunkach otoczenia.
Zastosowanie modułu 1-biegunowego – Przemysł i automatyka
Moduł 1-biegunowy 70MH-MAB2A-0010707 sprawdza się w szerokim zakresie zastosowań:
- Systemy rozdziału mocy – idealny do szaf sterowniczych i systemów rozdzielczych dla wysokich prądów.
- Maszyny przemysłowe – do podłączania silników, napędów oraz innych odbiorników dużej mocy.
- Przemysł energetyczny – odpowiedni do instalacji w stacjach transformatorowych i podstacjach.
- Nowoczesne rozwiązania automatyzacji – możliwość integracji w liniach produkcyjnych, gdzie wymagane są bezpieczne i niezawodne połączenia wysokoprądowe.
Funkcjonalność i zalety złącza śrubowego Murrelektronik
1-pinowy moduł z połączeniem śrubowym osiowym zapewnia szybki i pewny montaż przewodów o przekroju od 25 do 70 mm². Dzięki zastosowaniu połączenia śrubowego tłumione są drgania, co ogranicza ryzyko poluzowania się przewodów podczas eksploatacji.
Bezpieczeństwo i trwałość – konstrukcja modułu spełnia normy ochrony przepięciowej (kategoria III wg EN 60950-1) oraz zapewnia wysoką odporność na przepięcia do 8 kV. Izolacja z materiału PC gwarantuje wysoką odporność mechaniczną i dobrą ochronę przed wpływem czynników zewnętrznych.
Typowe cechy produktu 70MH-MAB2A-0010707
- Wysoka wytrzymałość napięciowa – do 1000 V AC/DC
- Wysoka obciążalność prądowa – do 200 A
- Trwałość połączenia – minimum 500 cykli wtykowych
- Dokładność i bezpieczeństwo montażu – moment dokręcania dostosowany do przekroju przewodu
- Dopasowanie do elastycznych przewodów oraz przewodów z tulejkami
- Certyfikacja – zgodność z międzynarodowymi certyfikatami bezpieczeństwa
Wytrzymałość i odporność w trudnych warunkach
Moduł przystosowany jest do pracy w szerokim zakresie temperatur – od -40 °C do 125 °C, dzięki czemu znajduje zastosowanie w instalacjach zewnętrznych oraz w wymagających środowiskach przemysłowych. Korpus z poliwęglanu (PC) o klasie palności UL94 V-0 zapewnia dodatkową ochronę przeciwogniową.
Posrebrzane styki gwarantują niską rezystancję styku oraz długi czas bezawaryjnej eksploatacji, nawet przy dużych obciążeniach. Wysoka jakość wykonania elementów metalowych (mosiądz) wpływa na niezawodność i stabilność połączeń przez cały okres użytkowania.
Rozwiązanie opłacalne i uniwersalne
Moduł 70MH-MAB2A-0010707 to wszechstronne rozwiązanie dla każdego, kto poszukuje niezawodnych i wydajnych złącz do instalacji przemysłowych i energetycznych. Łatwa integracja z innymi komponentami Murrelektronik oraz szeroki zakres przekrojów przewodów podłączanych śrubowo czynią produkt uniwersalnym i praktycznym w wielu projektach elektroinstalacyjnych.
