Męski
5-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Potrzebny zacisk 70MH-ZZ100-0000000 (2×)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 400 V |
| Napięcie robocze DC | 400 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 5 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
| Materiał styk | Mosiądz |

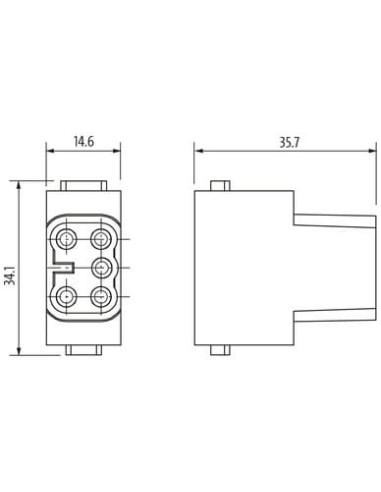

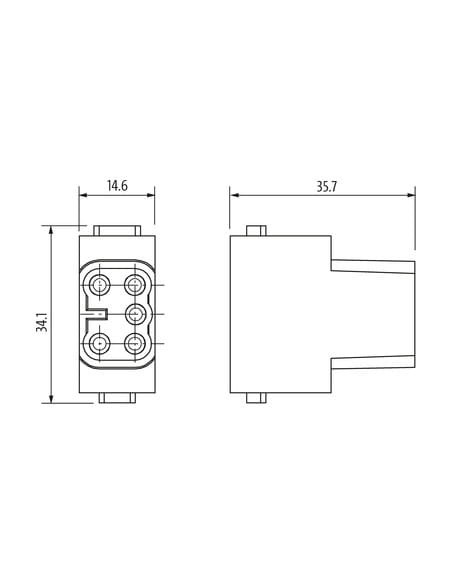

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 35,5 mm |
| Szerokość | 34,1 mm |
| Głębokość | 14,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

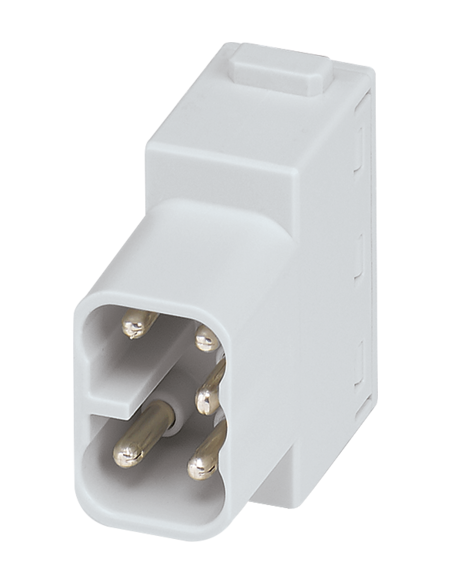

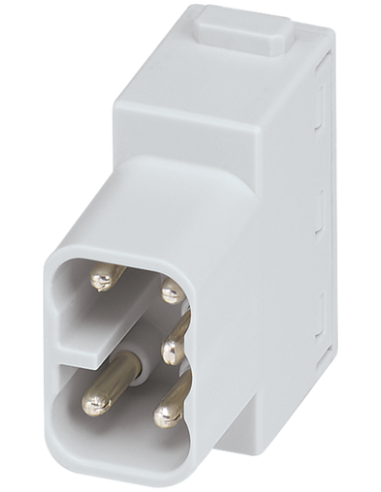

Wkładka opakowań Modlink Heavy męska 5-polowa Push-in 400V 16A – wszechstronne rozwiązanie dla wymagających instalacji
Wkładka opakowań Modlink Heavy męska, 5-polowa, Push-in to zaawansowany komponent dedykowany do zastosowań w przemysłowych instalacjach elektrycznych i automatyce. Zapewnia pewne i trwałe połączenie dzięki zaciskom sprężynowym typu push-in, ułatwiającym szybki oraz bezpieczny montaż przewodów.
Najważniejsze zalety i zastosowania wkładki Modlink Heavy 70MH-MAB1P-0050402
- 5 pinów – uniwersalność połączeń: Umożliwia łatwe podłączenie pięciu torów prądowych w jednej kompaktowej obudowie.
- Bezpieczna praca przy wysokich parametrach: Przystosowana do napięcia do 400 V oraz prądu znamionowego 16 A, doskonale sprawdza się w wymagających środowiskach.
- Wysoka wytrzymałość mechaniczna: Gwarantuje minimum 500 cykli wtykowych, co czyni ją trwałym elementem w miejscach o częstym rozłączaniu.
- Odporność na warunki środowiskowe: Zakres pracy w temperaturach od -40°C do +125°C umożliwia zastosowanie w szerokim spektrum aplikacji przemysłowych.
- Bezhalogenowe tworzywo i wysoki stopień bezpieczeństwa pożarowego: Obudowa wykonana z PC o klasie palności UL94 V-0 oraz posrebrzane styki z mosiądzu gwarantują odporność na przepięcia i długotrwałą niezawodność połączeń.
Zastosowania wkładki męskiej 5-polowej Modlink Heavy
Produkt jest szczególnie polecany do stosowania w:
- instalacjach szaf sterowniczych,
- systemach automatyki przemysłowej,
- połączeniach modułów maszyn i urządzeń,
- urządzeniach wymagających szybkiego podłączania i rozłączania przewodów,
- systemach dystrybucji energii, gdzie liczy się niezawodność oraz bezpieczeństwo.
Dlaczego warto wybrać 70MH-MAB1P-0050402?
Wkładka opakowań Modlink Heavy została zaprojektowana z myślą o wymagających aplikacjach, gdzie istotne są wysoka jakość, niezawodność oraz szybki montaż bez użycia dodatkowych narzędzi. Posrebrzane styki zapewniają doskonałą przewodność i odporność na korozję. Kompaktowa konstrukcja optymalizuje przestrzeń montażową, co jest szczególnie ważne przy projektowaniu nowoczesnych instalacji przemysłowych.
Dla kogo rekomendowana jest ta wkładka?
Wkładka 70MH-MAB1P-0050402 to wybór dla inżynierów, elektryków i automatyków poszukujących niezawodnych i trwałych złączy w aplikacjach o podwyższonych wymaganiach elektrycznych i mechanicznych. Sprawdzi się zarówno w nowych instalacjach, jak i w modernizacjach istniejących linii technologicznych.
