Dostępny
B24
Osłonka
Zamknięcie śrubowe
IP68
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Moment obrotowy | 4 Nm |
| Gwint montażowy | M40 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal szlachetna |
Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Typ montażu | Zamknięcie śrubowe |

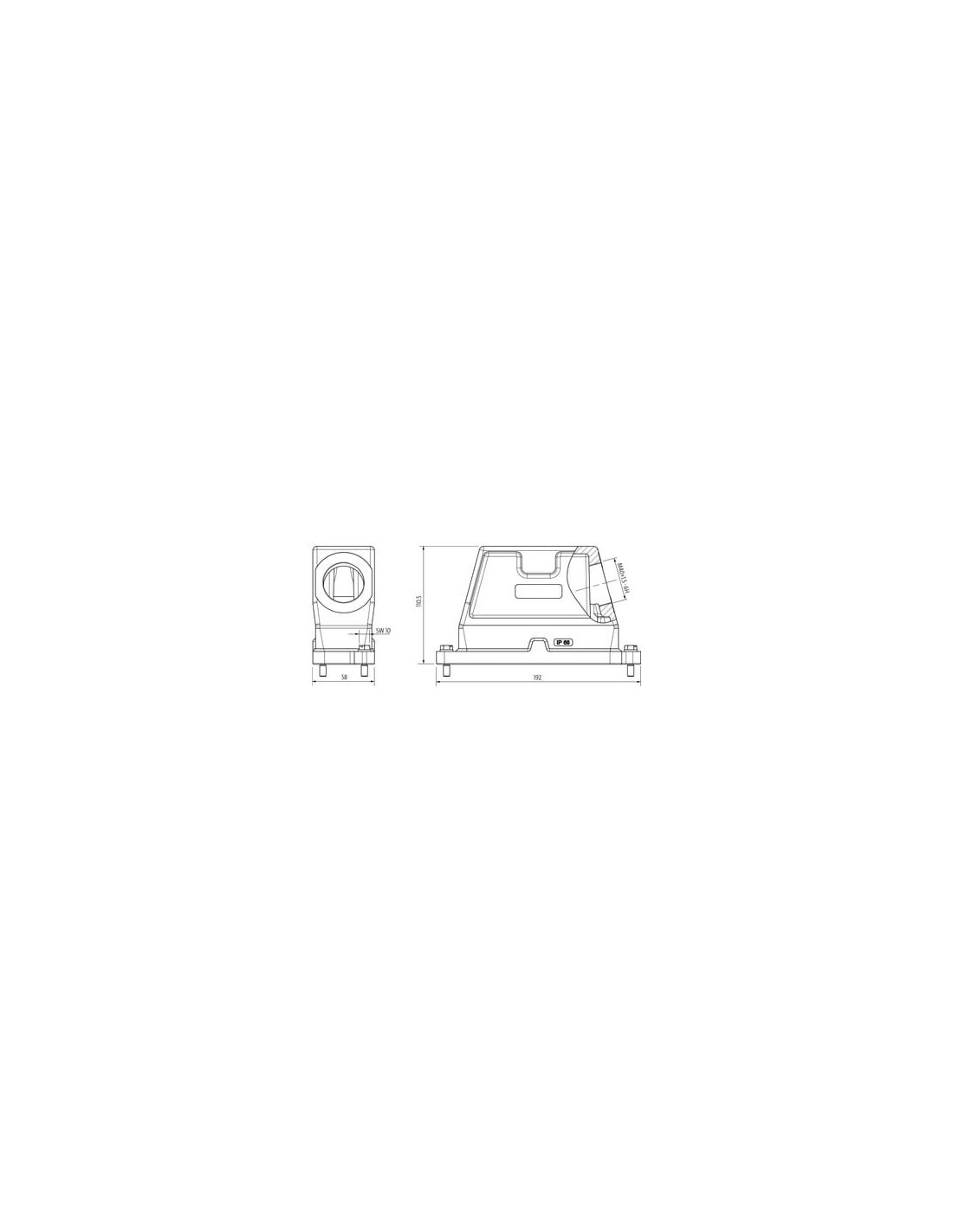

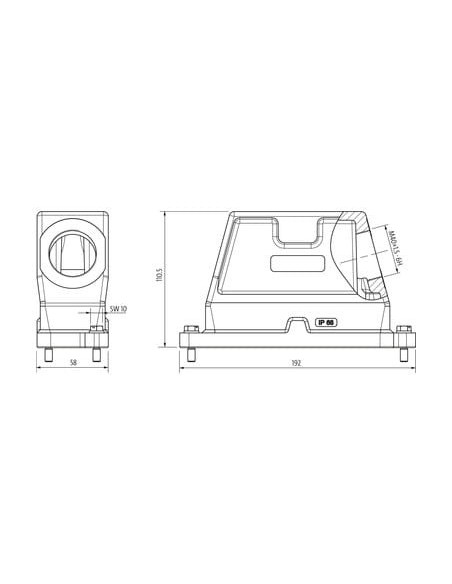

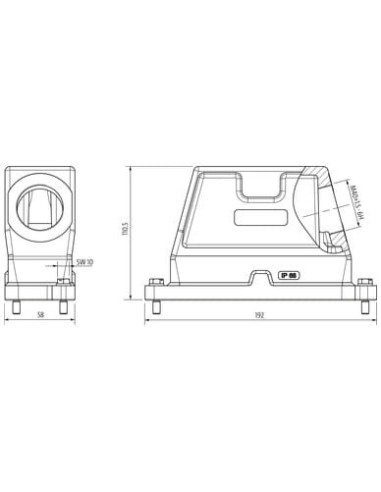

| Wysokość | 110,5 mm |
| Szerokość | 58 mm |
| Głębokość | 192 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

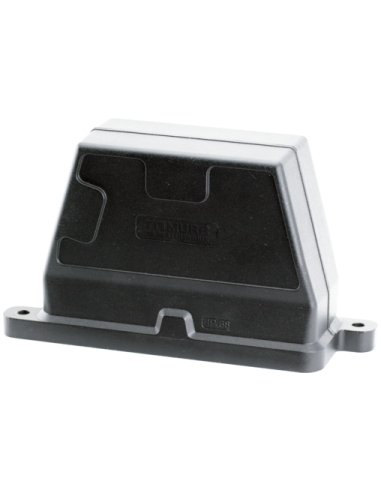

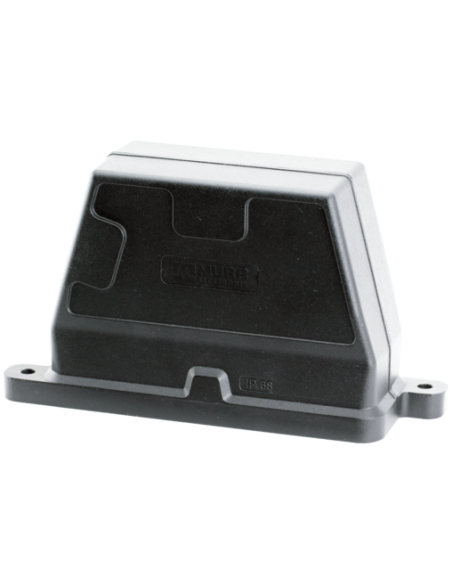

Obudowa przemysłowa B24 IP68 70MH-GTGNS-A02E200 – wytrzymała ochrona do zastosowań automatyki
Obudowa B24 IP68 70MH-GTGNS-A02E200 to wysokiej jakości produkt przeznaczony do zabezpieczania i instalacji elementów automatyki przemysłowej w wymagających warunkach. Oferuje wysoki stopień ochrony IP68, co zapewnia bezpieczne użytkowanie w miejscach narażonych na wilgoć, pył, wodę oraz skrajne temperatury.
Wytrzymałość, uniwersalność i bezpieczeństwo – główne zalety
Obudowa B24 z zamknięciem śrubowym wykonana jest z aluminiowego odlewu ciśnieniowego. Materiały użyte do jej budowy charakteryzują się odpornością na korozję, uszkodzenia mechaniczne oraz wpływ czynników atmosferycznych. Powłoka malowana proszkowo dodatkowo zabezpiecza przed działaniem czynników zewnętrznych, a uszczelka silikonowa gwarantuje skuteczną ochronę przed wodą i kurzem, nawet w najbardziej ekstremalnych warunkach pracy.
- Boczny odpływ kablowy – ułatwia prowadzenie przewodów i organizację instalacji
- Gwint montażowy M40 – zapewnia łatwy i bezpieczny montaż
- Stal nierdzewna jako materiał blokady podnosi trwałość i żywotność rozwiązania
- Minimalna ilość cykli wtykowych: 500 – zapewnia długotrwałą i niezawodną eksploatację
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do +125°C
- Kategoria klimatyczna 40/125/21 według normy EN IEC 60068-1
Zastosowanie i możliwości wykorzystania obudowy B24 IP68
Obudowa B24 IP68 znajduje zastosowanie w instalacjach automatyki przemysłowej, szafach sterowniczych, stacjach rozdzielczych oraz systemach zasilania i sterowania. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona elementów elektrycznych i elektronicznych przed wilgocią, pyłem oraz uszkodzeniami mechanicznymi.
Typowe zastosowania:
- maszyny i linie produkcyjne w zakładach przemysłowych,
- instalacje zewnętrzne narażone na zmienne warunki klimatyczne,
- automatyka budynkowa oraz infrastruktura techniczna,
- przemysł spożywczy, chemiczny i motoryzacyjny.
Parametry konstrukcyjne i montażowe
Obudowa typu B24 o wymiarach 110,5 x 58 x 192 mm umożliwia montaż różnorodnych komponentów automatyki. Zamknięcie śrubowe gwarantuje pewność i bezpieczeństwo połączenia, nawet przy wielokrotnym otwieraniu i zamykaniu. Konstrukcja umożliwia wygodne montowanie na różnych powierzchniach oraz prowadzenie przewodów z boku.
Całość została zaprojektowana zgodnie z wymaganiami norm EN IEC 60529 oraz EN IEC 60068-1, co pozwala na jej wykorzystanie zarówno w aplikacjach przemysłowych, jak i w miejscach o podwyższonych wymaganiach dotyczących ochrony środowiska pracy.
