B10
Osłonka
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 51 mm |
| Szerokość | 43 mm |
| Głębokość | 73 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

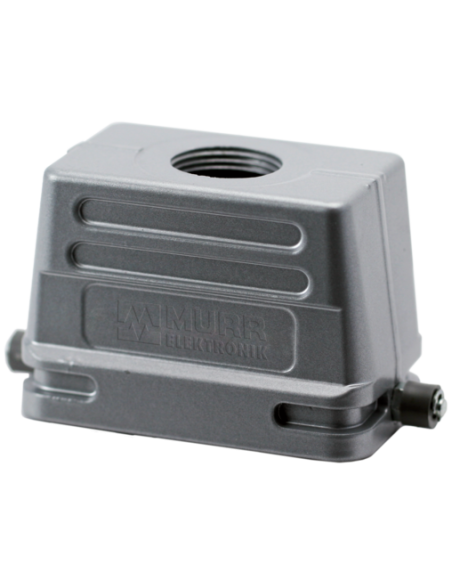

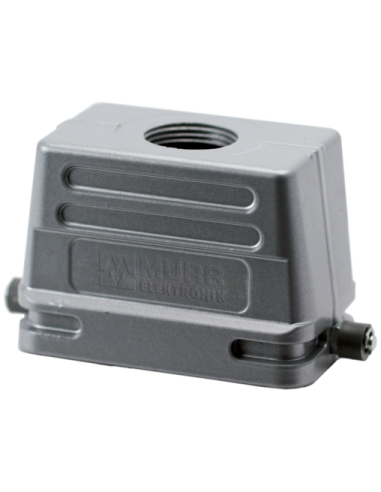

Obudowa Modlink Heavy B10 – Niski Profil do Zastosowań Przemysłowych IP65
Obudowa Modlink Heavy B10 (kod produktu: 70MH-GTENL-A01C000) to solidne i funkcjonalne rozwiązanie zaprojektowane do ochrony i łączenia komponentów elektrycznych w wymagających warunkach przemysłowych. Wykonana z aluminiowego odlewu ciśnieniowego oraz wyposażona w powłokę malowaną proszkowo, zapewnia doskonałą odporność na czynniki mechaniczne i środowiskowe.
Najważniejsze cechy obudowy Modlink Heavy B10
- Niski profil – kompaktowa budowa pozwala na montaż w instalacjach o ograniczonej przestrzeni.
- Wysoki stopień ochrony IP65 – skuteczna ochrona przed kurzem i wodą, zgodnie z normą EN IEC 60529, gwarantuje niezawodne działanie urządzeń nawet w trudnych warunkach.
- Solidna konstrukcja – użycie materiałów, takich jak odlew aluminiowy oraz stal, zapewnia trwałość i odporność na uszkodzenia mechaniczne.
- Montaż z odejściem kablowym prostym – zapewnia łatwość podłączania przewodów oraz elastyczność podczas instalacji.
- Pojedyncza dźwignia zamykająca – szybkie i pewne zamykanie oraz blokowanie obudowy zwiększa bezpieczeństwo instalacji elektrycznych.
- Długi cykl życia – minimum 500 cykli wtykowych pozwala na wielokrotne użytkowanie.
- Odporność na szeroki zakres temperatur – wytrzymałość w temperaturach od -40°C do 100°C, umożliwiająca pracę zarówno w warunkach mroźnych, jak i w podwyższonej temperaturze.
Zastosowania przemysłowe – gdzie sprawdzi się obudowa Modlink Heavy B10?
Obudowa Modlink Heavy B10 została zaprojektowana z myślą o zastosowaniach przemysłowych, w których istotna jest niezawodność oraz odporność na trudne warunki środowiskowe. Znajduje zastosowanie m.in. w:
- Automatyce przemysłowej
- Budowie maszyn
- Systemach rozdziału energii
- Szafach sterowniczych
- Instalacjach przemysłowych wymagających wysokiej szczelności oraz ochrony przed pyłem i wilgocią
Wytrzymała, szczelna i odporna konstrukcja sprawia, że obudowa Modlink Heavy B10 jest idealnym wyborem do ochrony połączeń elektrycznych, zapewniając bezpieczeństwo elementów oraz trwałość całej instalacji.
Konstrukcja i materiały – trwałość i niezawodność
Obudowa wyróżnia się aluminiowym korpusem z malowaniem proszkowym, odpornością na korozję i uszkodzenia. Elementy blokady wykonane ze stali galwanizowanej gwarantują wytrzymałość nawet przy częstym użytkowaniu. Gwint montażowy M25 ułatwia instalację oraz integrację z różnymi systemami kablowymi.

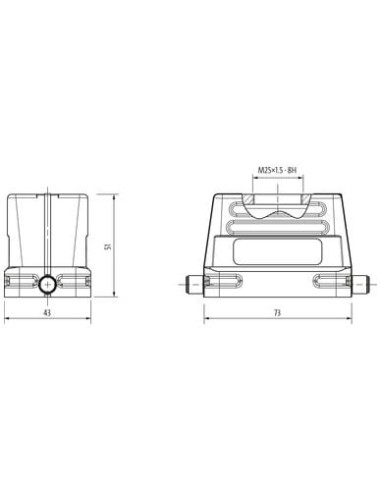

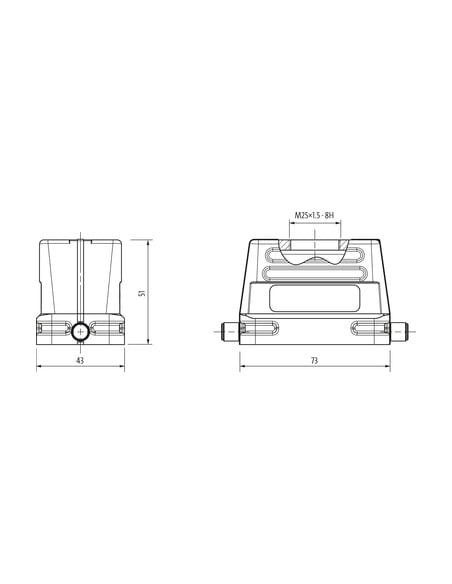

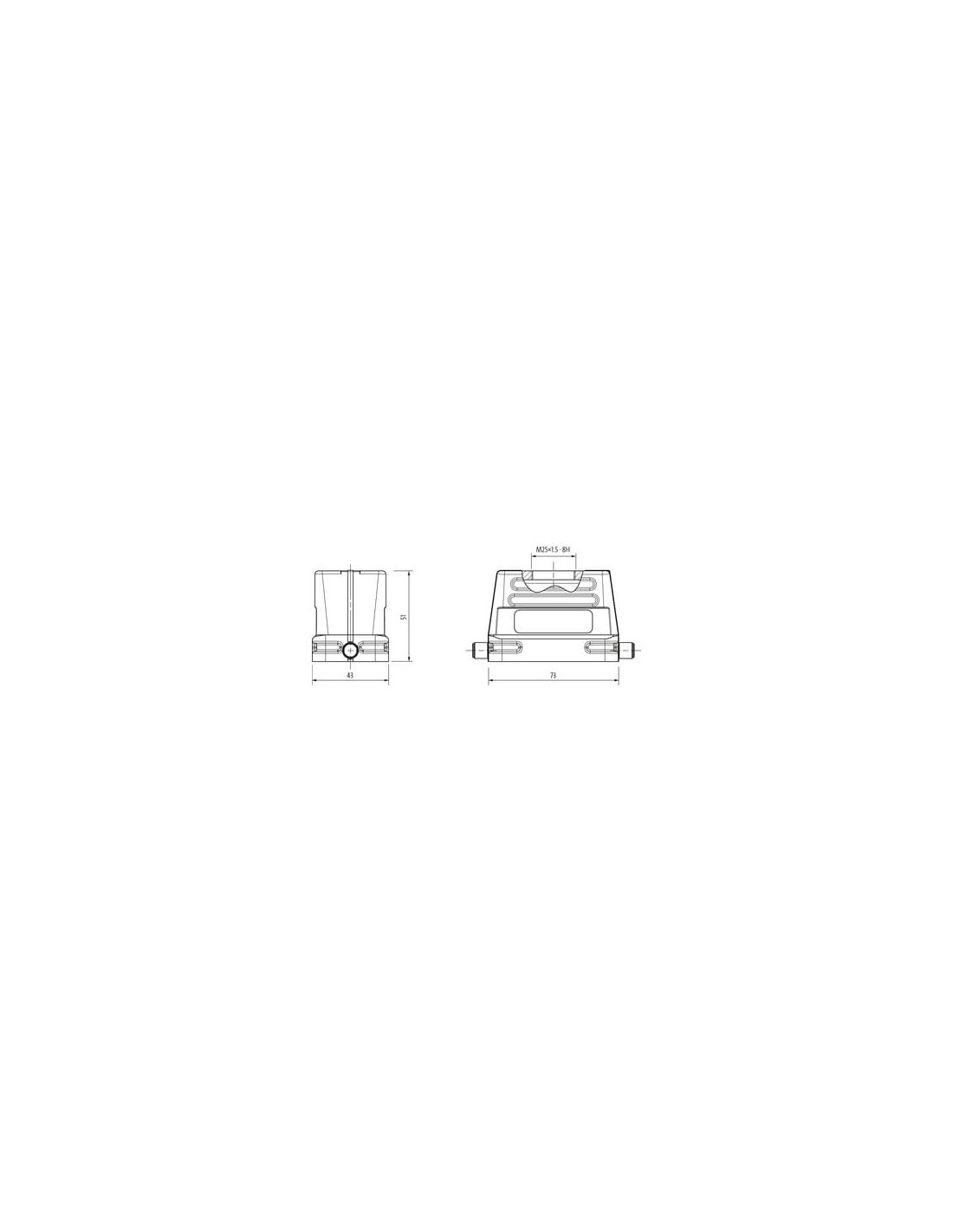

Wymiary i montaż – elastyczność w projektowaniu
- Wysokość: 51 mm
- Szerokość: 43 mm
- Głębokość: 73 mm
- Rozmiar: B10
Kompaktowe rozmiary i prosty sposób zamykania czynią obudowę łatwą w integracji nawet w miejscach o ograniczonej przestrzeni.
