Dostępny
Żeński
4-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 830 V |
| Napięcie robocze DC | 830 V |
| Prąd roboczy | 40 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1,5 mm² |
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG min. | 16 |
| Numer AWG maks. | 10 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 5,2 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 100 N |
| Siła trzymania modułów min. | 240 N |
| Siła ciągnięcia maks. | 220 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |

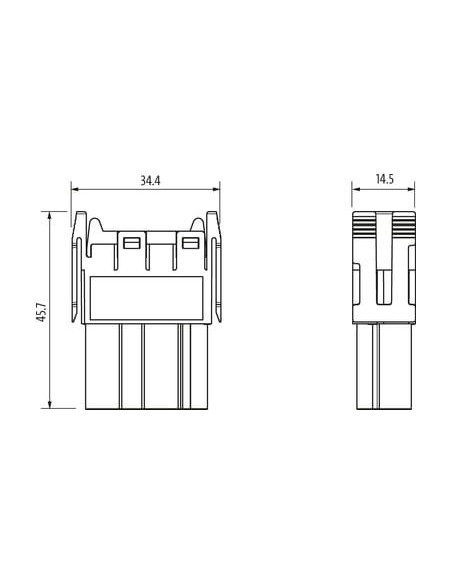

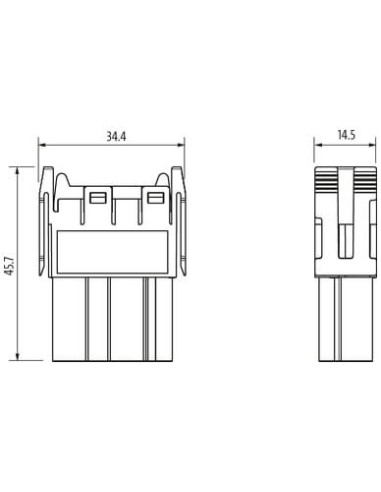

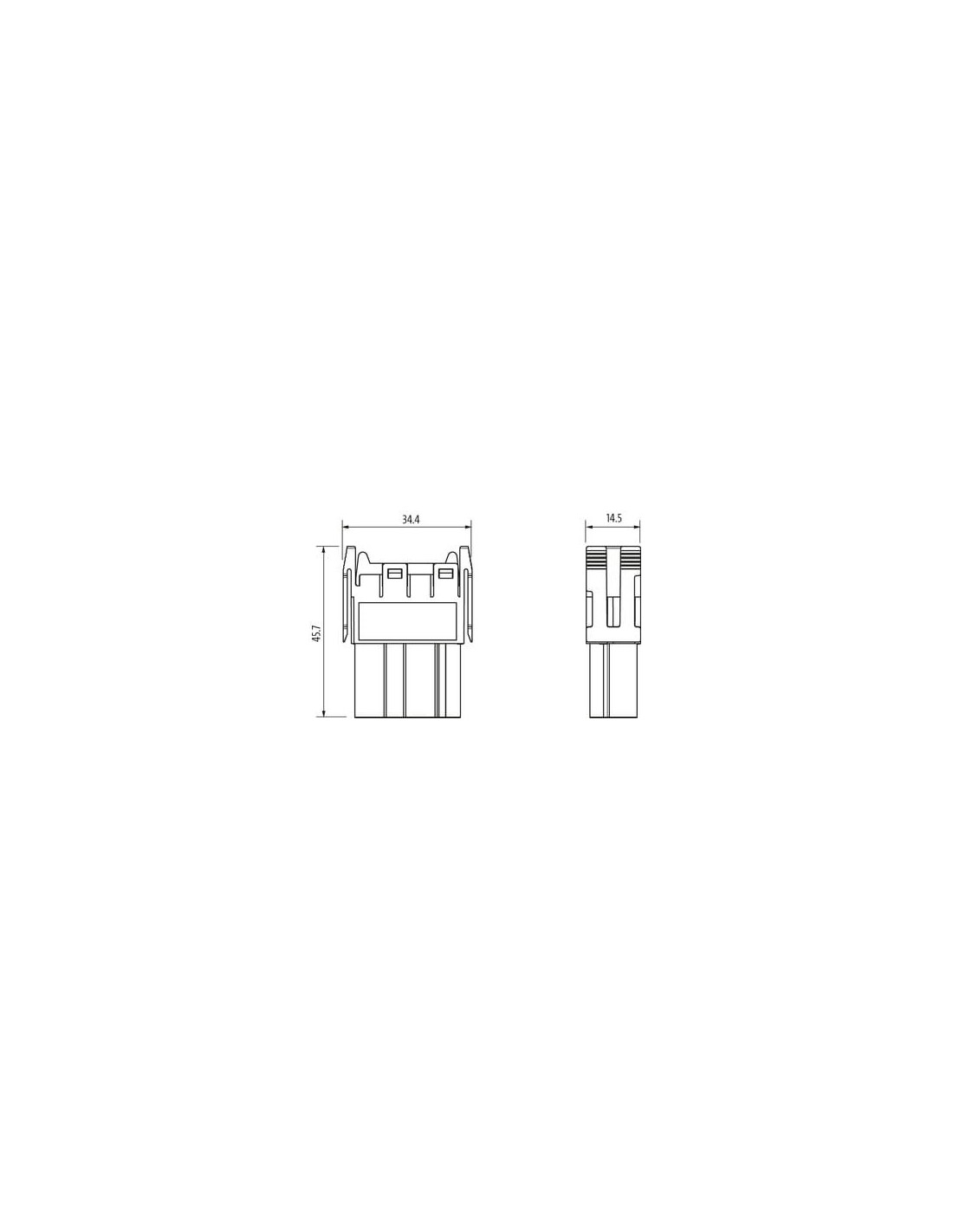

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 45,7 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

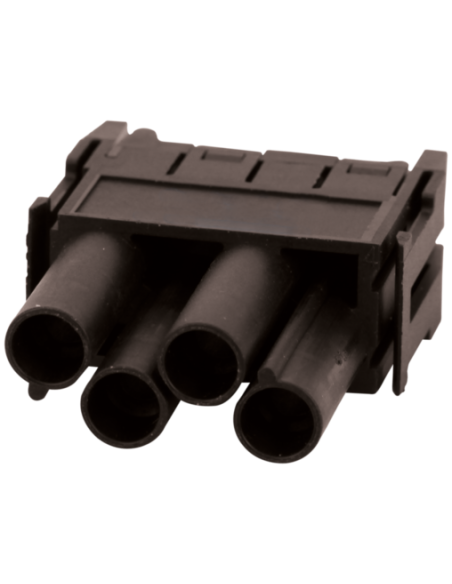

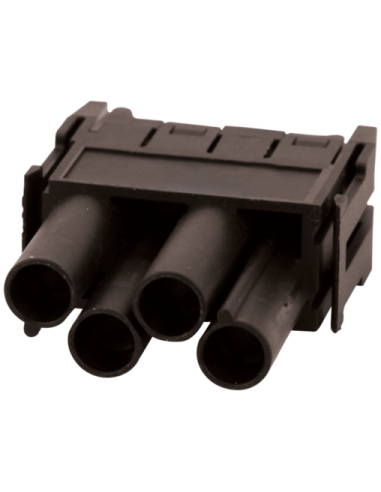

Wkładka Modlink Heavy żeńska 4-polowa 830V 40A – profesjonalne złącze przemysłowe
Wkładka Modlink Heavy żeńska 4-polowa o numerze katalogowym 70MH-MAC1C-0040603 to wysokiej klasy element dedykowany do zastosowań przemysłowych, w których wymagana jest niezawodność transmisji mocy oraz bezpieczeństwo połączeń. Produkt przeznaczony jest do pracy w wymagających środowiskach, spełniając rygorystyczne normy i standardy jakości.
Wkładka zasilająca – 4 piny i szeroki zakres zastosowań
Złącze wyposażone w 4 piny pozwala na efektywne przesyłanie prądu o napięciu do 830V i natężeniu do 40A. Dzięki temu produkt znajduje zastosowanie w różnorodnych instalacjach elektrycznych – zarówno w rozdzielnicach zasilających, szafach sterowniczych, jak i w systemach automatyki przemysłowej oraz maszynach produkcyjnych.
- Wysokie dopuszczalne parametry elektryczne gwarantują efektywną pracę nawet przy dużych obciążeniach.
- Możliwość zastosowania w systemach wymagających szybkiego i bezpiecznego łączenia przewodów.
- Idealny wybór do aplikacji przemysłowych oraz instalacji automatyki.
Trwałość, bezpieczeństwo i odporność materiałowa
Obudowa z wytrzymałego tworzywa PA oraz styki wykonane z posrebrzanego mosiądzu zapewniają długotrwałą niezawodność nawet w trudnych warunkach – zarówno pod względem mechanicznym, jak i chemicznym. Zastosowana powłoka styku minimalizuje ryzyko korozji oraz zwiększa przewodność elektryczną.
- Wysoka odporność na warunki atmosferyczne oraz czynniki chemiczne.
- Klasa palności UL94 V-0 zapewniająca zwiększone bezpieczeństwo ogniowe instalacji.
- Odporność w zakresie temperatur od -40°C do 125°C.
- Wysoka wytrzymałość mechaniczna oraz duża liczba możliwych cykli wtykowych (min. 500).
Złącze przemysłowe – szybki montaż i uniwersalność
Wkładka Modlink Heavy korzysta z zaciskowego systemu podłączeniowego, umożliwiającego szybki i pewny montaż przewodów o przekrojach od 1,5 do 6 mm² (AWG 16-10). Produkt sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów przemysłowych.
- Łatwość instalacji dzięki intuicyjnemu systemowi montażu.
- Uniwersalność zastosowania w różnorodnych modułach przemysłowych.
- Stabilne utrzymanie styków i modułów dzięki wysokiej sile trzymania.
Typowe zastosowania wkładki Modlink Heavy 70MH-MAC1C-0040603
Produkt rekomendowany jest do aplikacji takich jak:
- szafy sterownicze i rozdzielnice elektryczne
- systemy zasilania maszyn przemysłowych
- automatyka budynkowa i przemysłowa
- systemy transportu technologicznego
- połączenia modułowe w liniach produkcyjnych
Wkładka Modlink Heavy żeńska 4-polowa to gwarancja solidności i niezawodności dla najbardziej wymagających użytkowników z branży przemysłowej, elektrotechnicznej oraz automatyki.
