Dostępny
Męski
20-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 20 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 130 N |
| Siła trzymania modułów min. | 550 N |
| Siła ciągnięcia maks. | 500 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |

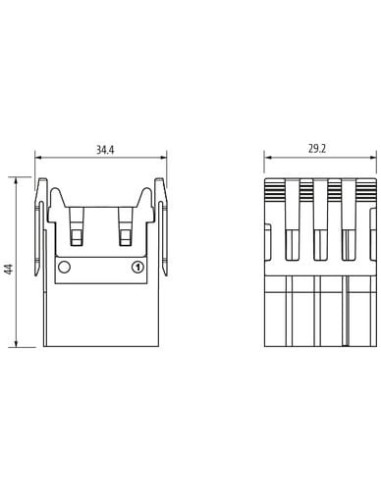

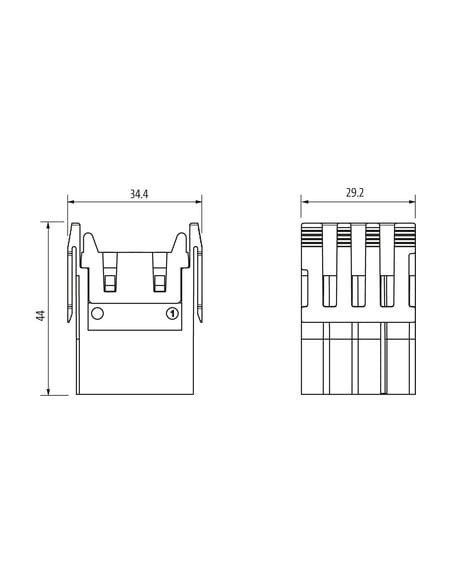

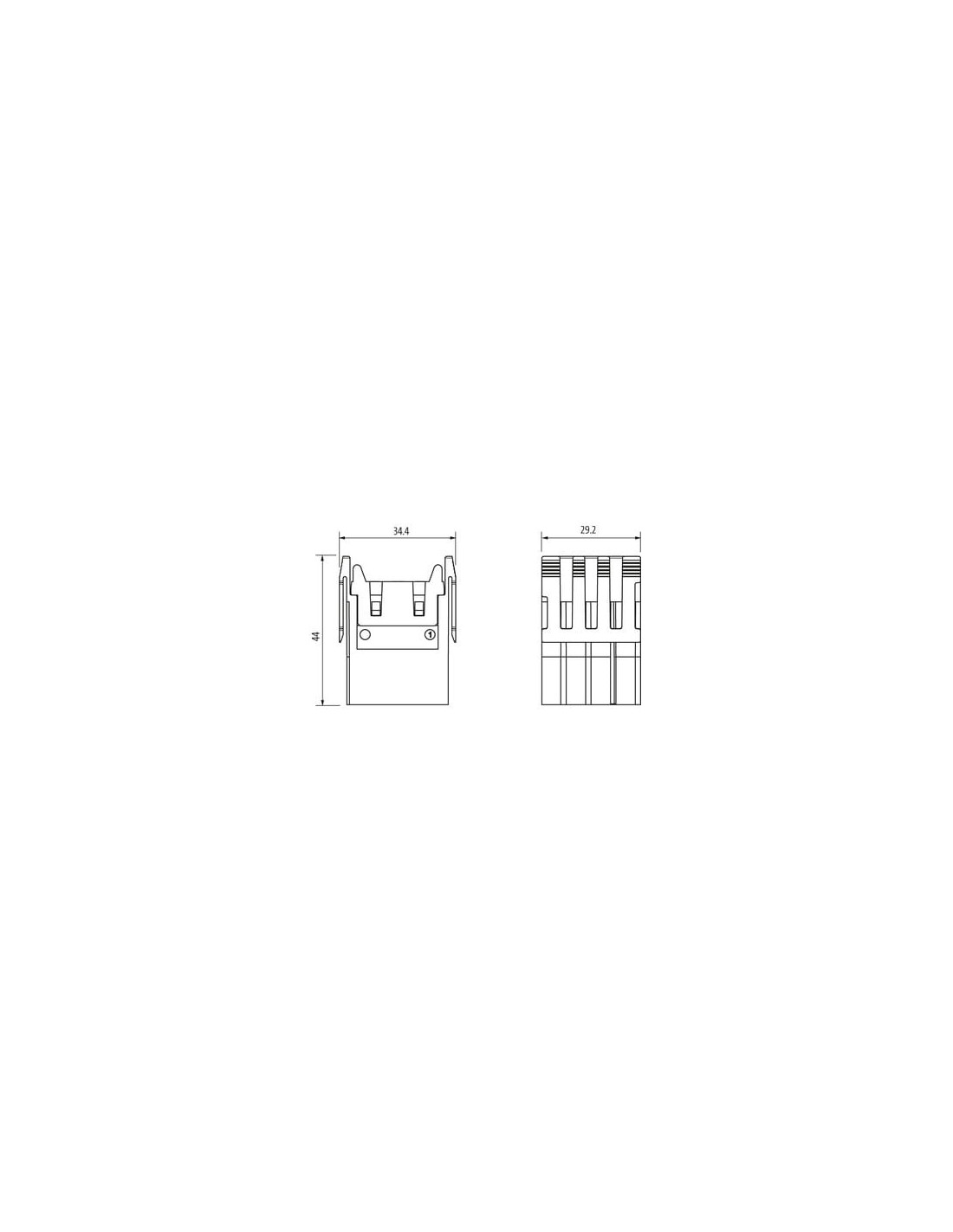

| Wysokość | 44 mm |
| Szerokość | 29,2 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

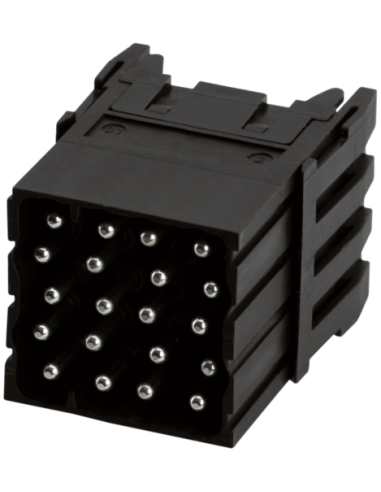

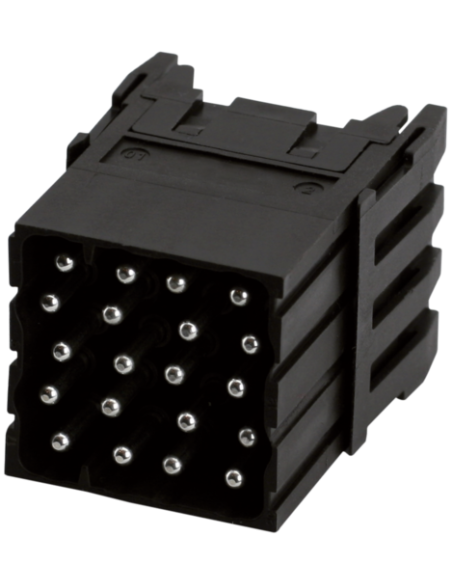

Wkładka Modlink Heavy Modular 20-polowa męska – profesjonalne rozwiązanie do połączeń elektrycznych
Wkładka Modlink Heavy Modular, męska, 20-polowa to specjalistyczny komponent z serii modułowych złączy przemysłowych, przeznaczony do zastosowań wymagających wysokiej niezawodności oraz trwałości połączeń. Oznaczenie produktu: 70MH-MAB1C-0200502.
Zastosowania wkładki Modlink Heavy Modular
Wkładka 20-pinowa znajduje szerokie zastosowanie w automatyce przemysłowej, sterowaniu maszynami, budowie szaf sterowniczych, a także w systemach przesyłu energii i sygnałów. Dzięki modułowej konstrukcji złącze umożliwia elastyczną konfigurację połączeń zgodnie z indywidualnymi potrzebami projektu.
- Konstrukcja modułowa – ułatwia integrację z innymi elementami systemu, zapewniając szybki montaż i demontaż.
- 20 wytrzymałych pinów – idealne rozwiązanie do przesyłu energii oraz sygnałów sterujących w wymagających aplikacjach.
- Przystosowanie do pracy w wysokim zakresie temperatur (od -40°C do +125°C) pozwala na bezproblemowe użytkowanie w trudnych warunkach przemysłowych.
Zalety modułowej wkładki męskiej 20-polowej
Kompaktowe wymiary (44 x 34,4 x 29,2 mm) oraz wysoka trwałość mechaniczna (m.in. wytrzymałość siły trzymania styków min. 130 N) sprawiają, że wkładka doskonale sprawdza się w aplikacjach wymagających niezawodności oraz licznych cykli wtykowych (minimum 500).
- Wysoka klasa ochrony – wykonanie z materiałów odpornych na działanie czynników zewnętrznych (obudowa z PA o klasie palności UL94 V-0, styki mosiężne pokrywane srebrem/złotem).
- Bezpieczeństwo użytkowania – odporność na przepięcia do 6 kV, izolacja min. 100 MΩ oraz wysoka kategoria przepięciowa.
- Możliwość pracy z przewodami o przekroju od 0,5 do 4 mm² (AWG 20–11), co gwarantuje elastyczność podczas montażu.
Typowe zastosowania w środowiskach przemysłowych
Złącza modułowe Modlink Heavy Modular są idealne do zastosowań w przemyśle maszynowym, automatyce, systemach transportowych, energetyce oraz instalacjach infrastrukturalnych. Produkt sprawdzi się wszędzie tam, gdzie wymagana jest pewność połączenia, szybka obsługa serwisowa oraz możliwość rozbudowy systemu.
Podsumowanie – kluczowe cechy wkładki Modlink Heavy Modular, męskiej, 20-polowej
- 20-pinowy układ – elastyczność w realizacji nawet najbardziej wymagających połączeń elektrycznych.
- Wysoka jakość materiałów – odporność na wysokie temperatury, wilgoć oraz wpływ chemikaliów przemysłowych.
- Prosty montaż i demontaż dzięki zaciskowym typom połączeń oraz kompatybilności z rozwiązaniami Murrelektronik i innymi producentami systemu Modlink.
- Gwarancja bezpieczeństwa i trwałości, nawet w najtrudniejszych warunkach przemysłowych.
Wkładka Modlink Heavy Modular 20-polowa to niezawodne rozwiązanie dla profesjonalistów, poszukujących wydajnego i solidnego systemu złączy do zastosowań przemysłowych i automatyki.
