Męski
Gigabit
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Potrzebny zacisk 70MH-ZZ100-0000000 (2×)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy | 5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,08 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Numer AWG min. | 28 |
| Numer AWG maks. | 20 |
Instalowanie | Podłączanie
| Długość przycięcia | 4,2 mm |
| Średnica izolacji żył min. | 5 mm |
| Wire insulation diameter max. | 7 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 8 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 50,4 mm |
| Szerokość | 34,1 mm |
| Głębokość | 14,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |

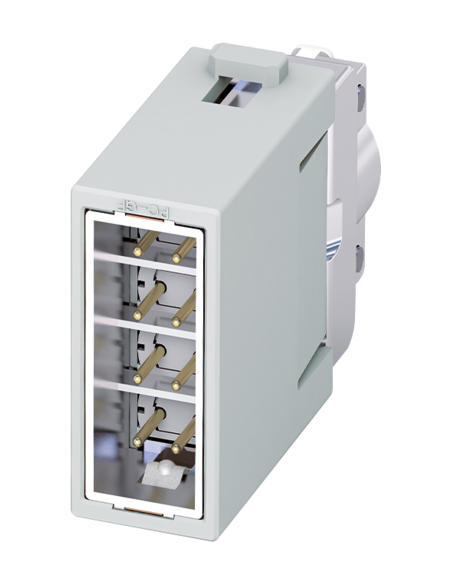

Moduł Gigabit męski Modlink Heavy Modular 70MH-MAH1C-0000000 – profesjonalne rozwiązanie dla przemysłu
Moduł Gigabit męski Modlink Heavy Modular o kodzie 70MH-MAH1C-0000000 to wysokiej jakości, zaawansowany komponent dedykowany wymagającym zastosowaniom przemysłowym. Produkt został zaprojektowany z myślą o łatwej integracji z systemami automatyki oraz komunikacji sieciowej wymagającej dużej przepustowości i niezawodności działania.
Zastosowanie modułu Gigabit w automatyce przemysłowej
Wkład Modlink Heavy Modular znajduje szerokie zastosowanie w instalacjach przemysłowych, w szczególności tam, gdzie wymagana jest transmisja danych o dużej szybkości, zgodna ze standardem CAT6A Gigabit Ethernet. Produkt jest dedykowany do montażu w modułowych systemach złącz przemysłowych, dzięki czemu doskonale sprawdza się w:
- Automatyce przemysłowej
- Systemach sterowania maszyn
- Infrastrukturalnych instalacjach sieciowych
- Aplikacjach wymagających częstych podłączeń i rozłączeń
- Systemach przesyłu danych oraz zasilania
Najważniejsze zalety modułu Gigabit Modlink Heavy
Wysoka jakość wykonania oraz przemyślana konstrukcja gwarantują niezawodną pracę nawet w trudnych warunkach przemysłowych. Wśród zalet produktu warto wymienić:
- Przepustowość Gigabit Ethernet (CAT6A) – niezawodna i szybka transmisja danych
- Wytrzymałość mechaniczna – obudowa z poliwęglanu (PC), klasa V-0 według UL94
- Prosty montaż i obsługa – szybkie podłączanie poprzez zaciski
- Wysoki poziom bezpieczeństwa elektrycznego – kategoria przepięcia III, zgodność z normą EN 60950-1
- Odporność na szeroki zakres temperatur pracy: od -40 °C do +85 °C
- Długa żywotność złącza – co najmniej 500 cykli podłączania
Charakterystyka i budowa modułu Gigabit męskiego

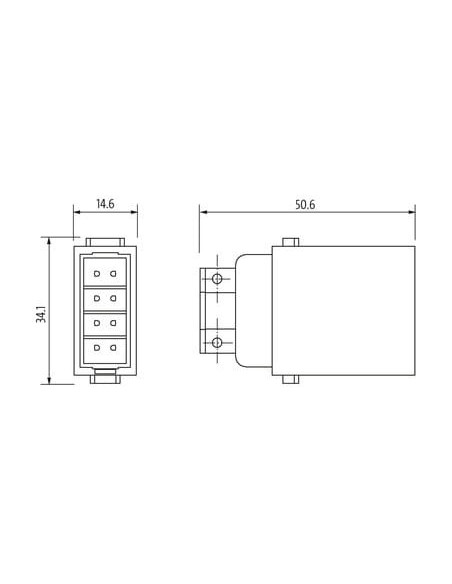

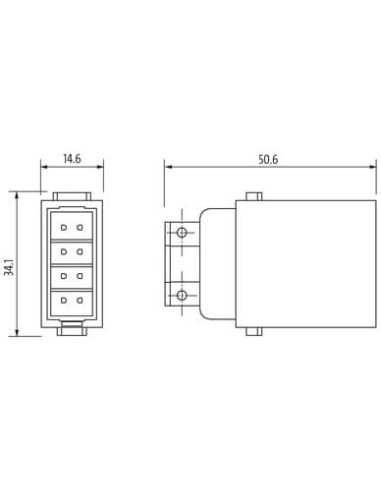

Moduł 70MH-MAH1C-0000000 posiada 8 styków, które pozwalają na wygodne i bezpieczne prowadzenie sygnałów transmisji oraz zasilania. Kompaktowe wymiary: 50,6 mm x 34,1 mm x 14,6 mm ułatwiają instalację nawet w ograniczonej przestrzeni szaf sterowniczych czy rozdzielni. Stopień zanieczyszczenia 3 zapewnia optymalne funkcjonowanie także w trudniejszych środowiskach przemysłowych.
Uniwersalność oraz bezpieczeństwo użytkowania
Dzięki szerokiemu zakresowi obsługiwanych przekrojów przyłączeniowych (0,08–0,5 mm², AWG 28–20), moduł Gigabit sprawdzi się zarówno w nowych, jak i modernizowanych instalacjach. Wysoka odporność na przepięcia do 0,8 kV oraz zastosowanie bezhalogenowych materiałów są potwierdzeniem dbałości o bezpieczeństwo oraz zgodności z normami przemysłowymi.
Typowe zastosowania wkładu Gigabit męskiego Modlink Heavy Modular
- Instalacje sieciowe – przesył danych w szafach sterowniczych
- Rozproszone systemy automatyki – zapewnienie niezawodnego połączenia Gigabit Ethernet między urządzeniami
- Systemy bezpieczeństwa i monitoringu
- Instalacje teleinformatyczne w środowisku przemysłowym
Wkład Modlink Heavy Modular – solidne i niezawodne rozwiązanie dla profesjonalnych zastosowań przemysłowych wymagających transmisji danych Gigabit Ethernet.
