Dostępny
Męski
2-piny
Połączenie śrubowe osiowe
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Połączenie śrubowe dla przewodów elastycznych
Potrzebny zacisk 70MH-ZZ100-0000000 (2×)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 1000 V |
| Napięcie robocze DC | 1000 V |
| Prąd roboczy | 70 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 6 mm² |
| Przekrój przyłącza maks. | 25 mm² |
| Numer AWG min. | 9 |
| Numer AWG maks. | 3 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 11 mm |
| Długość odizolowania maks. | 12,5 mm |
| Średnica izolacji żył min. | 8,9 mm |
| Connection information | Połączenie śrubowe osiowe |
| Moment obrotowy | (6 mm²); 3 Nm (10...25 mm²) |
| Moment obrotowy | 2 Nm |
| Gender | male |
| Rozwartość klucza | SW2.5 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 39,4 mm |
| Szerokość | 28,8 mm |
| Głębokość | 13,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

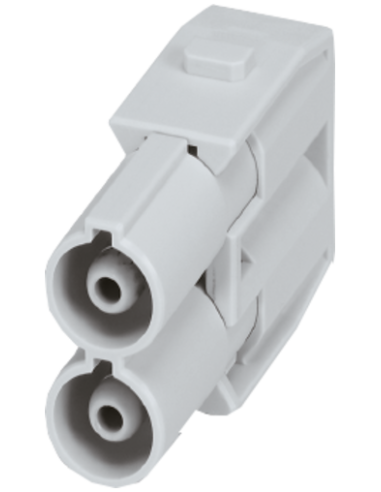

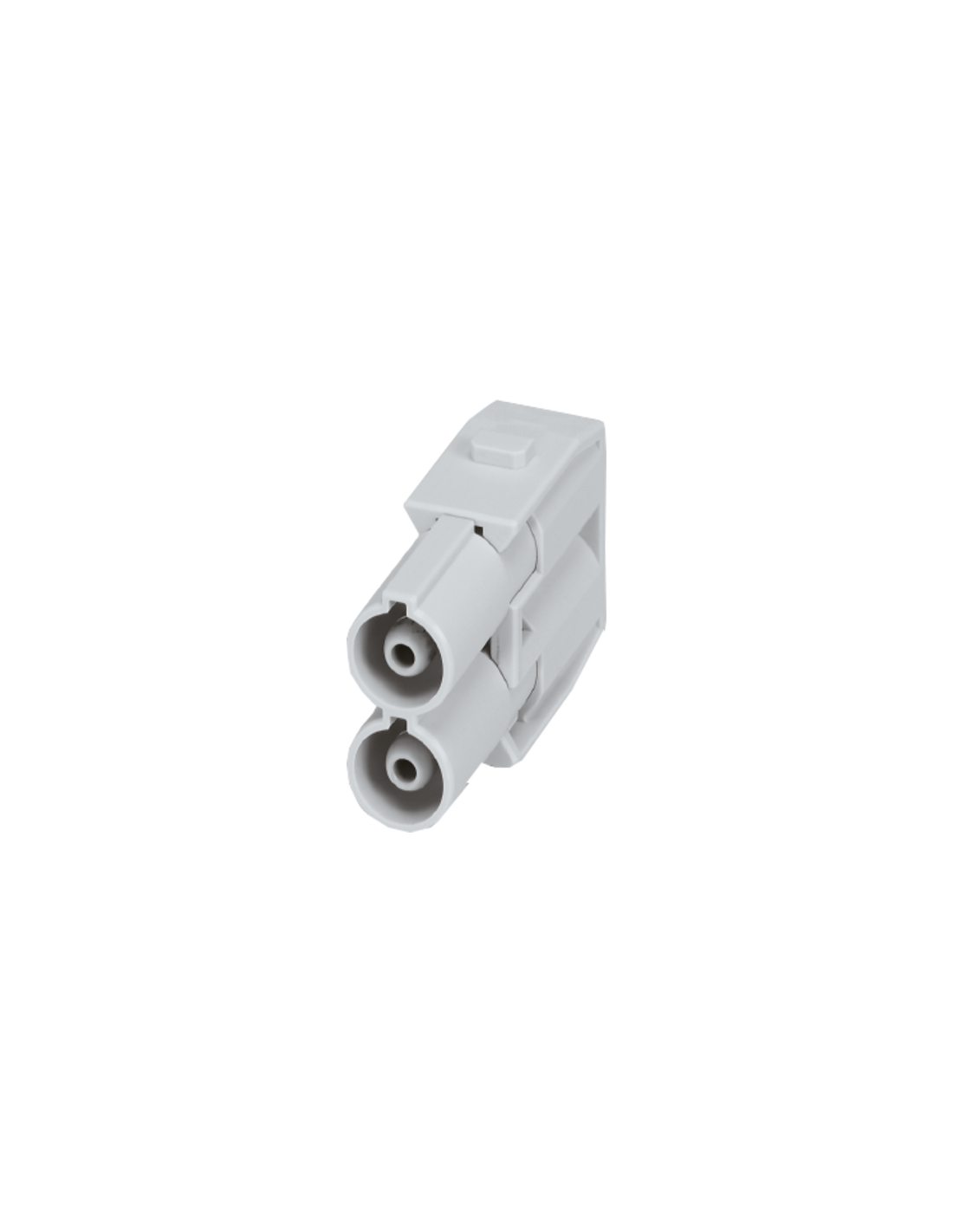

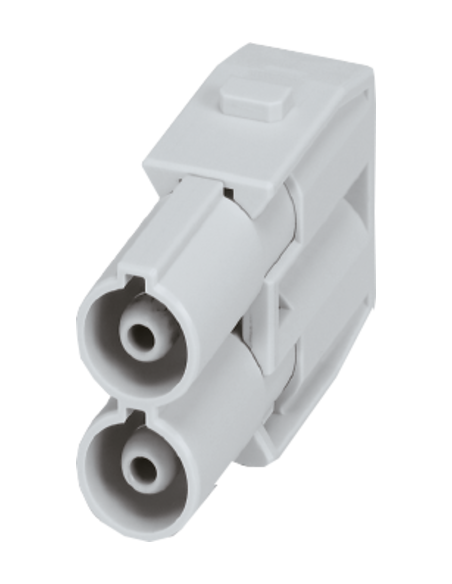

Moduł męski 2-biegunowy 70MH-MAB1A-0020706 – złącze wysokoprądowe do profesjonalnych zastosowań
Moduł męski 2-biegunowy 70MH-MAB1A-0020706 to wysokiej jakości złącze elektryczne, zaprojektowane z myślą o niezawodnym przesyle prądu w wymagających instalacjach przemysłowych i energetycznych. Dwupinowa konstrukcja oraz połączenie śrubowe osiowe umożliwiają bezpieczny i stabilny montaż w aplikacjach o wysokim poborze prądu.
Zastosowanie złącza 2-biegunowego – wszechstronność i niezawodność
Złącze męskie 2-pinowe 70MH-MAB1A-0020706 doskonale sprawdza się w:
- Instalacjach automatyki przemysłowej
- Systemach zasilania maszyn i urządzeń
- Połączeniach wymagających wysokiego natężenia prądu do 70 A
- Przemysłowych szafach sterowniczych
- Systemach rozdziału energii i panelach elektrycznych
Konstrukcja umożliwia szybkie wykonywanie połączeń i wielokrotne użytkowanie – minimalna liczba cykli wtykowych wynosi aż 500.
Najważniejsze zalety modułu 70MH-MAB1A-0020706
- Wysoka obciążalność prądowa: do 70 A oraz napięcia robocze AC/DC do 1000 V
- Solidność i wytrzymałość: obudowa wykonana z poliwęglanu (PC), zgodna z klasą palności UL94 V-0
- Styk posrebrzany z mosiądzu dla doskonałej przewodności
- Możliwość zarabiania przewodów o przekrojach od 6 do 25 mm²
- Szeroki zakres temperatur pracy: od -40°C do +125°C
- Wysoki poziom bezpieczeństwa: stopień zanieczyszczenia 3 oraz kategoria przepięcia III (EN 60950-1)
- Odporność na wysokie napięcia udarowe – znamionowy pik napięciowy do 8 kV
Wymiary i montaż modułu 2-biegunowego
Złącze posiada kompaktowe wymiary (wysokość: 39,4 mm, szerokość: 28,8 mm, głębokość: 13,6 mm), co ułatwia jego integrację w różnych szafach i urządzeniach. Przemyślana geometria oraz prosty sposób montażu sprawiają, że instalacja jest szybka i intuicyjna.
Typowe zastosowania – gdzie sprawdzi się moduł 70MH-MAB1A-0020706?
- Przemysł maszynowy i automatyka
- Pojazdy specjalistyczne
- Systemy dystrybucji zasilania
- Panele rozdzielcze i energetyczne
- Linie produkcyjne wymagające niezawodnych, wysokoprądowych połączeń
Moduł 2-biegunowy gwarantuje pewne, trwałe i odporne na zakłócenia połączenie elektryczne, istotne w newralgicznych punktach instalacji.
