B24
Ramka
Męski
dla 6 modułów
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1 mm² |
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG min. | 18 |
| Numer AWG maks. | 10 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Cykle wtykowe elementu zabezpieczającego min. | 20 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Dane techniczne | Dane mechaniczne
| Siła trzymania modułów (wtykanie) min. | 300 N |
| Siła trzymania modułów (ciągnięcie) min. | 600 N |
| Siła trzymania styku PE | 250 N |
| Typ ramki | male |
| Siła ciągnięcia maks. | 60 N |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Mosiądz |
| Materiał element bezpieczeństwa | PC GF |

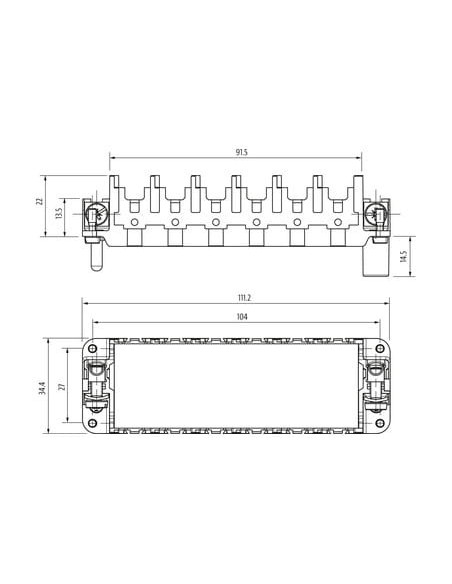

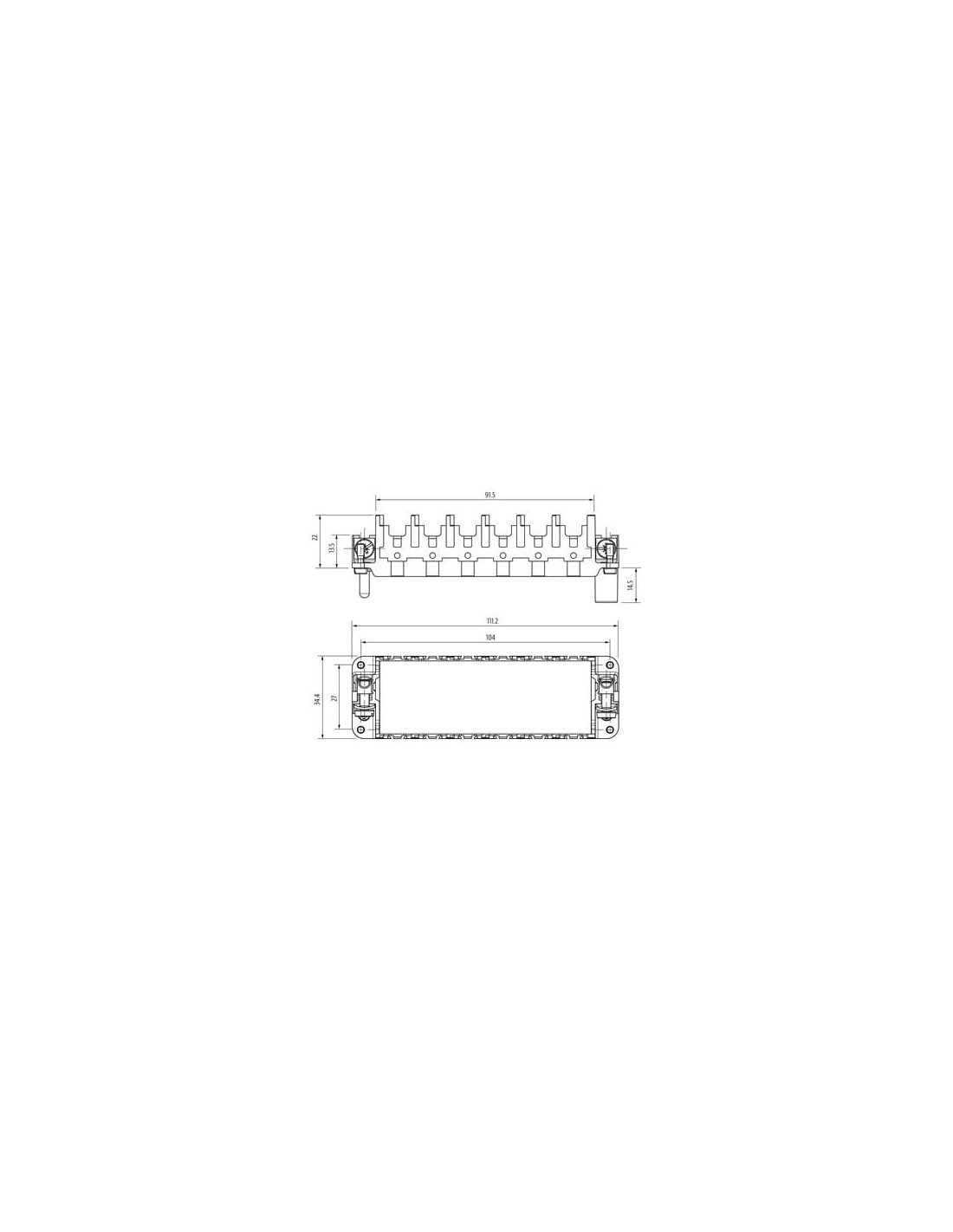

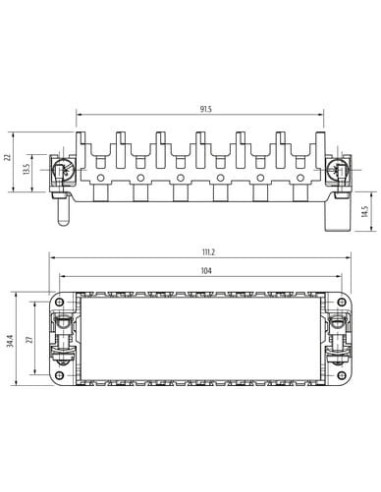

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 6 |
| Rozmiar | B24 |
| Wysokość | 36,5 mm |
| Szerokość | 34,4 mm |
| Głębokość | 111,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

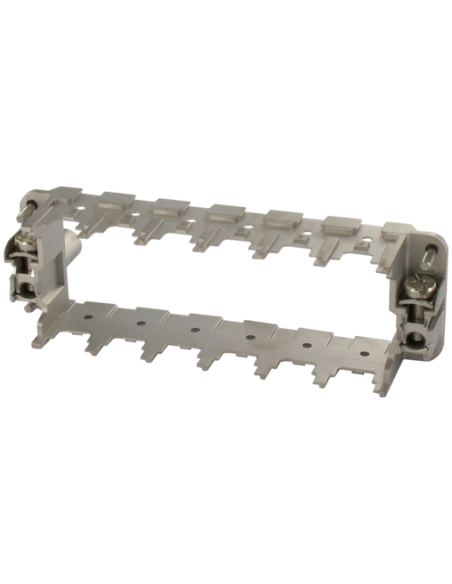

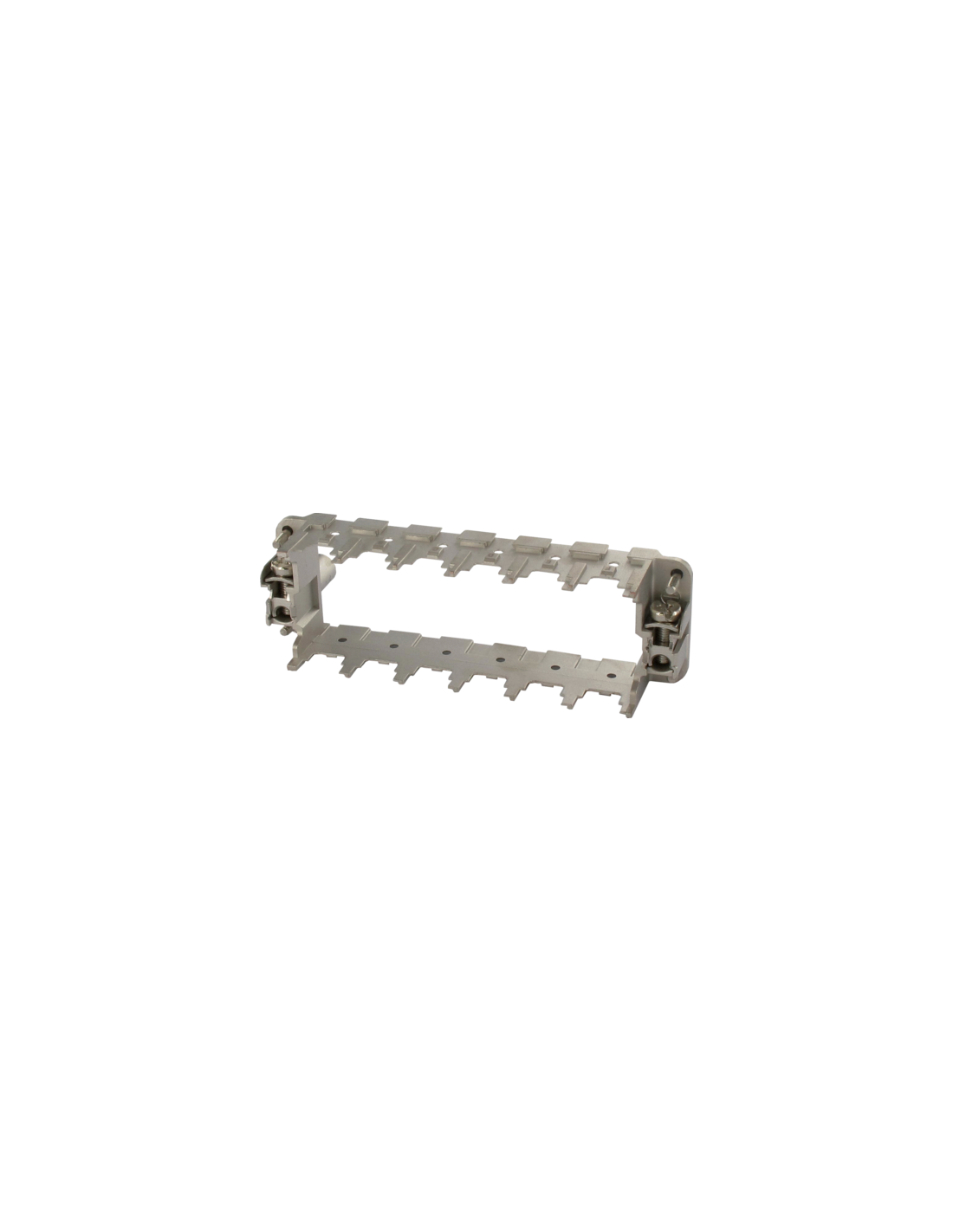

Ramka Modlink Heavy Modular B24 męska – niezawodne rozwiązanie dla modułów przemysłowych
Ramka Modlink Heavy Modular B24 męska o kodzie produktu 70MH-RG06S-0000000 przeznaczona jest do integracji do 6 elementów modułowych w systemach przemysłowych oraz automatyce. Wysokiej jakości wykonanie zapewnia trwałość, niezawodność oraz odporność na trudne warunki środowiskowe, co sprawia, że ta ramka jest idealna do wymagających aplikacji technicznych.
Kluczowe cechy ramki Modlink Heavy Modular B24
- Montaż 6 modułów – umożliwia elastyczną konfigurację i dostosowanie do złożonych potrzeb sterowania oraz zasilania.
- Wytrzymała konstrukcja – korpus wykonany z cynkowego odlewu ciśnieniowego gwarantuje stabilność mechaniczną oraz ochronę przed uszkodzeniami.
- Niklowane powłoki zapewniają bardzo dobrą odporność na korozję oraz trwałość nawet przy intensywnym użytkowaniu.
- Spełnia wysokie wymagania przeciwpożarowe – klasa niepalności UL94 V-0.
- Szeroki zakres temperatur roboczych od -40°C do 125°C umożliwia niezawodną pracę zarówno w chłodniach, jak i w trudnych warunkach produkcyjnych.
Zastosowania ramki Modlink Heavy Modular B24 w przemyśle
Ramka B24 męska przeznaczona jest do kompletowania i zabudowy rozmaitych układów sterujących, zasilających oraz komunikacyjnych w szafach automatyki, rozdzielnicach elektrycznych, maszynach produkcyjnych i urządzeniach przemysłowych. Doskonale sprawdza się w:
- systemach automatyki przemysłowej,
- łączeniu i rozdziale zasilania oraz sygnałów,
- aplikacjach wymagających szybkiej i trwałej wymiany modułów,
- urządzeniach mobilnych oraz szafach maszynowych,
- rozwiązaniach, gdzie konieczna jest integracja kilku różnych funkcji w jednym punkcie.
Możliwości i korzyści zastosowania ramki Modlink Heavy Modular
Dzięki unikalnej konstrukcji, ramka Modlink Heavy Modular B24 męska pozwala na szybki montaż oraz bezpieczne mocowanie modułów. Wysoka siła trzymania modułów (do 600 N) gwarantuje stabilność połączeń nawet przy intensywnym użytkowaniu. Solidność oraz odporność na czynniki zewnętrzne przekładają się na długotrwałą eksploatację bez potrzeby częstej konserwacji.
Produkt spełnia normy EN IEC 60068-1 oraz wymagania dla komponentów przemysłowych, przez co znajduje zastosowanie zarówno w nowych instalacjach, jak i w modernizacjach istniejących systemów automatyki.
Podsumowanie – ramka B24 męska Murrelektronik
Ramka Modlink Heavy Modular B24 męska do 6 modułów to zaawansowane rozwiązanie umożliwiające tworzenie niezawodnych, modułowych połączeń elektrycznych i sygnałowych w wymagających środowiskach przemysłowych. Konstrukcja oraz parametry techniczne gwarantują niezawodność i bezpieczeństwo użytkowania.
